3314G-2-102E

厂牌: BOURNS
产品描述: 1KΩ ±20% 250mW ±100ppm/℃ 线性 SMD 贴片安装 2.55mm(高度)
供应商型号: 2328475
供应商: 海外现货
标准整包数: 1

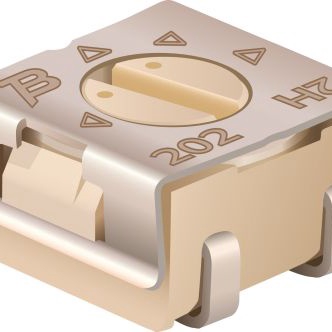

BOURNS 电位器及其他可变电阻器 3314G-2-102E

3314G-2-102E概述


    产品简介

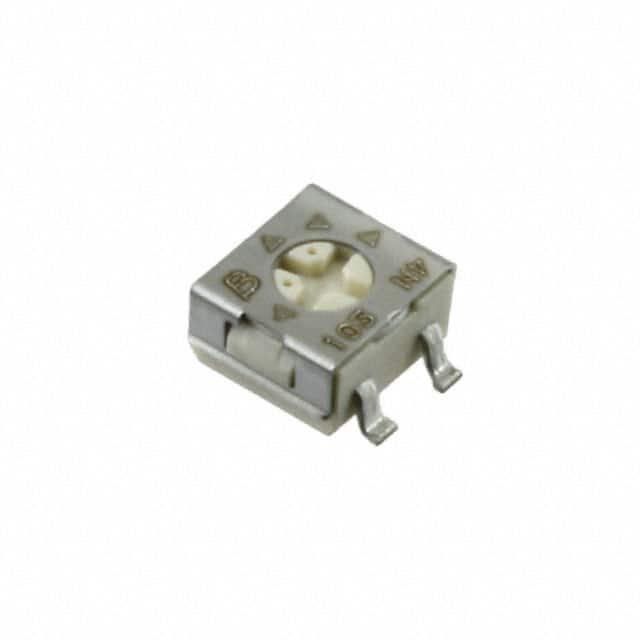

    本产品为Bourns公司的3314系列4毫米正方形TrimPot®精密调节电位器。该电位器是一种表面贴装型、单圈调节且采用陶瓷材料的工业级密封电位器。适用于各种表面贴装制造工艺,具备与广泛真空吸放设备的兼容性,支持多种引脚配置(直角、鸥翼及针脚型),并且侧边可调节。它符合EIA/EIAJ/IPC/VECI标准的表面贴装电位器设计要求,同时符合RoHS环保标准。

    技术参数


    - 电阻范围:10欧姆到2兆欧姆。
    - 电阻容差:±20%标准(提供更紧的容差)。
    - 端子电阻:最大1%或2欧姆(取较大者)。
    - 接触电阻变化:3%或3欧姆。
    - 绝缘电阻:最小100兆欧姆。
    - 介电强度:海平面500 VAC (1分钟)。
    - 调节角度:约210度。
    - 温度系数:±100 ppm/°C。
    - 功率等级:70°C下0.25瓦;125°C下0瓦。
    - 温度范围:-55°C至+125°C。
    - 振动耐受性:20G下TRS ±1%,VRS ±1%。
    - 冲击耐受性:100G下TRS ±1%,VRS ±1%。
    - 防燃等级:UL 94V-0。

    产品特点和优势


    - 高精度调节:单圈调节结构适合需要精确控制的应用。
    - 坚固耐用:符合AEC-Q200标准,可在严苛环境下使用。
    - 易于安装:兼容多种表面贴装制造工艺和设备。
    - 环保:RoHS认证,满足环保要求。
    - 广泛应用:适用于各种工业应用,如仪器仪表、医疗设备等。

    应用案例和使用建议


    - 医疗设备:用于调节信号或电源的电压。
    - 仪器仪表:作为电位器进行精密调节。
    - 推荐PCB布局:需注意布局以确保引脚位置正确,避免短路。

    兼容性和支持


    - 兼容性:适用于各类电子设备的表面贴装应用,尤其是需要精密调节的场合。
    - 支持和服务:厂商提供详尽的技术文档和支持服务,确保客户能够准确理解并正确使用该产品。

    常见问题与解决方案


    - Q: 如何确定正确的电阻值?
    - A: 可参考标准电阻表选择对应的电阻代码。如遇特殊需求,也可定制。
    - Q: 安装时需注意什么?
    - A: 确保焊盘正确放置,避免过度焊接或焊接不足,影响稳定性。
    - Q: 调节过程中如果出现问题?
    - A: 首先检查PCB布局是否有误,其次确保调节工具与电位器兼容。

    总结和推荐


    该产品3314系列电位器凭借其高精度、坚固耐用和广泛的适用性,在精密调节领域具有显著优势。无论是对于仪器仪表还是医疗设备等工业应用,都是可靠的选择。强烈推荐给需要高性能、稳定性的应用项目。

3314G-2-102E参数

参数
电阻值 1KΩ
精度 ±20%
额定功率 250mW
温度系数 ±100ppm/℃
额定电压 -
锥度 线性
长*宽*高 2.55mm(高度)
通用封装 SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

3314G-2-102E厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3314G-2-102E数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3314G-2-102E 3314G-2-102E数据手册

3314G-2-102E封装设计

查看详情并下载
Symbol
Footprint
3D Model
