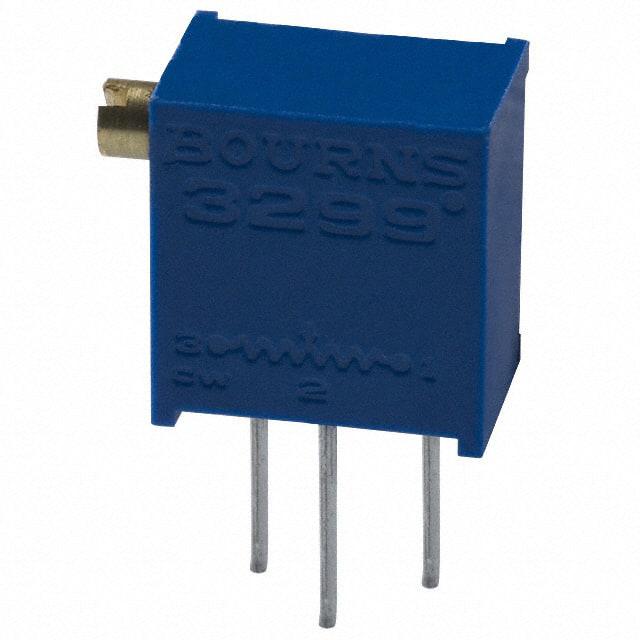

3299Z-1-503LF

厂牌: BOURNS
产品描述: 50KΩ ±10% 500mW ±100ppm/℃ 线性 300V 通孔安装 10.03mm*6.1mm*10.03mm
供应商型号: 3299Z-1-503LF
供应商: Master
标准整包数: 100
BOURNS 电位器及其他可变电阻器 3299Z-1-503LF

3299Z-1-503LF概述


    产品简介


    3299 - 3/8" Square Trimpot® Trimming Potentiometer
    Trimpot® 是 Bourns, Inc. 的注册商标。这款 Trimpot® 电位器专为需要精确调节的应用设计,提供了一种经济高效的解决方案。产品广泛应用于工业控制、医疗设备、消费电子和各种需要微调的应用场景。其紧凑的设计使其适用于空间受限的环境中。

    技术参数


    电气特性
    - 标准电阻范围: 10 Ω 至 2 MΩ(参见标准电阻表)
    - 电阻容差: ±10 % (可根据要求提供更紧公差)
    - 绝对最小电阻: 1 % 或 2 Ω(以较大者为准)
    - 接触电阻变化: 1.0 % 或 3 Ω(以较大者为准)
    - 调整能力
    - 电压: ±0.01 %
    - 电阻: ±0.05 %
    - 分辨率: 未指定
    - 绝缘电阻: 500 VDC 下 ≥ 1,000 兆欧姆
    - 介电强度: 海平面下 900 VAC,海拔 70,000 英尺时 350 VAC
    环境特性
    - 功率等级 (最大 300 V):
    - 70 °C 时: 0.5 瓦
    - 125 °C 时: 0 瓦
    - 温度范围: -55 °C 至 +125 °C,温度系数: ±100 ppm/°C
    - 密封测试: 85 °C 氟利昂
    - 湿度: MIL-STD-202 方法 103,96 小时
    - 振动: 20 G (1 % 变化)
    - 冲击: 100 G (1 % 变化)
    物理特性
    - 扭矩: 最大 3.0 盎司·英寸
    - 机械止动: 刮片自由运转
    - 端子: 可焊针
    - 重量: 0.035 盎司
    - 标记: 制造商商标、电阻码、接线图、日期码、制造商型号号和样式
    - 调节槽: 适合使用 H-90 调节工具
    - 标准化包装: 每管 50 个

    产品特点和优势


    1. 多终端样式选择: 五种流行终端样式可选,方便不同应用需求。
    2. 密封结构: 工业级密封设计,提高产品耐用性。
    3. 符合 RoHS: 符合环保标准,适应全球市场需求。
    4. 高可靠性: 在极端环境下的稳定表现,确保长期可靠运行。

    应用案例和使用建议


    应用场景
    - 工业控制: 如传感器调整和信号调理电路。
    - 医疗设备: 如医疗器械的微调功能。
    - 消费电子: 如音量调节、亮度调节等。
    使用建议
    - 环境考虑: 在高湿度或振动环境下使用时,需注意采取额外防护措施。
    - 安装注意事项: 确保正确连接引脚,避免过载或接触不良。

    兼容性和支持


    - 兼容性: 该产品与其他标准电气接线相兼容,适用于广泛的系统集成。
    - 支持: Bourns 提供详尽的技术文档和在线技术支持,确保用户能够充分利用产品功能。

    常见问题与解决方案


    1. 问题: 电阻值不稳定
    - 解决方法: 确保正确接地并检查连接线路,必要时更换更高质量的导线。

    2. 问题: 密封失效导致性能下降
    - 解决方法: 检查封装状态,如有损坏则需重新密封或更换新件。
    3. 问题: 无法达到预期的调整精度
    - 解决方法: 验证供电电压和电流是否在额定范围内,必要时咨询技术支持。

    总结和推荐


    综上所述,3299 - 3/8" Square Trimpot® Trimming Potentiometer 是一款功能强大且可靠的电位器产品。它具有多种终端样式选择、工业级密封设计以及符合环保标准的特点,非常适合用于各种需要高精度调节的应用场景。总体而言,强烈推荐该产品,尤其是在工业控制、医疗设备和消费电子领域。

3299Z-1-503LF参数

参数
电阻值 50KΩ
精度 ±10%
额定功率 500mW
温度系数 ±100ppm/℃
额定电压 300V
锥度 线性
长*宽*高 10.03mm*6.1mm*10.03mm
安装方式 通孔安装
零件状态 在售
包装方式 管装

3299Z-1-503LF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3299Z-1-503LF数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3299Z-1-503LF 3299Z-1-503LF数据手册

3299Z-1-503LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
