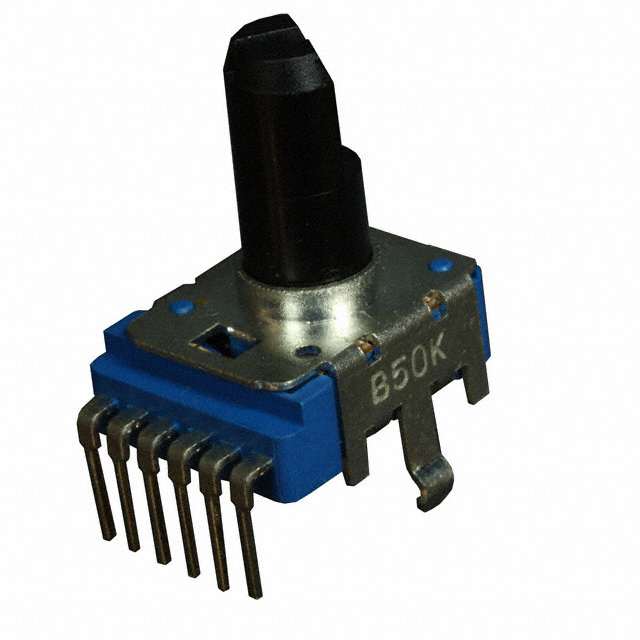

PTV112-4420AB503

厂牌: BOURNS
产品描述: 50KΩ ±20% 50mW 线性 卡入式安装,按扣安装,通孔安装 15.5mm*12.3mm*23.8mm
供应商型号:
供应商:
标准整包数: 0
BOURNS 电位器及其他可变电阻器 PTV112-4420AB503

PTV112-4420AB503概述


    产品简介


    PTV/PTT系列12毫米电位器是一款精密的可变电阻器,广泛应用于多种电子设备中。这款电位器采用了碳材料元件,绝缘轴设计,并配有插销式固定装置,支持中心凹槽和中心抽头选项,以及不同的引脚布局。此外,它还提供了双组选型和多种倾斜度选择,满足不同应用需求。

    技术参数


    电气特性:
    - 倾斜度(Taper): 线性,音频
    - 标准电阻范围: 1 KΩ 至 1 MΩ
    - 标准电阻容差: ±20%
    - 残余电阻: 最大1%
    环境特性:
    - 工作温度范围: -10°C 至 +50°C
    - 功率额定值: 0.05瓦特
    - 最大工作电压: 50 V AC,20 V DC
    - 滑动噪声: 最大100 mV
    机械特性:
    - 机械角度: 300° ±5°
    - 旋转扭矩: 20至200 g-cm
    - 凹槽扭矩: 30至300 g-cm
    - 止动强度:
    - 无衬套:最小3 kg-cm
    - 带衬套:最小3 kg-cm
    - 旋转寿命: 15,000次循环
    - 焊接条件: 最大300°C,在3秒内
    硬件:
    - 随附安装螺母和平垫圈

    产品特点和优势


    PTV/PTT系列12毫米电位器具有多个显著特点和优势:
    - 碳元素: 提供高精度和稳定性。
    - 绝缘轴: 防止短路和提高安全性。
    - 中心凹槽: 改善手感和定位准确性。
    - 双组选型: 满足多通道需求。
    - 多种倾斜度选项: 适应不同应用的线性或音频需求。
    这些特点使其成为音频/电视设备、放大器、混音器、鼓机、合成器、电脑显示器和家用电器等领域的理想选择。

    应用案例和使用建议


    应用案例:
    - 音频/电视设备
    - 放大器、混音器、鼓机、合成器
    - 个人电脑、显示器
    - 家用电器
    使用建议:
    - 在高湿度环境中使用时,应注意防止短路。
    - 对于高频应用,需确保电源电压稳定。
    - 在恶劣环境下使用时,建议配合合适的保护措施。

    兼容性和支持


    兼容性:
    - 该电位器与其他标准电子组件具有良好的兼容性,适用于多种电路设计。
    支持和服务:
    - Bourns公司提供技术支持和维修服务,确保用户能够获得最佳的使用体验。

    常见问题与解决方案


    常见问题:
    1. 旋转扭矩过大:
    - 解决方法: 调整旋转扭矩,确保不超过200 g-cm。
    2. 使用寿命过短:
    - 解决方法: 使用时避免频繁超过300次循环,或选择更高寿命的型号。
    3. 噪音问题:
    - 解决方法: 检查接线和连接是否牢固,必要时更换部件。

    总结和推荐


    PTV/PTT系列12毫米电位器凭借其优良的设计和高可靠性,适用于各种高端电子设备。其独特的功能和广泛的适用性使其在市场上具有较强的竞争力。我们强烈推荐使用该产品,特别是在需要高精度和稳定性的应用场合。
    此产品是电子设计工程师的理想选择,无论是在音频设备还是家电控制面板中,都能提供出色的性能表现。我们鼓励所有潜在用户详细了解并测试该产品的性能,以确保其符合具体的应用需求。

PTV112-4420AB503参数

参数
电阻值 50KΩ
精度 ±20%
额定功率 50mW
温度系数 -
额定电压 -
锥度 线性
长*宽*高 15.5mm*12.3mm*23.8mm
安装方式 卡入式安装,按扣安装,通孔安装
零件状态 在售
包装方式 散装,托盘

PTV112-4420AB503厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

PTV112-4420AB503数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS PTV112-4420AB503 PTV112-4420AB503数据手册
