2036-35-SM-RPLF

产品分类: 陶瓷气体放电管(GDT)
厂牌: BOURNS
产品描述: 3 10KA 是 350V 贴片安装 7.3mm(长度)*5mm(高度)
供应商型号: 652-2036-35-SM-RPLF
供应商: Mouser
标准整包数: 1

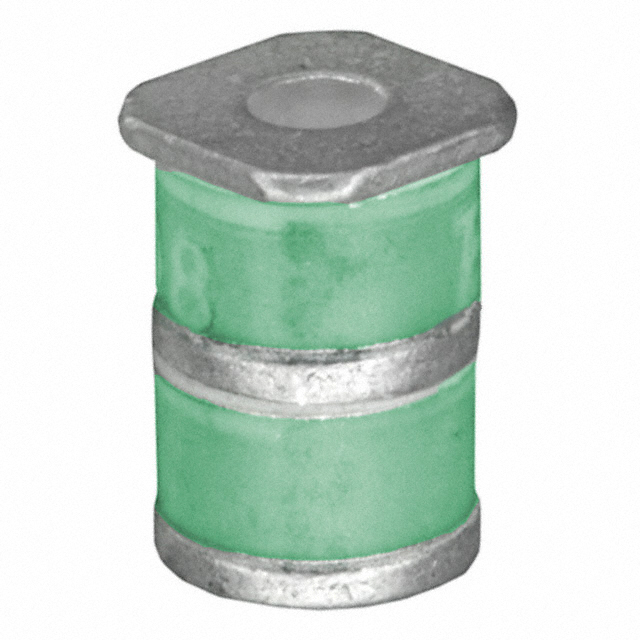

BOURNS 陶瓷气体放电管(GDT) 2036-35-SM-RPLF

2036-35-SM-RPLF概述

    2036-xx-SM Precision Gas Discharge Tube Surge Protector

    产品简介


    2036-xx-SM 精密气体放电管(GDT)浪涌保护器是一款高性能的板级保护设备,特别适用于高速宽带电路的防护。此系列产品采用微型5毫米直径设计,具有稳定的击穿电压、高浪涌电流处理能力和低插入损耗等显著特点。主要应用于xDSL、电缆宽带和高速以太网等领域。

    技术参数


    - 产品型号:2036-xx-SM
    - 工作电压:范围从75V到625V不等,具体取决于不同型号
    - 绝缘电阻:大于10^10Ω(50V)
    - 闪络电压:70V至1100V
    - 冲击延迟:小于75纳秒(1000V/μs)
    - 峰值脉冲电流:最高可达20000A(8/20μs),最小一次操作
    - 交流脉冲电流:最大20 Arms(1秒),最小一次操作
    - 存储温度:-55°C至+105°C
    - 操作温度:-55°C至+105°C
    - 环境等级:符合IEC 60068-1标准
    - 湿敏度级别:1级
    - 静电放电分类(HBM):不适用
    - 认证:符合UL 497B标准(文件编号E153537)

    产品特点和优势


    - 行业领先质量:Bourns®微型2036 TRIGARD™系列GDT具备行业领先的质量和性能。
    - 小型化设计:产品直径仅5毫米,是电信行业最小的高性能GDT。
    - 高能效处理:能够有效应对高能量瞬态冲击,确保长期稳定运行。
    - 低电容:电容值低于2皮法,适合高带宽应用。
    - 环保合规:提供RoHS符合版本,满足欧盟环保要求。

    应用案例和使用建议


    该产品广泛应用于xDSL、电缆宽带及高速以太网等宽带通信系统。为确保最佳性能,建议在组装过程中采用表面贴装(SMT)技术,并在焊接后让器件恢复24小时。对于某些应用,建议在安装前对器件进行性能测试,确保其在特定环境下的可靠性和有效性。

    兼容性和支持


    Bourns提供了多种包装选项,包括标准的袋装和可选的卷盘包装。此外,所有Bourns®产品均符合RoHS标准,确保环保要求。关于支持和维护,用户可以通过访问官网获取更多相关信息和技术支持文档。

    常见问题与解决方案


    - Q:焊接后为何会有暂时性的DC击穿电压变化?
    - A: 这是一种正常现象,大多数设备会在24小时内自动恢复。期间无须担心产品质量问题。

    - Q:如何验证产品的实际性能?
    - A: 用户应根据实际应用场景对产品进行测试,确保其满足特定需求。

    总结和推荐


    2036-xx-SM精密气体放电管是一款极具竞争力的产品,尤其适用于需要高度可靠的高速宽带应用场合。其卓越的性能和广泛的应用范围使其成为电信设备的理想选择。尽管存在一些小的注意事项,但整体而言,它是一款值得推荐的产品。建议在使用时严格遵循厂商提供的指南和安全标准,以确保最佳效果。

2036-35-SM-RPLF参数

参数
直流火花放电 350V
脉冲放电电流(8/20μs) 10KA
极数 3
故障安全保护
长*宽*高 7.3mm(长度)*5mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

2036-35-SM-RPLF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

2036-35-SM-RPLF数据手册

厂牌 PDF简要描述 下载
BOURNS 陶瓷气体放电管(GDT) BOURNS 2036-35-SM-RPLF 2036-35-SM-RPLF数据手册

2036-35-SM-RPLF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.1505 ¥ 18.1717
10+ $ 1.9895 ¥ 16.8113
50+ $ 1.584 ¥ 13.3848
100+ $ 1.4364 ¥ 12.1376
250+ $ 1.2852 ¥ 10.8599
500+ $ 1.188 ¥ 10.0386
1000+ $ 1.067 ¥ 9.0165
2000+ $ 0.9282 ¥ 7.8433
5000+ $ 0.8873 ¥ 7.4973
库存: 1923
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 18.17
直接购买
加入购物车
