PWR263S-35-4700JE

产品分类: 贴片电阻
厂牌: BOURNS
产品描述: 470Ω ±5% 35W ±100ppm/℃ D2PAK,TO-263-3,TO-263AB 贴片安装 10.1mm*10.4mm*4.5mm
供应商型号: TS-PWR263S-35-4700JE
供应商: 海外现货
标准整包数: 500

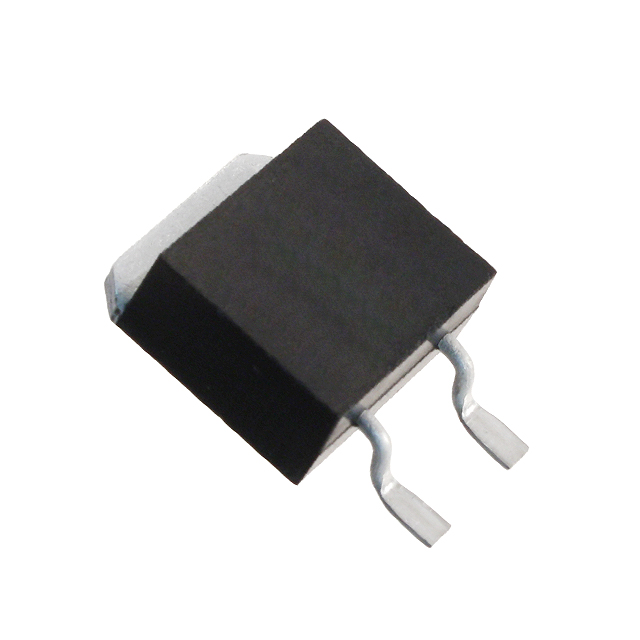

BOURNS 贴片电阻 PWR263S-35-4700JE

PWR263S-35-4700JE概述

    # Bourns® PWR263S-35 Series Power Resistor 技术手册解读

    1. 产品简介


    产品类型及主要功能
    Bourns® PWR263S-35 系列电阻属于厚膜陶瓷技术制造的TO263 DPAK样式功率电阻。它广泛应用于电流测量、阻尼电路、泄放电路等领域。这种电阻以高精度、低电感和高功率额定值为核心优势,在工业自动化、电源管理、通信设备和汽车电子等领域具有广泛的应用前景。
    应用领域
    - 工业自动化:用于控制电路和传感器信号调节。
    - 电源管理:适合用于开关电源设计中吸收瞬态能量。
    - 通信设备:用于保护电路和信号调节。
    - 汽车电子:符合AEC-Q200标准,适合车载高可靠性要求场景。

    2. 技术参数


    | 参数名称 | 规格值 |

    | 电阻范围 | 0.02 Ω 至 130 KΩ |
    | 功率等级(@25℃) | 35 W |
    | 容差 | ±1%、±5% |
    | 温度系数(TCR) | ±100 PPM/℃ (0.02 Ω 至 130.0 KΩ) |
    | 热阻抗(Rthj) | 3.7 ℃/W |
    | 电感 | ≤ 0.1 μH |
    | 工作电压 | ≤ 250 V |
    | 绝缘电阻 | ≥ 10 GΩ |
    | 操作温度范围 | -55 ℃ 至 155 ℃ |
    | 最大峰值功率(短时过载) | 额定功率的2倍(R<2Ω),或1.6倍(R≥2Ω) |
    此外,该系列电阻采用环氧树脂外壳,铜锡合金引脚,符合RoHS和AEC-Q200合规要求。

    3. 产品特点和优势


    - D2PAK封装:易于焊接和集成,提高了组装效率。
    - 低电感设计:适用于高频和高速应用场合。
    - 高可靠性:在极端温度条件下的稳定性强。
    - 宽电阻范围:覆盖多个常用电阻值,满足多样化需求。
    - 环保特性:无铅焊接兼容,符合RoHS标准。
    - 高功率承载能力:适用于大功率应用。

    4. 应用案例和使用建议


    典型应用场景
    1. 汽车逆变器:用于抑制浪涌电流和保护电路。
    2. 直流母线泄放电路:快速释放储能模块中的多余电能。
    3. 开关电源滤波:有效降低电磁干扰。
    使用建议
    - 在高电流情况下选择合适的电阻值以确保热耗散均匀。
    - 注意焊接温度曲线,避免过高的焊接温度对电阻造成损害。
    - 考虑散热设计,尤其是在高功率密度环境下。

    5. 兼容性和支持


    该电阻兼容市面上主流的SMT(表面贴装技术)设备,同时支持无铅焊接工艺。Bourns公司提供全面的技术支持,包括产品选型指南、应用设计文档和售后咨询。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接后电阻值异常 | 确保焊接温度符合推荐曲线。 |
    | 工作温度超出范围 | 调整系统散热方案或更换更高温规格型号。 |
    | 性能不稳定 | 检查安装是否正确并重新测试。 |

    7. 总结和推荐


    产品优点
    - 高可靠性和长期稳定性。
    - 多种电阻值可选,适应性强。
    - 符合国际标准,尤其适合汽车和工业应用。
    推荐结论
    Bourns® PWR263S-35 系列电阻以其卓越的性能和广泛的适用性成为市场上的热门选择。如果您需要一款能够在严苛环境中工作的高性能电阻,这款产品无疑是一个理想的选择。
    通过深入分析其技术参数、性能特点及应用案例,我们强烈推荐这款产品给追求高精度和高稳定性的电子工程师们。

PWR263S-35-4700JE参数

参数
电阻值 470Ω
精度 ±5%
额定功率 35W
温度系数 ±100ppm/℃
长*宽*高 10.1mm*10.4mm*4.5mm
通用封装 D2PAK,TO-263-3,TO-263AB
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装,管装

PWR263S-35-4700JE厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

PWR263S-35-4700JE数据手册

厂牌 PDF简要描述 下载
BOURNS 贴片电阻 BOURNS PWR263S-35-4700JE PWR263S-35-4700JE数据手册

PWR263S-35-4700JE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 2.4522 ¥ 20.8437
1000+ $ 2.1879 ¥ 18.5972
1500+ $ 2.0862 ¥ 17.7327
2500+ $ 2.052 ¥ 17.442
5000+ $ 2.0064 ¥ 17.0544
库存: 500
起订量: 500 增量: 1
交货地:
最小起订量为:500
合计: ¥ 10421.85
