4608M-102-103LF

产品分类: 网络阵列电阻
厂牌: BOURNS
产品描述: 10KΩ ±2% ±50ppm/℃ 50ppm/℃ 400mW SIP-8 通孔安装 20.27mm*2.49mm*6.35mm
供应商型号: 4608M-102-103LF
供应商: Master
标准整包数: 100
BOURNS 网络阵列电阻 4608M-102-103LF

4608M-102-103LF概述

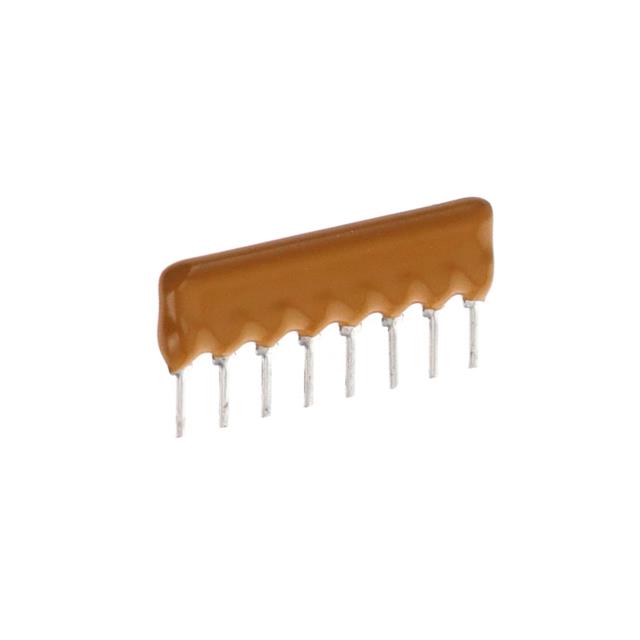

    4600M 系列 — 厚膜封装单列直插式电阻网络

    产品简介


    4600M 系列是一款厚膜封装单列直插式(SIP)电阻网络。该系列产品提供多种引脚配置,适用于广泛的电路设计需求。主要应用于DRAM应用、双重终端电阻网络、R/2R梯形网络及SCSI接口等领域。这些电阻网络具有高精度、良好的温度稳定性以及高可靠性,适用于需要精确阻值的场合。

    技术参数


    - 电阻范围: 10 欧姆至 10 兆欧
    - 最大工作电压: 100 V
    - 温度系数:
    - 50 欧姆至 2.2 兆欧: ±100 ppm/°C
    - 50 欧姆以下: ±250 ppm/°C
    - 2.2 兆欧以上: ±250 ppm/°C
    - 电阻跟踪: 最大50 ppm/°C
    - 绝缘电阻: 最小10,000 兆欧
    - 介电强度: 200 VRMS
    - 工作温度: -55°C 至 +125°C

    产品特点和优势


    - RoHS 合规: 符合环保要求,适用于无铅焊接工艺。
    - 中等高度: 提供更高的功率处理能力。
    - 宽泛的引脚配置: 增强设计灵活性。
    - Ammo-pak 包装: 方便存储和处理。
    - 推荐使用: 适用于松香助焊剂清洗或免清洗助焊剂工艺。
    - 永久标识: 在对比背景上标记,便于识别。

    应用案例和使用建议


    4600M 系列电阻网络广泛用于多种应用场景,例如:
    - DRAM 应用: 提供高精度电阻以确保数据传输的准确性。
    - 双重终端电阻网络: 适用于需要多个独立终端电阻的应用。
    - R/2R 梯形网络: 用于数模转换器等场合。
    - SCSI 接口: 适用于高速数据传输的场合。
    使用建议:
    - 在高湿度环境中使用时,建议增加防潮措施以提高使用寿命。
    - 对于精密应用,可以选择更严格的温度系数型号。

    兼容性和支持


    - 兼容性: 与其他电子元器件的兼容性良好,适合各种电路设计。
    - 支持和维护: Bourns公司提供全面的技术支持和售后服务,可咨询工厂获取其他可用选项。

    常见问题与解决方案


    1. 问题: 温度波动导致电阻变化。
    - 解决方案: 选择温度系数更低的型号,或采取外部温度补偿措施。

    2. 问题: 高温环境下工作不稳定。
    - 解决方案: 选用适合高温工作的型号,并确保散热良好。
    3. 问题: 连接不良。
    - 解决方案: 确保焊接质量,避免虚焊和短路。

    总结和推荐


    4600M 系列电阻网络凭借其宽广的电阻范围、优良的温度稳定性和灵活的设计配置,在众多应用中表现出色。它们不仅符合环保要求,而且易于维护。因此,对于需要高精度电阻的应用场景,强烈推荐使用4600M系列电阻网络。

4608M-102-103LF参数

参数
电阻值 10KΩ
电阻个数 -
精度 ±2%
温度系数 ±50ppm/℃
单个电阻功率 400mW
电阻器匹配率漂移 50ppm/℃
引脚数量 -
电阻匹配比 -
长*宽*高 20.27mm*2.49mm*6.35mm
通用封装 SIP-8
安装方式 通孔安装
零件状态 在售
包装方式 散装

4608M-102-103LF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

4608M-102-103LF数据手册

厂牌 PDF简要描述 下载
BOURNS 网络阵列电阻 BOURNS 4608M-102-103LF 4608M-102-103LF数据手册

4608M-102-103LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
