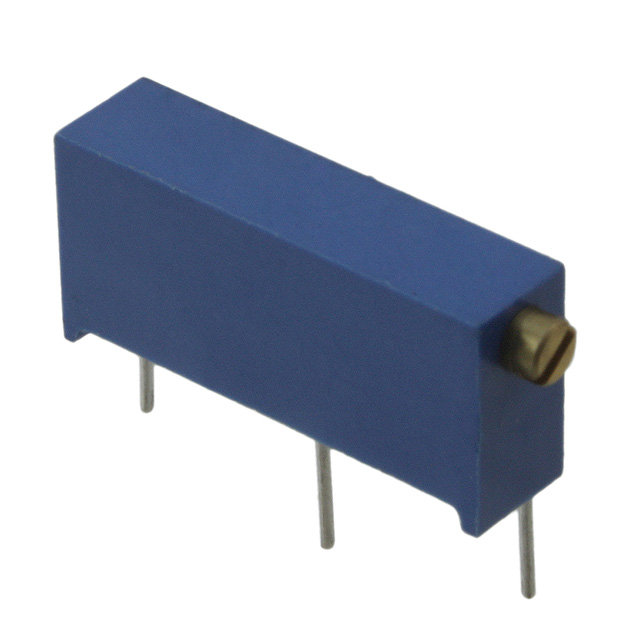

3009P-1-202LF

厂牌: BOURNS
产品描述: 2KΩ ±10% 750mW ±100ppm/℃ 线性 通孔安装 8.98mm(高度)
供应商型号: 3009P-1-202LF
供应商: Master
标准整包数: 51
BOURNS 电位器及其他可变电阻器 3009P-1-202LF

3009P-1-202LF概述

    3009 P - 1 - 103 Z LF 系列矩形微调电位器技术手册

    产品简介


    本手册介绍了3009 P - 1 - 103 Z LF系列矩形微调电位器(TrimPot)。该电位器属于多圈/碳膜/工业级/密封型产品,广泛应用于需要高精度和稳定性的环境中。它不仅具备无限分辨率的特性,还支持多种安装方式,如面板安装,并且符合RoHS标准。3009 P - 1 - 103 Z LF系列产品特别适用于需要精确调节电压和电阻的应用场合。

    技术参数


    - 标准电阻范围:10Ω 至 2 MΩ
    - 电阻容差:±10%(可选更紧公差)
    - 绝对最小电阻:1Ω 或 2Ω(取较大值)
    - 接触电阻变化:1Ω 或 1%(取较大值)
    - 调整精度:
    - 电压:±0.01%
    - 电阻:±0.05%
    - 绝缘电阻:500 VDC 下最小100 MΩ
    - 介电强度:
    - 海平面:1,000 VAC
    - 高空:250 VAC
    - 调整角度:15 圈
    - 功率等级:70°C 下 0.75 W;150°C 下无功率
    - 温度范围:-55°C 至 +125°C
    - 温度系数:±100 ppm/°C
    - 密封测试:85°C 氟化物液态氟利昂
    - 湿度测试:MIL-STD-202 方法 103,96 小时
    - 振动测试:20 G,振动影响≤±2% TR 和 VR
    - 冲击测试:50 G,冲击影响≤±2% TR 和 VR
    - 负载寿命:70°C 下 1,000 小时,功率 0.75 W,4% ΔTR
    - 旋转寿命:200 次,最大 3% TR 和 1Ω 或 1% CRV(取较大值)

    产品特点和优势


    3009 P - 1 - 103 Z LF系列电位器具有以下显著特点和优势:
    - 低温度系数:±100 ppm/°C,保证了温度变化时的稳定性。
    - 无限分辨率:确保了在任何操作条件下的高精度调节。
    - 面板安装选项:方便集成到各种面板中,提高了应用的灵活性。
    - RoHS合规版本:适合环保要求严格的环境。
    - 广泛的标准电阻范围:10Ω 至 2 MΩ,满足多种应用需求。

    应用案例和使用建议


    该电位器广泛应用于通信、医疗设备、仪器仪表、航空航天等领域,尤其适用于需要高精度和长期稳定性的调节场合。例如,在高精度仪表中用于调节输出信号,或在精密测量设备中作为基准电阻。使用建议包括:
    - 在高温环境中使用时,需注意功率等级的限制。
    - 定期进行绝缘电阻和介电强度测试以确保安全使用。

    兼容性和支持


    3009 P - 1 - 103 Z LF系列产品与多种设备兼容,用户可根据具体应用选择合适的安装方式和接线终端。制造商提供全面的技术支持和维护服务,包括详细的使用指南和售后技术支持。

    常见问题与解决方案


    - Q:如何确保电位器在极端温度下的性能?
    - A:通过优化温度系数至±100 ppm/°C,并通过振动和冲击测试来验证其耐久性。

    - Q:电位器的调整精度如何保障?
    - A:采用高精度调整机构,确保调整精度为±0.01%电压和±0.05%电阻。
    - Q:如何延长电位器的使用寿命?
    - A:定期进行负载寿命测试,并确保在额定温度范围内使用。

    总结和推荐


    3009 P - 1 - 103 Z LF系列矩形微调电位器是一款高性能、高稳定性的电位器,特别适合在高精度应用中使用。其低温度系数、无限分辨率和广泛的电阻范围使其在市场上具备显著的竞争优势。强烈推荐使用该系列产品,尤其是在对精度和稳定性有严格要求的应用场合。

3009P-1-202LF参数

参数
电阻值 2KΩ
精度 ±10%
额定功率 750mW
温度系数 ±100ppm/℃
锥度 线性
额定电压 -
长*宽*高 8.98mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

3009P-1-202LF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3009P-1-202LF数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3009P-1-202LF 3009P-1-202LF数据手册

3009P-1-202LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.817 ¥ 15.39
100+ $ 1.5151 ¥ 12.5974
300+ $ 1.4933 ¥ 12.4162
500+ $ 1.431 ¥ 11.8919
1000+ $ 1.3715 ¥ 11.2312
2500+ $ 1.3399 ¥ 10.972
5000+ $ 1.3082 ¥ 10.7129
7500+ $ 1.3082 ¥ 10.7129
库存: 51
