2036-15-SM-RPLF

产品分类: 陶瓷气体放电管(GDT)
厂牌: BOURNS
产品描述: 3 10KA 是 150V 贴片安装 7.3mm(长度)*5mm(高度)
供应商型号: 2036-15-SM-RPLF
供应商: 国内现货
标准整包数: 1

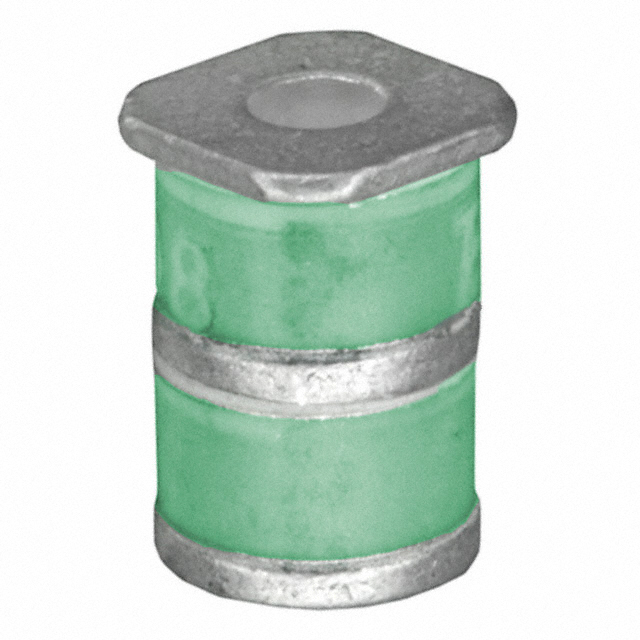

BOURNS 陶瓷气体放电管(GDT) 2036-15-SM-RPLF

2036-15-SM-RPLF概述

    2036-xx-SM 精密气体放电管浪涌保护器

    1. 产品简介


    2036-xx-SM 是一种精密气体放电管(GDT)浪涌保护器,属于Bourns公司生产的Mini-TRIGARD™系列的一部分。这类产品以其小巧的尺寸和高可靠性著称,广泛应用于电信行业,特别适合保护高带宽电路,如xDSL、有线宽带和高速以太网。产品采用表面贴装技术,易于安装且经济高效。

    2. 技术参数


    - 外形尺寸: 5 mm直径,7.3 mm长度
    - 电容: <2 pF(1 MHz)
    - 绝缘电阻: >10^10 Ω(100 V,对于型号2036-07和2036-09为50 V)
    - 击穿电压: 在100 V/s时±20%(不同型号有所不同,范围从75 V到625 V)
    - 峰值电流耐受能力:
    - 20000 A,8/20 µs(1次操作)
    - 10000 A,8/20 µs(10次操作)
    - 200 A,10/1000 µs(300次操作)
    - 200 A,10/700 µs(500次操作)
    - 存储温度: -55°C 至 +105°C
    - 工作温度: -55°C 至 +105°C
    - 湿度等级: 1级
    - 静电放电分类(HBM): 不适用

    3. 产品特点和优势


    - 高能处理能力: 可承受高达20000 A的冲击电流,确保电路免受瞬态干扰的影响。
    - 长寿命稳定性: 具有稳定的击穿特性,使用寿命长。
    - 低插入损耗: 容量低于2 pF,适用于高带宽应用。
    - RoHS合规: 符合RoHS指令要求,绿色环保。

    4. 应用案例和使用建议


    - 应用场景: 2036-xx-SM GDT 浪涌保护器主要用于保护高带宽电路,如xDSL、有线宽带和高速以太网。
    - 使用建议: 在使用过程中应注意焊接后的初始直流击穿电压变化,通常会在24小时内恢复。使用前需验证其性能并进行适当的测试。

    5. 兼容性和支持


    - 兼容性: 2036-xx-SM GDT与现有的电子元件和设备兼容。
    - 支持: Bourns提供详细的技术文档和支持服务,建议客户按照IPC/JEDEC J-STD-020 rev D标准进行回流焊工艺。

    6. 常见问题与解决方案


    - Q: 焊接后出现临时的直流击穿电压增加。
    - A: 这是正常现象,大多数设备会在24小时内恢复正常,不影响保护水平。
    - Q: 如何确认产品的具体型号?
    - A: 检查产品上的日期代码和电压等级标识。

    7. 总结和推荐


    综上所述,2036-xx-SM GDT是一款高性能的浪涌保护器,适用于各种高带宽应用场景。其高能量处理能力、长寿命稳定性和低插入损耗使其在市场上具有显著的竞争优势。我们强烈推荐使用这款产品以确保电路的安全性和可靠性。
    通过以上分析,我们可以看出2036-xx-SM 精密气体放电管浪涌保护器是一款极具应用价值的产品,无论是在技术参数还是应用场景方面都表现出色,非常适合需要高可靠性浪涌保护的应用场合。

2036-15-SM-RPLF参数

参数
极数 3
故障安全保护
直流火花放电 150V
脉冲放电电流(8/20μs) 10KA
长*宽*高 7.3mm(长度)*5mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

2036-15-SM-RPLF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

2036-15-SM-RPLF数据手册

厂牌 PDF简要描述 下载
BOURNS 陶瓷气体放电管(GDT) BOURNS 2036-15-SM-RPLF 2036-15-SM-RPLF数据手册

2036-15-SM-RPLF封装设计

查看详情并下载
Symbol
Footprint
3D Model
