3314J-1-100E

厂牌: BOURNS
产品描述: 10Ω ±20% 250mW ±100ppm/℃ 线性 3314 贴片安装 2.55mm(高度)
供应商型号: 3314J-1-100E
供应商: 国内现货
标准整包数: 1

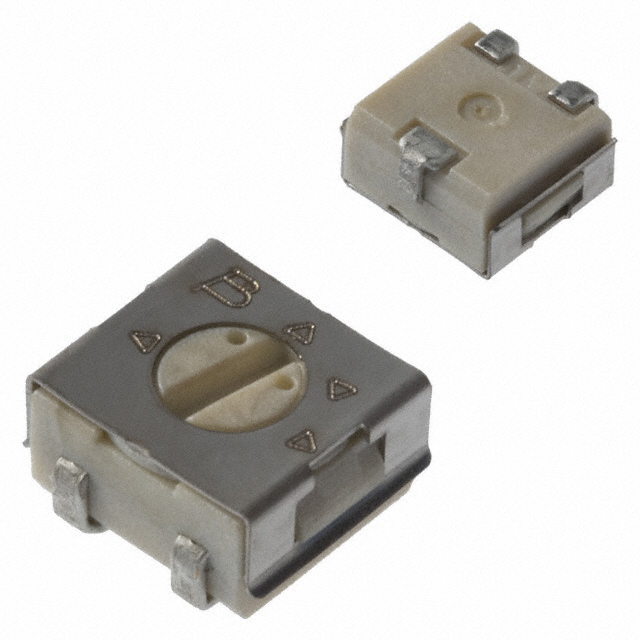

BOURNS 电位器及其他可变电阻器 3314J-1-100E

3314J-1-100E概述

    3314 - 4 mm Square Trimpot® Trimming Potentiometer

    产品简介


    3314 - 4 mm Square Trimpot® 是一种表面贴装单圈电位计,专为工业密封应用设计。此产品属于旋转调节式电位计,具备耐久性和可靠性高的特点,适用于各种工业应用。其紧凑的设计使其特别适合空间受限的应用场景,如控制面板和自动化设备。此电位计通过表面贴装工艺(SMT)安装,能够兼容常见的真空贴装设备,确保高效生产。

    技术参数


    - 电阻范围:10 欧姆至 2 兆欧姆
    - 电阻精度:标准为 ±20%(可提供更紧密的精度)
    - 端电阻:最大值为 1% 或 2 欧姆(取较大者)
    - 接触电阻变化:最大 3% 或 3 欧姆
    - 绝缘电阻:最小 100 兆欧(500 VDC)
    - 介电强度:海平面 500 VAC(1 分钟)
    - 调整角度:标准 210 度
    - 环境特性:
    - 功率等级:70°C 时 0.25 瓦特;125°C 时 0 瓦特
    - 温度范围:-55°C 至 +125°C
    - 温度系数:±100 ppm/°C
    - 机械特性:
    - 机械角度:标准 240 度
    - 扭矩:最大 180 g-cm
    - 停止强度:最小 300 g-cm
    - 推压强度(S 和 Z 风格):最小 1.6 千克
    - 重量:大约 0.01 盎司

    产品特点和优势


    - 兼容性:支持表面贴装制造工艺,能够与常用的真空贴片设备配合使用。
    - 多样化配置:提供直槽、交叉槽和反向标记等多种配置选择。
    - 高标准认证:符合 EIA/EIAJ/IPC/VECI SMD 标准、RoHS 指令以及 AEC-Q200 一级资格认证。
    - 卓越性能:在极端环境下表现稳定,具备高分辨率和抗振动能力。

    应用案例和使用建议


    此电位计广泛应用于需要精确调节和耐久性的场合,如工业控制系统、机器人技术、测量仪器等。建议在具体应用中根据所需调节范围和环境条件选择合适的型号。例如,在湿度较高或温度变化较大的环境中,应选择具有更好密封性能的型号。

    兼容性和支持


    - 兼容性:此电位计与其他 SMT 设备和组件兼容。
    - 技术支持:厂商提供详细的处理指南和技术支持文档,确保用户能够在多种应用场景下顺利使用该产品。

    常见问题与解决方案


    - 问题:如何确定合适的电阻值?
    - 解决方案:参考标准电阻表选择合适的电阻值,或咨询供应商获取更多定制选项。
    - 问题:在高温环境下使用时需注意什么?
    - 解决方案:确保选择能够承受高温的型号,并遵循相关环境要求进行设计和安装。

    总结和推荐


    总体来看,3314 - 4 mm Square Trimpot® 电位计具备优良的性能和广泛的应用前景,非常适合于需要高可靠性和耐用性的应用场景。强烈推荐此款产品作为工业自动化和精密控制系统的关键元件。

3314J-1-100E参数

参数
电阻值 10Ω
精度 ±20%
额定功率 250mW
温度系数 ±100ppm/℃
锥度 线性
额定电压 -
长*宽*高 2.55mm(高度)
通用封装 3314
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

3314J-1-100E厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3314J-1-100E数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3314J-1-100E 3314J-1-100E数据手册

3314J-1-100E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 2.142
500+ ¥ 1.84
1000+ ¥ 1.808
2000+ ¥ 1.792
库存: 1000
起订量: 50 增量: 500
交货地:
最小起订量为:10
合计: ¥ 21.42
