4116R-2-682LF

产品分类: 网络阵列电阻
厂牌: BOURNS
产品描述: 6.8KΩ ±2% ±50ppm/℃ 50ppm/℃ 125mW DIP-16 通孔安装 21.97mm*7.62mm*4.69mm
供应商型号: TS-4116R-2-682LF
供应商: 海外现货
标准整包数: 25

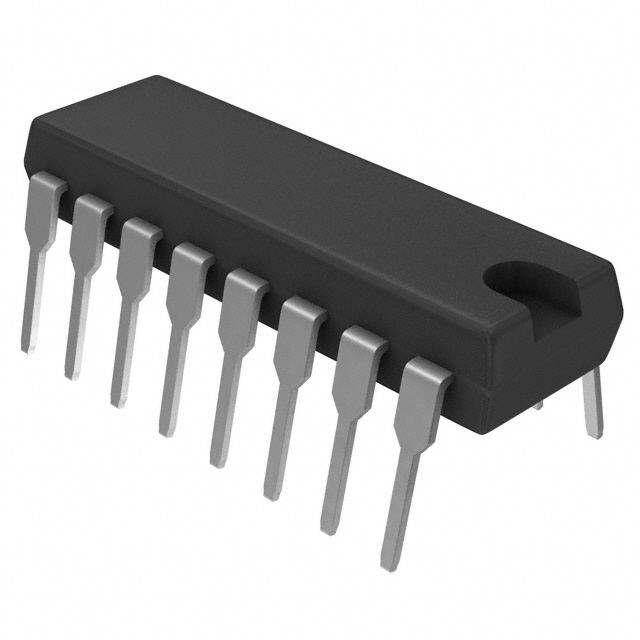

BOURNS 网络阵列电阻 4116R-2-682LF

4116R-2-682LF概述

    4100R系列厚膜封装DIP电阻器技术手册

    产品简介


    4100R系列是一款厚膜封装DIP(双列直插式)电阻器。它适用于各种广泛的电路设计中,提供从10欧姆到10兆欧姆的电阻范围。这些电阻器具有卓越的电气特性和工作稳定性,适用于多种工业和消费电子产品中的关键应用。

    技术参数


    - 阻值范围: 10 欧姆至 10 兆欧姆
    - 最大工作电压: 100 V
    - 温度系数:
    - 50 欧姆至 2.2 兆欧姆: ±100 ppm/°C
    - 50 欧姆以下: ±250 ppm/°C
    - 2.2 兆欧姆以上: ±250 ppm/°C
    - 电阻跟踪: ±50 ppm/°C
    - 工作温度: -55°C 至 +125°C
    - 绝缘电阻: ≥10,000 兆欧姆
    - 耐压等级: 200 VRMS
    - 焊接强度: 符合 MIL-STD-202 方法 208 的要求

    产品特点和优势


    1. RoHS合规: 通过RoHS认证,适用于对环保有高要求的应用。
    2. 自动装配兼容: 兼容自动插入设备,提高了生产效率。
    3. 包覆完整性优越: 采用高级材料和工艺,确保长期稳定性。
    4. 精度提升: 现已提供±0.5%的更高精度版本。

    应用案例和使用建议


    - 存储器应用: 4100R系列电阻器常用于DRAM内存的设计中。
    - 双终端电阻网络: 适用于需要多个并联电阻的应用。
    - 数字模拟转换器应用: R/2R梯形网络广泛应用于DAC电路中。
    - SCSI接口: 在SCSI接口设计中提供稳定和精确的电阻控制。
    使用建议:
    - 在高温环境下使用时,需注意温度系数,选择合适的阻值以保证精度。
    - 对于大电流应用,确保散热设计合理,避免过热损坏。

    兼容性和支持


    4100R系列与其他标准的电子元器件和设备具有良好的兼容性。制造商提供全面的技术支持和维护服务,包括详细的文档和应用笔记。

    常见问题与解决方案


    1. 问题: 阻值漂移过大
    - 解决方案: 检查安装和焊接过程,确认是否符合标准要求。若仍在漂移,考虑更换为更高精度的产品。
    2. 问题: 焊接时出现虚焊
    - 解决方案: 使用适当的焊接工具和温度设置,确保焊接质量。也可以咨询厂家获取专业指导。
    3. 问题: 耐压不足导致损坏
    - 解决方案: 选择适合特定应用的型号,确认其耐压等级满足要求。

    总结和推荐


    4100R系列电阻器以其广泛的应用范围、卓越的性能和高可靠性在市场上表现出色。特别适用于需要高精度和高可靠性的应用场景。其高精度版本的推出,进一步扩大了其适用范围。因此,强烈推荐使用4100R系列电阻器来提高您的电子设计的稳定性和可靠性。

4116R-2-682LF参数

参数 值
电阻值 6.8KΩ
电阻个数 -
精度 ±2%
温度系数 ±50ppm/℃
单个电阻功率 125mW
电阻器匹配率漂移 50ppm/℃
引脚数量 -
电阻匹配比 -
长*宽*高 21.97mm*7.62mm*4.69mm
通用封装 DIP-16
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

4116R-2-682LF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

4116R-2-682LF数据手册

厂牌 PDF简要描述 下载
BOURNS 网络阵列电阻 BOURNS 4116R-2-682LF 4116R-2-682LF数据手册

4116R-2-682LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 1.0858 ¥ 9.2293
4050+ $ 1.0179 ¥ 8.6522
10000+ $ 0.9804 ¥ 8.3334
20000+ $ 0.9576 ¥ 8.1396
库存: 0
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 0
