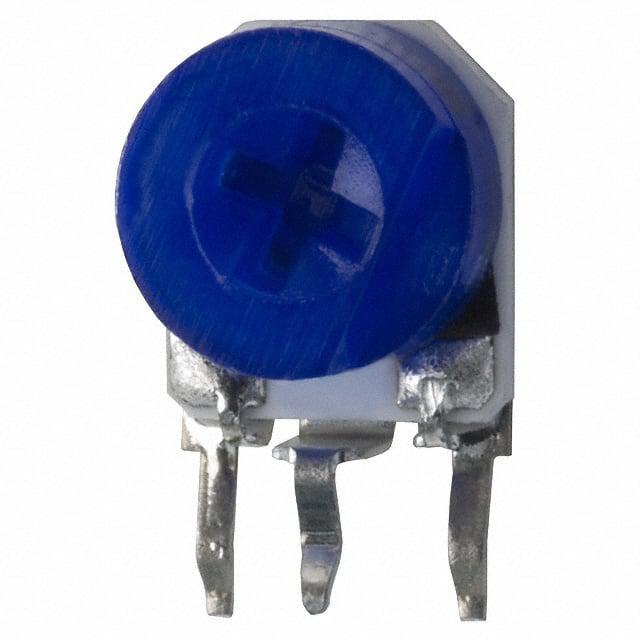

3306W-1-105

厂牌: BOURNS
产品描述: 1MΩ ±25% 200mW ±250ppm/℃ 100V 通孔安装 8.4mm(高度)
供应商型号: 3306W-1-105
供应商: Master
标准整包数: 100
BOURNS 电位器及其他可变电阻器 3306W-1-105

3306W-1-105概述


    产品简介


    3306系列旋转电位器是Bourns公司设计的一款高性能工业用调整电位器。该系列产品具有单圈旋转、圆形结构及开放式框架设计,适用于需要高精度调整的应用场合。其主要功能是为电子设备提供稳定的电阻调节能力,被广泛应用于各种工业控制、测量仪器和通信设备中。

    技术参数


    - 标准电阻范围:100 欧姆到 1 兆欧姆
    - 电阻容差:±25%
    - 绝对最小电阻:最大 2%(≤2K = 30 欧姆)
    - 接触电阻变化:最大 3%
    - 分辨率:本质上无限
    - 调整角度:约 215 度
    - 环境温度范围:-25°C 到 +100°C
    - 温度系数:±250 ppm/°C
    - 功率等级:在 100 伏特下最大为 0.2 瓦
    - 负载寿命:在 70°C 下为 1,000 小时(5% ΔTR)

    产品特点和优势


    1. 高精度调节:提供精确的电阻调节能力,适合对精度要求高的应用。
    2. 多种安装方式:提供水平和垂直两种安装方式,方便集成到不同的系统中。
    3. 环保认证:符合RoHS标准,适用于绿色制造环境。
    4. 抗尘防水:配备防尘防水盖,提高产品的耐用性和可靠性。
    5. 可调角度大:提供215度的调整角度,适用范围广。

    应用案例和使用建议


    应用案例
    3306系列旋转电位器广泛应用于工业控制设备、测量仪器和通信系统中。例如,在一台需要微调电压的电路板上,可以使用3306电位器来精确调整输出电压。
    使用建议
    1. 清洁处理:建议不要进行水洗处理,以防止损坏内部结构。
    2. 合理布局:根据手册中的推荐布局设计,确保安装位置合理,避免机械应力集中。
    3. 温度控制:在高温环境下使用时,要注意散热措施,确保其正常运行。

    兼容性和支持


    - 兼容性:3306电位器具有标准化尺寸和接口,易于与多种PCB设计兼容。
    - 支持服务:Bourns公司提供详细的技术文档和客户支持服务,帮助用户解决使用过程中遇到的问题。

    常见问题与解决方案


    1. 问题:如何正确安装电位器?
    - 解决方案:参考手册中的安装指南,确保螺丝紧固到位,避免松动导致性能下降。
    2. 问题:长时间使用后接触电阻变大怎么办?
    - 解决方案:检查是否有灰尘或氧化物沉积,必要时清洁接点。
    3. 问题:如何进行清洗?
    - 解决方案:避免使用水洗,推荐使用无水酒精或其他适当的溶剂轻轻擦拭。

    总结和推荐


    综上所述,3306系列旋转电位器是一款性能卓越、适用广泛的工业用调整电位器。其高精度、可靠性和环保特性使其在市场上具有较高的竞争力。强烈推荐在对精度要求高且需长期稳定运行的应用环境中使用此款产品。如果您正在寻找一款耐用可靠的电位器,3306系列将是您的理想选择。

3306W-1-105参数

参数
电阻值 1MΩ
精度 ±25%
额定功率 200mW
温度系数 ±250ppm/℃
锥度 -
额定电压 100V
长*宽*高 8.4mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装,袋装

3306W-1-105厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3306W-1-105数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3306W-1-105 3306W-1-105数据手册

3306W-1-105封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 0.2324 ¥ 1.9686
2000+ $ 0.2143 ¥ 1.7818
4000+ $ 0.203 ¥ 1.6869
6000+ $ 0.1969 ¥ 1.6121
8000+ $ 0.1897 ¥ 1.5534
26000+ $ 0.1852 ¥ 1.5162
50000+ $ 0.1824 ¥ 1.4938
100000+ $ 0.1824 ¥ 1.4938
库存: 4002
起订量: 100 增量: 0
交货地:
最小起订量为:100
合计: ¥ 196.86
直接购买
加入购物车
