PDC025-FD20A05S

产品分类: 开关变压器
厂牌: BOURNS
产品描述: 12V@ 20mA 36V~57V 1.5KV 贴片安装 11.5mm(高度)
供应商型号: 4293161
供应商: 海外现货
标准整包数: 1

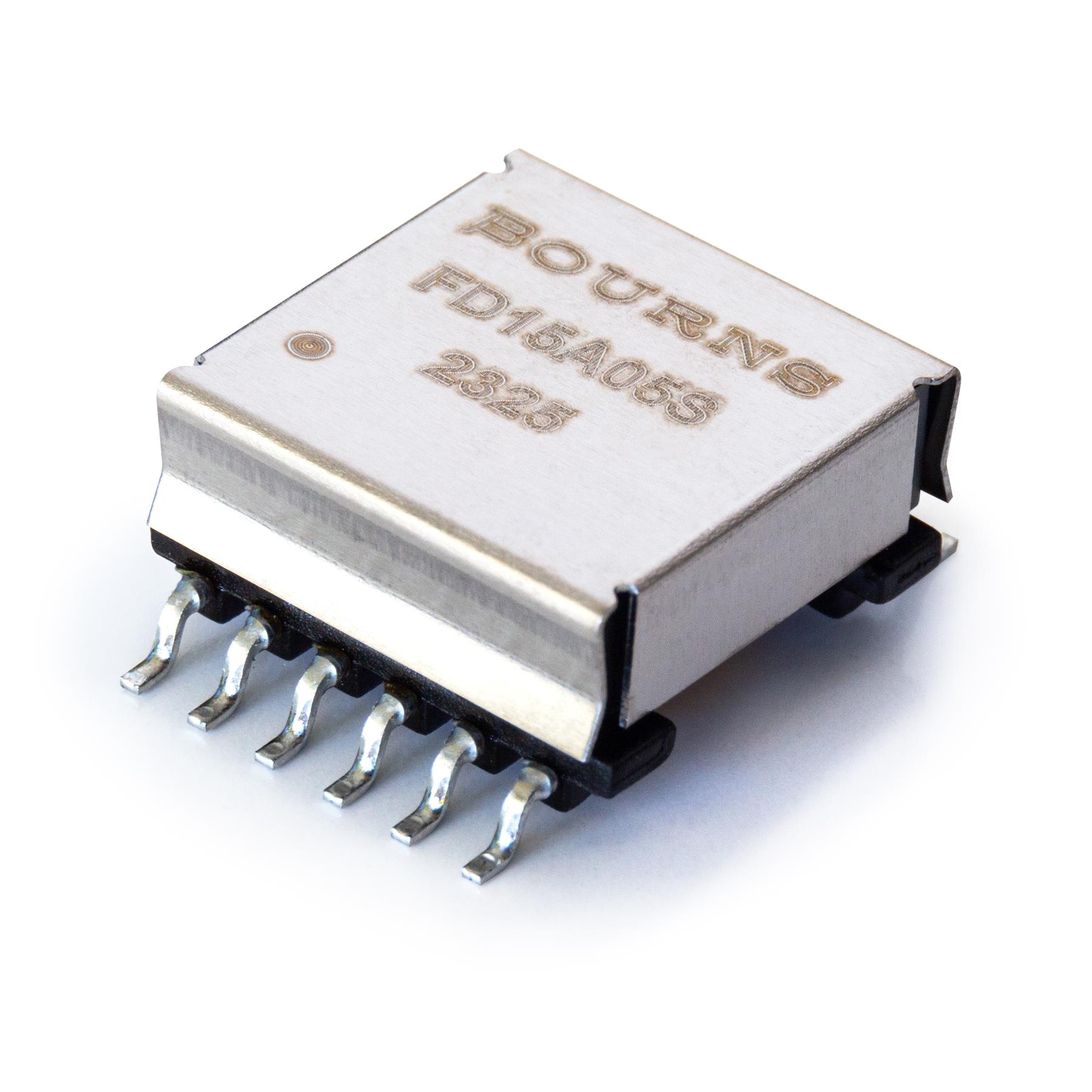

BOURNS 开关变压器 PDC025-FD20A05S

PDC025-FD20A05S概述

    PDC-FD Series – DC to DC Transformers

    1. 产品简介


    PDC-FD系列是Bourns公司生产的DC到DC变压器,提供10W至60W的功率输出。这些变压器的主要输出电压范围从3.3V到12V,适用于高效PoE(以太网供电)接口和DC/DC控制器。此外,它们还广泛应用于同步反激变换器中。由于其高可靠性及紧凑设计,PDC-FD系列变压器已成为许多关键应用的理想选择。

    2. 技术参数


    | 参数 | 规格 |

    | 功率 | 10W 至 60W |
    | 输出电压 | 3.3V 至 12V |
    | 高压绝缘测试 | 最高达 1500 VAC |
    | 尺寸 | 表面贴装 |
    | 环境适应性 | -40°C 至 +125°C(工作温度)
    -40°C 至 85°C(存储温度)|
    | 电气特性 | 详细见下文表格 |
    电气特性(部分示例):
    - 初级电感泄漏电感:最大值为 2.5 µH(PDC010-FD15A03S)
    - 初级直流电阻:最大值为 720 mΩ(PDC010-FD15A03S)
    - 转比:2 ±2%(PDC010-FD15A03S)
    - 高压绝缘测试:1500 VAC(PDC010-FD15A03S)

    3. 产品特点和优势


    - 高功率密度:10W至60W的功率输出能力使得PDC-FD系列在各种应用场景中表现出色。
    - 宽泛的输出电压:3.3V至12V的输出电压可满足不同应用需求。
    - 高绝缘性能:高达1500 VAC的高压绝缘测试保证了在高压环境下的可靠运行。
    - 表面贴装设计:易于集成到现代电子产品中,减少了电路板空间占用。
    - RoHS合规:符合环保标准,适用于绿色电子产品制造。

    4. 应用案例和使用建议


    - PoE接口:PDC-FD系列特别适合用于PoE(以太网供电)接口,确保安全且高效的电源传输。
    - DC/DC控制器:广泛应用于各种DC/DC转换器中,提供稳定可靠的电压输出。
    - 同步反激变换器:适用于要求高效率和高精度的应用场合。
    使用建议:
    - 确保变压器在推荐的工作温度范围内运行,避免过热。
    - 使用合适的电路布局,减少寄生电感和电容的影响。
    - 在系统集成时考虑散热设计,以确保长时间稳定运行。

    5. 兼容性和支持


    - PDC-FD系列变压器适用于多种电子设备和电路板设计,具体兼容性请参考产品手册。
    - Bourns公司提供详尽的技术文档和支持服务,用户可以访问官方网站获取更多信息和资源。

    6. 常见问题与解决方案


    - Q:变压器如何处理高压绝缘测试?
    - A:PDC-FD系列通过高达1500 VAC的高压绝缘测试,确保其在高压环境下的安全性。

    - Q:变压器的工作温度范围是多少?
    - A:工作温度范围为-40°C至+125°C,存储温度范围为-40°C至85°C。

    - Q:变压器是否支持RoHS标准?
    - A:是的,所有PDC-FD系列产品均符合RoHS标准。

    7. 总结和推荐


    PDC-FD系列DC到DC变压器凭借其高性能、高可靠性和宽泛的工作温度范围,在多个领域展现出色表现。它特别适用于PoE接口、DC/DC控制器和同步反激变换器等应用。Bourns公司提供的全面支持和服务使得用户能够轻松集成并使用这些产品。强烈推荐使用PDC-FD系列变压器来实现高效、稳定的电力转换。

PDC025-FD20A05S参数

参数
次级电压 12V@ 20mA
绝缘电压 1.5KV
频率范围 -
初级电压 36V~57V
长*宽*高 11.5mm(高度)
安装方式 贴片安装
包装方式 卷带包装

PDC025-FD20A05S厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

PDC025-FD20A05S数据手册

厂牌 PDF简要描述 下载
BOURNS 开关变压器 BOURNS PDC025-FD20A05S PDC025-FD20A05S数据手册

PDC025-FD20A05S封装设计

查看详情并下载
Symbol
Footprint
3D Model
