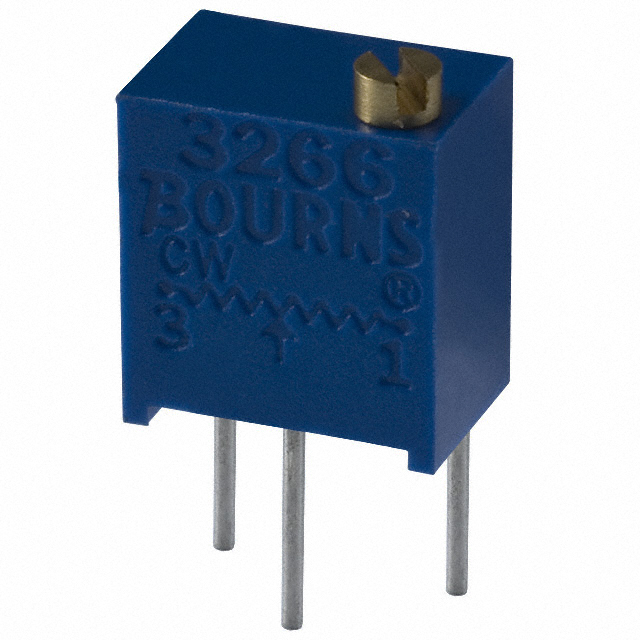

3266W-1-101

厂牌: BOURNS
产品描述: 100Ω ±10% 250mW ±100ppm/℃ 通孔安装 6.85mm(高度)
供应商型号: CEI-3266W-1-101
供应商: 海外现货
标准整包数: 1
BOURNS 电位器及其他可变电阻器 3266W-1-101

3266W-1-101概述


    产品简介


    产品名称:3266 - 1/4 ˝ Square Trimpot® Trimming Potentiometer
    该产品是一款高精度的电位器(多圈调节式),主要用于电路板上的微调需求。具有工业级密封设计,特别适用于需要长时间稳定工作的场合。此款电位器适用于各种工业设备和电子产品中,例如音频设备、医疗仪器、测量设备等。

    技术参数


    - 基本规格
    - 阻值范围:10 欧姆至 1 兆欧
    - 电阻公差:±10%
    - 最低阻值:1% 或 2 欧姆,取较大者
    - 接触电阻变化:3% 或 3 欧姆,取较大者
    - 电气特性
    - 电压分配:±0.02%
    - 电位器调整:±0.05%
    - 分辨率:无限
    - 绝缘电阻:≥500 VDC,1,000 兆欧
    - 击穿电压:海平面 600 VAC,80,000 英尺 250 VAC
    - 有效行程:12 圈
    - 环境特性
    - 功率等级:70°C 下 0.25 瓦,150°C 下 0 瓦
    - 温度范围:-55°C 至 +125°C
    - 温度系数:±100 ppm/°C
    - 密封测试:85°C 氟碳化合物(Fluorinert)
    - 湿度:MIL-STD-202 方法 103,96 小时
    - 振动:30 G,1% 变化
    - 冲击:100 G,1% 变化
    - 负载寿命:1,000 小时,0.25 瓦,70°C
    - 旋转寿命:200 周期
    - 物理特性
    - 扭矩:最大 3.0 盎司-英寸
    - 机械限位:无限制
    - 引脚:可焊接
    - 重量:0.015 盎司
    - 标记:制造商商标、阻值代码、接线图、日期码、型号和款式

    产品特点和优势


    该电位器采用多圈/瓷质/工业/密封设计,提供了良好的耐用性和稳定性。它允许彻底清洗电路板,并且提供带卷装包装选项,方便自动化生产和存储。产品符合RoHS标准,为环保要求较高的应用提供了保障。

    应用案例和使用建议


    在音频设备中,这款电位器可以用于精细调节音量控制,确保声音的一致性和质量。对于医疗仪器,如血压计,它可以用来精确调节设备参数,保证设备性能的可靠性。建议在使用前根据具体应用场景进行必要的测试和校准,以确保最佳性能。

    兼容性和支持


    该产品与其他标准引脚尺寸的电子元器件具有良好的兼容性,适合广泛的应用场景。厂商提供了多种包装选择(管装、带装、弹药盒)和终端处理选项(纯锡镀层和90%锡/10%铅镀层),可根据不同需求选择合适的包装形式。用户还可以联系厂商获取技术支持和服务。

    常见问题与解决方案


    1. 问题:无法正确调节电位器。
    - 解决方案:检查电位器连接是否松动或损坏,重新安装并确保连接可靠。

    2. 问题:电位器表面出现氧化。
    - 解决方案:使用适当的清洁剂清洁表面,避免过度腐蚀。
    3. 问题:在特定环境下电位器表现不稳定。
    - 解决方案:确认工作温度和湿度是否超出产品规范范围,必要时采取额外防护措施。

    总结和推荐


    总的来说,3266 - 1/4 ˝ Square Trimpot® Trimming Potentiometer 是一款性能优越、应用广泛的精密电位器。其多圈调节设计和工业级密封使其适用于多种复杂的工作环境,满足了不同领域的高性能需求。建议在各类工业和消费电子产品中考虑选用此款电位器,以获得可靠的性能和长期稳定的运行。

3266W-1-101参数

参数
电阻值 100Ω
精度 ±10%
额定功率 250mW
温度系数 ±100ppm/℃
额定电压 -
锥度 -
长*宽*高 6.85mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

3266W-1-101厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3266W-1-101数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3266W-1-101 3266W-1-101数据手册

3266W-1-101封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 2.249 ¥ 19.0041
500+ $ 2.106 ¥ 17.7957
1000+ $ 1.794 ¥ 15.1593
库存: 200
起订量: 132 增量: 1
交货地:
最小起订量为:100
合计: ¥ 1900.41
