4308R-102-221

产品分类: 网络阵列电阻
厂牌: BOURNS
产品描述: 220Ω ±2% ±50ppm/℃ 50ppm/℃ 300mW SIP-8 通孔安装 19.91mm*2.16mm*4.95mm
供应商型号: CEI-4308R-102-221
供应商: 海外现货
标准整包数: 1

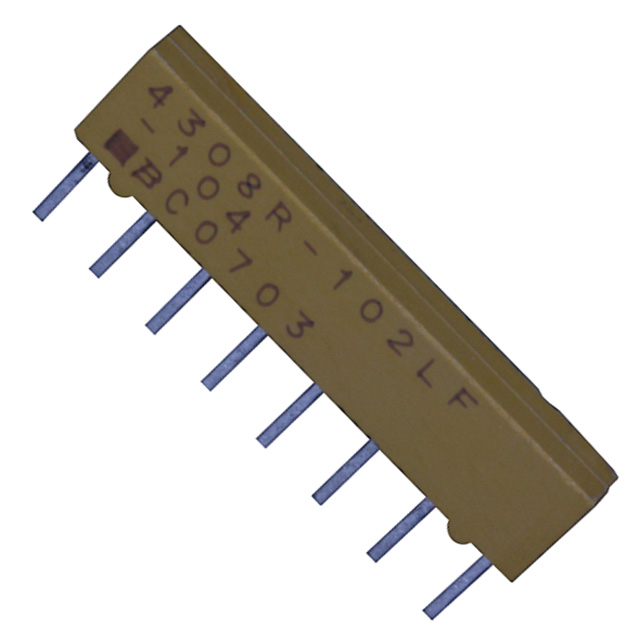

BOURNS 网络阵列电阻 4308R-102-221

4308R-102-221概述


    产品简介


    4300R系列厚膜贴片集成块(SIP)
    4300R系列是一款采用厚膜技术制造的单列直插式集成块(SIP)。这些电阻器主要用于各种电子设备中,具有低噪声、高可靠性的特点。它们广泛应用于计算机内存(DRAM)、双重终止电阻网络、R/2R梯形网络和SCSI接口等领域。

    技术参数


    - 电阻范围: 10欧姆至10兆欧姆
    - 最大工作电压: 100伏特
    - 温度系数:
    - 50欧姆至2.2兆欧姆之间为±100 ppm/°C
    - 50欧姆以下为±250 ppm/°C
    - 2.2兆欧姆以上为±250 ppm/°C
    - TCR跟踪: 最大50 ppm/°C,等值
    - 阻值精度: 可达±0.5%
    - 工作温度: -55°C至+125°C
    - 功率等级: 在70°C时,每只电阻器可承载最高0.2瓦特至0.75瓦特
    - 绝缘电阻: 至少10,000兆欧姆
    - 介电耐压: 200 VRMS
    - 引线焊锡性: 符合MIL-STD-202方法208要求

    产品特点和优势


    - 环保合规: 符合RoHS标准,提供无铅版本
    - 低轮廓设计: 兼容双列直插封装(DIP)
    - 自动化兼容: 适合自动插入设备
    - 高可靠性: 超卓的封装完整性
    - 高精度: 阻值精度可达±0.5%
    这些特性使4300R系列成为对空间和精度有严格要求的应用的理想选择,例如在计算机内存系统中。

    应用案例和使用建议


    应用案例
    - DRAM应用: 用于内存模块中,提高电路稳定性和可靠性。
    - R/2R梯形网络: 用于模拟数字转换器(ADC)和数模转换器(DAC)中,确保高精度的信号转换。
    - SCSI应用: 用于硬盘驱动器和光驱中,提高数据传输的稳定性。
    使用建议
    - 在高温环境下使用时,建议注意散热措施以防止过热。
    - 使用时可根据实际需求选择合适的阻值精度(±0.5%、±1% 或 ±2%)以降低成本和满足特定精度要求。
    - 在进行焊接操作时,要确保焊接温度和时间的控制,避免损坏元件。

    兼容性和支持


    - 兼容性: 4300R系列与多种DIP封装设备兼容,适用于广泛的工业和消费电子应用。
    - 厂商支持: Bourns公司提供详细的技术文档和支持服务,确保用户能够获得最佳使用体验和快速解决问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 高温环境下工作不稳定 | 加强散热措施,如增加散热片 |
    | 焊接过程中元件损坏 | 控制焊接温度和时间,遵循正确的焊接工艺 |
    | 精度不符合预期 | 检查阻值精度选项,选择合适的型号 |

    总结和推荐


    综合评估
    4300R系列以其卓越的性能、高精度和环保特性在市场上脱颖而出。它适用于需要高精度和可靠性应用场景,特别是DRAM、R/2R梯形网络和SCSI接口等领域。
    推荐使用
    强烈推荐在需要高精度和可靠性电子设备中使用4300R系列厚膜贴片集成块。其出色的性能和多样的应用使其成为许多工程师的首选。

4308R-102-221参数

参数
电阻值 220Ω
电阻个数 -
精度 ±2%
温度系数 ±50ppm/℃
单个电阻功率 300mW
电阻器匹配率漂移 50ppm/℃
引脚数量 -
电阻匹配比 -
长*宽*高 19.91mm*2.16mm*4.95mm
通用封装 SIP-8
安装方式 通孔安装
零件状态 在售
包装方式 管装

4308R-102-221厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

4308R-102-221数据手册

厂牌 PDF简要描述 下载
BOURNS 网络阵列电阻 BOURNS 4308R-102-221 4308R-102-221数据手册

4308R-102-221封装设计

查看详情并下载
Symbol
Footprint
3D Model
