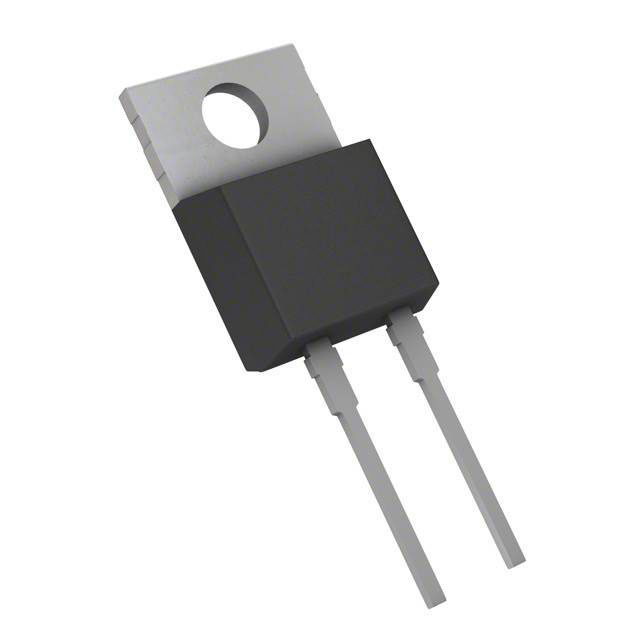

PWR220T-20-1001F

产品分类: 通孔电阻
厂牌: BOURNS
产品描述: 1KΩ ±1% 20W ±100ppm/℃ TO-220-2 通孔安装 10.1mm*4mm*14.6mm
供应商型号: 10B-2328249-4
供应商: 国内现货
标准整包数: 1
BOURNS 通孔电阻 PWR220T-20-1001F

PWR220T-20-1001F概述


    产品简介


    Bourns® PWR220T-20系列是采用TO-220 DPAK风格封装的功率电阻器。该系列产品采用厚膜氧化铝陶瓷技术制造,广泛应用于电流测量、缓冲电路、泄放电路及放电电路等领域。这一系列的功率电阻器具有较低的电感,有助于减少信号干扰,适用于需要高精度和高稳定性的场合。

    技术参数


    - 包装: TO-220住房
    - 低电感: 最大电感为0.1μH
    - 电气隔离: 电阻器与背板电气隔离
    - 高功率额定值: 25℃时额定功率为20W
    - 认证: AEC-Q200认证和RoHS合规性
    - 温度范围: 工作温度范围为-55℃至155℃
    - 绝缘电阻: 绝缘电阻为10 GΩ
    - 电气参数: 电阻范围从0.02Ω到130KΩ,误差为±1%(大多数型号),±5%(部分型号)

    产品特点和优势


    Bourns® PWR220T-20系列具有多项显著特点和优势,使其在市场上具有较高的竞争力:
    - 低电感设计:这种设计可以有效减少信号传输过程中的干扰,提高系统的整体稳定性。
    - 电气隔离:这确保了电阻器与外部电路之间的电气隔离,减少了电气噪声的影响。
    - 高功率额定值:在25℃下能承受高达20W的功率,适合高功耗应用场景。
    - 认证合规性:通过AEC-Q200认证和RoHS认证,符合汽车和环保标准,适用于广泛的行业应用。
    - 宽广的工作温度范围:能够在极端环境下可靠运行,适用于多种复杂环境下的应用。

    应用案例和使用建议


    应用案例
    Bourns® PWR220T-20系列广泛应用于电力系统、通信设备、工业自动化和汽车电子等领域。例如,在电动汽车中作为电池泄放电路的关键组件,以及在变频器和逆变器中作为滤波和保护电路的核心部件。
    使用建议
    - 在选择合适的电阻值时,应注意考虑负载条件下的电流需求,以避免因过载导致的损坏。
    - 安装时确保良好的散热条件,以维持其高性能表现。可以在金属基板上安装以增加散热效率。
    - 定期进行检测和维护,特别是在恶劣环境下使用时,以保证其长期稳定的性能。

    兼容性和支持


    Bourns® PWR220T-20系列功率电阻器可以与市场上常见的电源模块和控制器配套使用,具有较好的通用性。Bourns公司提供详尽的技术支持和售后服务,包括技术咨询、样品测试及故障诊断服务,以确保用户能够顺利集成和使用该产品。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 电阻器在高负载条件下过热 | 确保安装在具有良好散热条件的底座上,降低负载条件下的电流需求。 |
    | 电阻值不稳定 | 检查焊接质量,确认连接良好;如有必要,重新焊接连接点。 |
    | 长时间使用后性能下降 | 定期检查并进行必要的维护,更换损坏的元件。 |

    总结和推荐


    总体而言,Bourns® PWR220T-20系列功率电阻器在性能和可靠性方面表现出色,具有较高的市场竞争力。它适用于各种高要求的应用场景,如电力系统、通信设备、工业自动化和汽车电子等。对于需要高功率、低电感和高可靠性的用户来说,这是一个非常不错的选择。强烈推荐使用此产品,以确保您的项目能够达到最佳性能和可靠性。

PWR220T-20-1001F参数

参数
电阻值 1KΩ
精度 ±1%
额定功率 20W
温度系数 ±100ppm/℃
长*宽*高 10.1mm*4mm*14.6mm
通用封装 TO-220-2
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 管装

PWR220T-20-1001F厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

PWR220T-20-1001F数据手册

厂牌 PDF简要描述 下载
BOURNS 通孔电阻 BOURNS PWR220T-20-1001F PWR220T-20-1001F数据手册

PWR220T-20-1001F封装设计

查看详情并下载
Symbol
Footprint
3D Model
