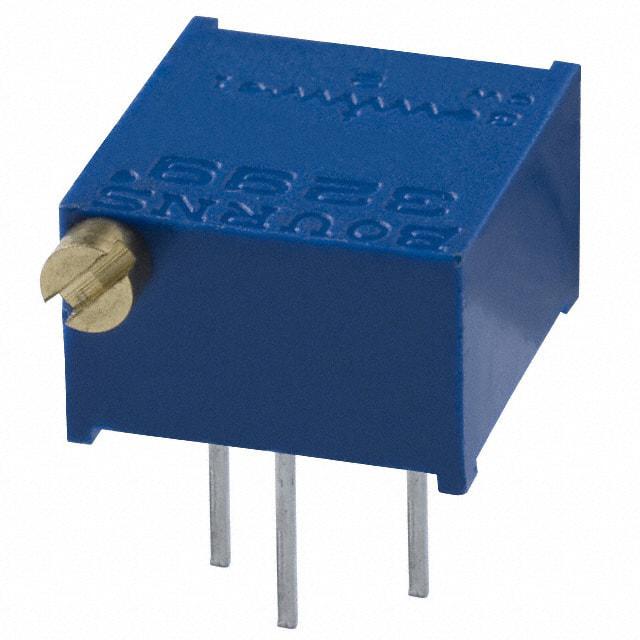

3299P-1-253

厂牌: BOURNS
产品描述: 25KΩ ±10% 500mW ±100ppm/℃ 线性 插件 通孔安装 6.1mm(高度)
供应商型号: 3299P-1-253
供应商: Master
标准整包数: 10
BOURNS 电位器及其他可变电阻器 3299P-1-253

3299P-1-253概述


    产品简介


    本篇文章将详细介绍Bourns公司的3299型号旋转电位器(Trimpot)系列产品。这些旋转电位器主要用于精密调节和微调各种电子电路中的电阻值,适用于工业自动化、仪器仪表、通信设备和航空航天等多个领域。

    技术参数


    电气特性:
    - 标准阻值范围:10 Ω 至 2 MΩ
    - 阻值公差:±10%(可选更紧的公差)
    - 最小绝对阻值:1% 或 2 Ω(取较大者)
    - 接触电阻变化:1.0% 或 3 Ω(取较大者)
    - 可调电压精度:±0.01%
    - 可调电阻精度:±0.05%
    - 绝缘电阻:≥1,000 MΩ(500 VDC)
    - 击穿电压:海平面处900 VAC,海拔70,000英尺时350 VAC
    环境特性:
    - 功率等级:70°C时最大功率0.5 W;125°C时无功率
    - 温度范围:-55°C 至 +125°C
    - 温漂:±100 ppm/°C
    - 密封测试:85°C氟里昂(Fluorinert)
    - 湿度:MIL-STD-202 Method 103(96小时)
    - 振动:20 G(1% ΔTR, 1% ΔVR)
    - 冲击:100 G(1% ΔTR, 1% ΔVR)
    物理特性:
    - 扭矩:≤3.0 oz-in.
    - 机械止动:电刷空转
    - 引脚:可焊接引脚
    - 重量:约0.035盎司
    - 标记:制造商商标、阻值代码、接线图、日期代码、制造商型号和样式

    产品特点和优势


    1. 多终端样式:提供五种常见的终端样式,方便不同应用需求。
    2. 密封设计:通过密封测试,提高了产品的耐用性和可靠性。
    3. 阻值可调性高:具有±0.01%的电压调整精度和±0.05%的电阻调整精度,适合需要高精度调节的应用场合。
    4. RoHS合规:符合RoHS指令,环保安全。

    应用案例和使用建议


    应用案例:
    3299型号旋转电位器广泛应用于航空电子设备中,用于调节信号处理单元中的电阻值。在工业自动化系统中,它可用于控制设备的工作电流和电压。
    使用建议:
    - 在高振动环境中使用时,建议采用机械止动功能以确保稳定性。
    - 确保使用前检查环境条件是否符合规定的温度和湿度范围,避免因环境因素导致的产品失效。
    - 使用过程中应注意避免超过最大功率等级,以免影响使用寿命。

    兼容性和支持


    - 该产品与标准的电子连接器兼容,易于安装和维护。
    - 厂商提供详细的技术文档和支持,帮助客户进行产品选择和应用开发。
    - 客户可以咨询厂家获取更多关于特定应用场景的建议和技术支持。

    常见问题与解决方案


    问题1:如何确定产品的阻值?
    - 解答:通过查看产品型号和阻值代码,可以在标准阻值表中找到对应的阻值。
    问题2:在高温环境下使用时,产品会失效吗?
    - 解答:在125°C下无功率限制。在70°C以下可达到0.5 W的功率等级。若需长时间在高温下工作,请参考具体的技术参数和使用建议。

    总结和推荐


    3299型号旋转电位器具备高精度和良好的环境适应能力,是工业自动化、仪器仪表、通信设备和航空航天等领域中不可或缺的电子元件。其独特的多功能终端样式、密封设计和高精度调整能力使其在市场上具有较强的竞争力。对于需要高精度调节且环境条件恶劣的应用场合,我们强烈推荐使用这款产品。

3299P-1-253参数

参数
电阻值 25KΩ
精度 ±10%
额定功率 500mW
温度系数 ±100ppm/℃
锥度 线性
额定电压 -
长*宽*高 6.1mm(高度)
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

3299P-1-253厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3299P-1-253数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3299P-1-253 3299P-1-253数据手册

3299P-1-253封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 3.151 ¥ 26.689
50+ $ 2.616 ¥ 21.751
300+ $ 2.4804 ¥ 20.6126
500+ $ 2.3738 ¥ 19.4387
1000+ $ 2.321 ¥ 19.0067
2500+ $ 2.2577 ¥ 18.4883
5000+ $ 2.2261 ¥ 18.2291
7500+ $ 2.2261 ¥ 18.2291
库存: 131
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 266.89
