首页  >  产品百科  >  3266X-1-100LF

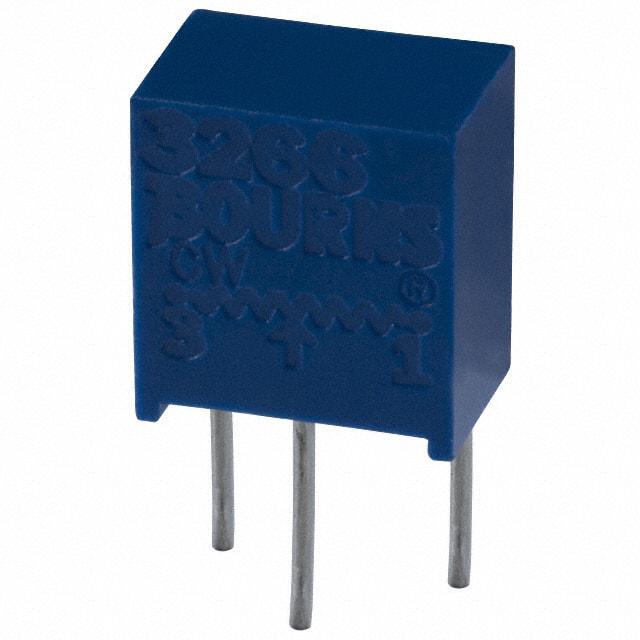

3266X-1-100LF

厂牌: BOURNS
产品描述: 10Ω ±10% 250mW ±100ppm/℃ 线性 插件 通孔安装 6.85mm(高度)
供应商型号: 3266X-1-100LF
供应商: 国内现货
标准整包数: 1
BOURNS 电位器及其他可变电阻器 3266X-1-100LF

3266X-1-100LF概述

    3266 - 1/4" Square Trimpot® Trimming Potentiometer

    产品简介


    3266系列多圈可调电位器(Trimpot®) 是一款适用于多种工业应用的精密组件。该电位器采用多圈/陶瓷/工业/密封设计,能够通过机械止动件实现彻底的PC板清洗,同时提供卷带包装和RoHS合规版本。主要用于调节电阻值的应用场合。

    技术参数


    - 基本规格:
    - 标准阻值范围: 10 欧姆 至 1 兆欧姆(具体见标准阻值表)
    - 阻值公差: ±10%(标准)
    - 绝对最小阻值: 1% 或 2 欧姆(取大者)
    - 接触电阻变化: 3.0% 或 3 欧姆(取大者)
    - 电气特性:
    - 电压分压器: ±0.02%
    - 滑动变阻器: ±0.05%
    - 分辨率: 无限
    - 绝缘电阻: ≥500 VDC,≥1000 兆欧姆
    - 介电强度: 海平面:600 VAC,海拔80000英尺:250 VAC
    - 环境特性:
    - 功率等级: 最高300V,70°C时为0.25瓦,150°C时为0瓦
    - 温度范围: -55°C 至 +125°C
    - 温度系数: ±100 ppm/°C
    - 密封测试: 85°C氟化液;湿度:MIL-STD-202方法103,96小时(2%ΔTR,10兆欧绝缘电阻)
    - 振动: 30G(1%ΔTR;1%ΔVR)
    - 冲击: 100G(1%ΔTR;1%ΔVR)
    - 负载寿命: 1000小时,0.25瓦,70°C(3%ΔTR;3%CRV)
    - 旋转寿命: 200周期(4%ΔTR;3%或3欧姆,取大者)
    - 物理特性:
    - 扭矩: 最大3.0盎司英寸
    - 机械停止: 刮片空转
    - 终端: 可焊接引脚
    - 重量: 约0.015盎司

    产品特点和优势


    - 多功能设计: 支持多圈调节,适用于工业及精密电路应用。
    - 耐用性: 具备良好的防水防尘能力,允许彻底清洗PC板。
    - 包装选择: 提供卷带包装和管装两种选择。
    - 环保标准: 符合RoHS指令,提供环保合规版本。

    应用案例和使用建议


    应用场景:
    该电位器适用于需要精确调整电阻值的应用,如精密仪器仪表、医疗设备、航空航天设备等。具体如:电源调节电路、传感器校准系统等。
    使用建议:
    - 在安装过程中注意密封,确保电位器的密封性,防止外界湿气或颗粒进入内部影响性能。
    - 使用过程中避免过度振动或冲击,以防损坏机械结构。
    - 定期进行负载寿命和旋转寿命测试,确保设备长期稳定运行。

    兼容性和支持


    该电位器具备良好的兼容性,可以与其他标准PCB元器件无缝连接。厂商提供详细的技术支持,包括使用指南和维修服务。

    常见问题与解决方案


    - 问题1: 阻值不准确。
    - 解决办法: 检查连接是否松动,确认阻值表是否正确。必要时进行重新校准。
    - 问题2: 触点磨损严重。
    - 解决办法: 更换刮片或清洁触点,减少磨损。

    总结和推荐


    综上所述,3266系列多圈可调电位器(Trimpot®)以其高性能、多功能和良好耐用性在多种应用场合中表现出色。强烈推荐用于需要精确控制和高度可靠性的工业应用中。该电位器不仅能满足日常需求,还能提供长时间的稳定性能,是一款值得信赖的选择。

3266X-1-100LF参数

参数
电阻值 10Ω
精度 ±10%
额定功率 250mW
温度系数 ±100ppm/℃
额定电压 -
锥度 线性
长*宽*高 6.85mm(高度)
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

3266X-1-100LF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3266X-1-100LF数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3266X-1-100LF 3266X-1-100LF数据手册

3266X-1-100LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 9.52
50+ ¥ 8.855
100+ ¥ 8.701
250+ ¥ 8.624
库存: 500
起订量: 10 增量: 50
交货地:
最小起订量为:10
合计: ¥ 95.2
