PDB183-GTR01-504A2

厂牌: BOURNS
产品描述: 500KΩ ±20% 100mW 对数 150V 面板安装 26.2mm(长度)
供应商型号: PDB183-GTR01-504A2
供应商: 国内现货
标准整包数: 1
BOURNS 电位器及其他可变电阻器 PDB183-GTR01-504A2

PDB183-GTR01-504A2概述


    产品简介

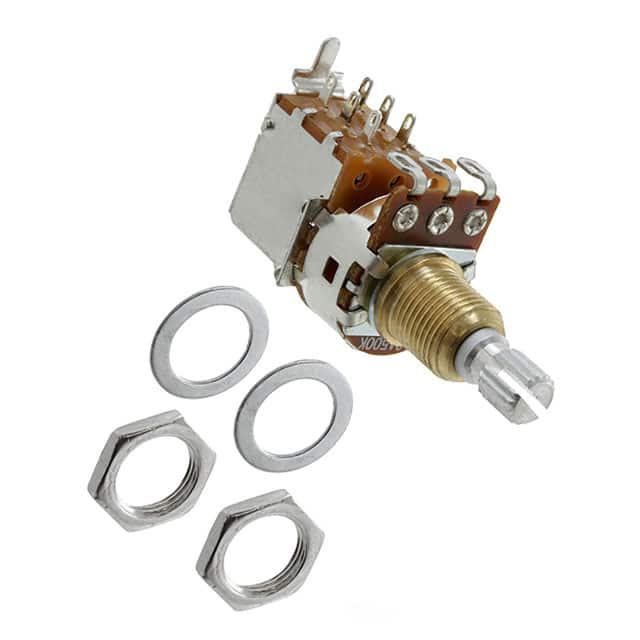

    PDB183-GTR - 17mm吉他电位器(带推拉开关)
    PDB183-GTR是一款17毫米直径的吉他电位器,具备推拉开关功能。这款电位器适用于音频设备,特别是吉他效果器。它提供了两种类型的旋钮——带有刻纹的旋钮和光滑的旋钮,以满足不同的安装需求。同时,其内置的双极双掷(DPDT)开关,使得电位器不仅能够调节音量或音调,还能切换电路的工作状态,从而为用户带来更多的控制选项。

    技术参数


    电气特性
    - 衰减曲线:见表格
    - 标准电阻范围:10千欧姆到1兆欧姆
    - 电阻容差:±20%
    - 残余电阻:最大1%
    环境特性
    - 工作温度范围:-10°C至+50°C
    - 功率额定值
    - 线性:0.2瓦
    - 音频:0.1瓦
    - 最大工作电压
    - 线性:200伏
    - 音频:150伏
    - 滑动噪声:最大47毫伏
    机械特性
    - 机械角度:300° ± 5°
    - 旋转扭矩:30到100克·厘米
    - 止动强度:最小5千克·厘米
    - 旋转寿命:15,000次
    - 开关寿命:15,000次
    - 开关类型:双极双掷(DPDT)
    - 开关行程:4.3 ± 0.2毫米

    产品特点和优势


    1. 分段螺纹或光滑轴选项:提供不同的安装选择。
    2. 双极双掷(DPDT)推拉开关:增强功能多样性。
    3. 金属套筒和轴:提升耐用性和可靠性。
    4. 碳素元件:确保稳定的电气性能。
    5. 线性和平滑倾斜选项:满足不同音频需求。
    6. 符合RoHS标准:环保友好。

    应用案例和使用建议


    应用案例
    该电位器广泛应用于各种音频设备,如吉他效果器、音箱和其他音频设备。例如,在多频段失真效果器中,它用于控制不同频率段的增益,从而实现丰富的声音效果。又如,在音量踏板中,它可以通过旋转调节音量,并通过推拉开关来切换效果器的工作状态。
    使用建议
    为了更好地发挥该电位器的功能,建议遵循以下几点:
    - 在高湿度环境中使用时,定期检查电位器的状态,确保其正常工作。
    - 调整电位器时,避免过度用力,以免损坏内部结构。
    - 定期清洁接触面,以减少滑动噪声。

    兼容性和支持


    该电位器具有良好的兼容性,可以轻松集成到大多数现有的音频系统中。制造商提供了详细的文档和支持服务,以帮助用户正确安装和使用产品。此外,针对用户的特定需求,还提供定制服务,确保最佳的用户体验。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 滑动噪声大 | 清洁接触面,检查是否存在磨损 |
    | 旋转阻力过大 | 检查是否有异物卡住,适当润滑 |
    | 无法切换开关 | 检查开关连接线是否松动,必要时重新焊接 |

    总结和推荐


    综上所述,PDB183-GTR电位器以其丰富的功能、出色的性能和广泛的应用场景成为市场上的一款优质产品。对于需要精确控制和多样化的音频设备而言,它是一个理想的选择。因此,我们强烈推荐使用这款电位器,以确保您在音频设备方面的最佳体验。

PDB183-GTR01-504A2参数

参数
电阻值 500KΩ
精度 ±20%
额定功率 100mW
温度系数 -
额定电压 150V
锥度 对数
长*宽*高 26.2mm(长度)
安装方式 面板安装
零件状态 在售
包装方式 散装

PDB183-GTR01-504A2厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

PDB183-GTR01-504A2数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS PDB183-GTR01-504A2 PDB183-GTR01-504A2数据手册

PDB183-GTR01-504A2封装设计

查看详情并下载
Symbol
Footprint
3D Model
