93R1A-R22-A18L

厂牌: BOURNS
产品描述: 50KΩ ±10% 2W ±150ppm/℃ 线性 面板安装 17.45mm*15.88mm*17.46mm
供应商型号: 2321807
供应商: 海外现货
标准整包数: 1

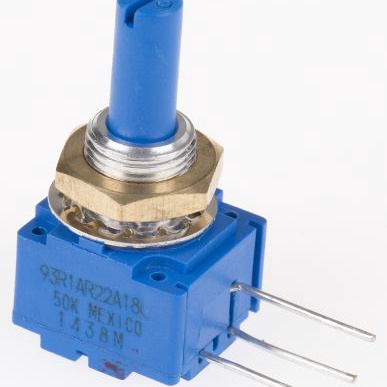

BOURNS 电位器及其他可变电阻器 93R1A-R22-A18L

93R1A-R22-A18L概述


    产品简介


    Model 91, 92, 93, 94 & 95 系列是5/8英寸正方形单圈面板控制电位器。这些电位器广泛应用于需要高精度和稳定性的设备中,如音频设备、工业控制系统、医疗设备等。其主要功能是通过旋转来调节电路中的电阻值,从而实现对电流或电压的精细控制。

    技术参数


    - 初始电气特性:
    - 导电塑料元件:标准电阻范围1K ohms到1兆欧姆,总电阻容差为10%或20%,独立线性度为±5%。
    - 陶瓷元件:标准电阻范围1K ohms到1兆欧姆,总电阻容差为5%或10%,独立线性度为±5%。
    - 绝对最小电阻:2欧姆最大。
    - 有效电气角度:
    - 线性斜率:240°±5°
    - 音频斜率:225°±5°
    - 接触电阻变化:±1%或3欧姆(取较大者)。
    - 介电强度:海平面1,500 VAC最小;70,000英尺500 VAC最小。
    - 绝缘电阻:500 VDC下1,000兆欧姆最小。
    - 功率等级:在+70°C时,单个部件线性斜率为1瓦,音频斜率为0.5瓦;多个部件时,线性斜率为0.5瓦/部分,音频斜率为0.25瓦/部分。
    - 操作温度范围:-40°C到+125°C。
    - 机械特性:
    - 止动强度:1/4英寸直径时为45.19 N-cm(4磅-英寸);1/8英寸直径时为33.89 N-cm(3磅-英寸)。
    - 机械角度:300°±5°。

    产品特点和优势


    Model 91, 92, 93, 94 & 95 系列电位器具备以下特点:
    - 多种引脚配置选项,适合不同的安装需求。
    - 几乎无限的电气电路隔离能力,提高了系统的可靠性。
    - 提供金属或塑料轴选项,满足不同环境下的使用需求。
    - 符合RoHS标准,环保无铅。

    应用案例和使用建议


    这些电位器常用于音频设备和工业控制系统中,作为电压或电流的精密调节装置。例如,在音频系统中,它们可以用来调整音量或均衡效果。对于工业控制系统,这些电位器则可用于调节信号强度或设置工作参数。
    使用建议:
    - 在高温环境下使用时,需注意功率等级的限制。
    - 在潮湿环境中,需选择具有较高耐湿性的型号。

    兼容性和支持


    该系列产品与其他常见的电子元器件和设备具有良好的兼容性,可广泛应用于各种控制和调节场合。制造商提供详尽的技术支持和服务,确保客户能够正确使用和维护这些电位器。

    常见问题与解决方案


    - 问题1:电位器出现过热现象。
    - 解决方案:检查负载条件,确保不超过电位器的功率等级。
    - 问题2:电位器阻值变化异常。
    - 解决方案:检查环境条件,确保在规定的温度和湿度范围内使用。
    - 问题3:接触电阻不稳定。
    - 解决方案:重新焊接连接点,确保接触良好。

    总结和推荐


    综上所述,Model 91, 92, 93, 94 & 95系列电位器具有多种优势,包括广泛的适用范围、优异的电气特性和机械特性,以及良好的兼容性和技术支持。这些特点使其成为工业控制和音频设备中的理想选择。因此,我们强烈推荐这些电位器用于需要高精度和稳定性的应用场合。

93R1A-R22-A18L参数

参数
电阻值 50KΩ
精度 ±10%
额定功率 2W
温度系数 ±150ppm/℃
锥度 线性
额定电压 -
长*宽*高 17.45mm*15.88mm*17.46mm
安装方式 面板安装
零件状态 在售
包装方式 散装

93R1A-R22-A18L厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

93R1A-R22-A18L数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 93R1A-R22-A18L 93R1A-R22-A18L数据手册

93R1A-R22-A18L封装设计

查看详情并下载
Symbol
Footprint
3D Model
