首页  >  产品百科  >  PWR163S-25-3R30F

PWR163S-25-3R30F

产品分类: 贴片电阻
厂牌: BOURNS
产品描述: 3.3Ω ±1% 25W ±100ppm/℃ DPAK,SC-63,TO-252-3 贴片安装 8.13mm*8.22mm*3.17mm
供应商型号: TS-PWR163S-25-3R30F
供应商: 海外现货
标准整包数: 50

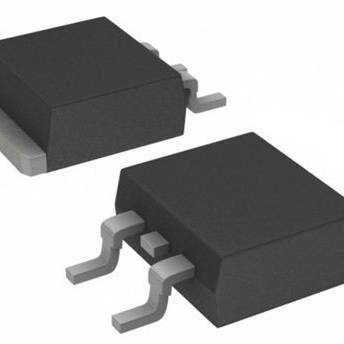

BOURNS 贴片电阻 PWR163S-25-3R30F

PWR163S-25-3R30F概述


    产品简介


    PWR163系列是一款DPAK风格的表面贴装功率电阻器。其主要特点包括非常低的电感值,适用于高频应用,如音频放大器或无线基站。该产品拥有出色的脉冲特性,使其适用于电流限制或电容器放电电路中。此外,该电阻器还具有优良的热性能和可靠性,被广泛应用于电源、电机驱动、测试和测量、整流器等领域。

    技术参数


    - 电阻范围: 0.02 Ω 至 130 KΩ(可提供各种电阻值,具体请参考常用电阻值表格)
    - 额定功率: 25 W(在25°C时)
    - 容差: ±1 %,±5 %(可根据需求选择不同容差等级)
    - 温度系数(TCR): ±100 PPM/°C
    - 热阻: 5.2 °C/W
    - 电感: 最大0.1 μH
    - 最大工作电压: 取决于电阻的额定功率,但最高不超过250 V
    - 耐压强度: 2 kV AC
    - 绝缘电阻: 10 GΩ
    - 工作温度范围: -55°C 至 155°C
    - 材料特性: 电阻体采用厚膜材料,基板为氧化铝(AL2O3),外壳为环氧树脂,引脚为镀锡铜

    产品特点和优势


    - 尺寸小: 体积小于D2PAK封装,适合紧凑型设计。
    - 低电感: 非常适合高频率应用。
    - 电气隔离: 电阻器与背板电气隔离,增加安全性。
    - 高功率额定值: 额定功率高达25W,适用于大电流应用。
    - 兼容性好: 支持无铅焊料回流温度。
    - 环保合规: 符合RoHS标准,且通过AEC-Q200认证。
    - 良好的脉冲特性: 适用于电流限制和电容器放电电路。

    应用案例和使用建议


    - 电源: 用于电源转换电路中的电阻限流。
    - 电机驱动: 用于电机启动和运行过程中的电流限制。
    - 测试和测量: 用于测试设备中的精密测量。
    - 整流器: 在整流电路中用于滤波和限流。
    使用建议:
    - 确保在特定应用中进行充分的验证,以确保实际性能符合预期。
    - 在焊接过程中,建议采用无铅焊料,并严格遵守焊接温度曲线,以避免损坏。

    兼容性和支持


    - 兼容性: 与标准DPAK封装兼容,可直接替换现有DPAK封装的电阻器。
    - 支持: 厂商提供了详细的文档和支持服务,包括技术咨询和售后支持。

    常见问题与解决方案


    - Q: 如何确定电阻的具体型号?
    - A: 查看产品上的标记,包含型号、容差和日期代码等信息。

    - Q: 电阻的工作温度范围是多少?
    - A: -55°C 至 155°C,确保在极端温度下正常工作。
    - Q: 如何计算过载能量?
    - A: 过载能量可以通过峰值功率乘以脉冲长度来计算。详见技术手册中的能量曲线图。

    总结和推荐


    PWR163系列功率电阻器以其紧凑的尺寸、低电感、高功率额定值和良好的电气特性,成为适用于多种高要求应用场景的理想选择。它不仅在电源、电机驱动等关键领域表现出色,还在测试和测量设备中广泛应用。鉴于其卓越的性能和广泛的适用性,强烈推荐使用该产品。
    如果您对任何技术细节或应用场景有进一步的疑问,建议直接联系Bourns的技术支持团队,获取详细的技术指导和帮助。

PWR163S-25-3R30F参数

参数
电阻值 3.3Ω
精度 ±1%
额定功率 25W
温度系数 ±100ppm/℃
长*宽*高 8.13mm*8.22mm*3.17mm
通用封装 DPAK,SC-63,TO-252-3
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 管装

PWR163S-25-3R30F厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

PWR163S-25-3R30F数据手册

厂牌 PDF简要描述 下载
BOURNS 贴片电阻 BOURNS PWR163S-25-3R30F PWR163S-25-3R30F数据手册

PWR163S-25-3R30F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 2.6325 ¥ 22.3763
250+ $ 2.1774 ¥ 18.5079
500+ $ 2.0976 ¥ 17.8296
库存: 300
起订量: 100 增量: 1
交货地:
最小起订量为:100
合计: ¥ 2237.63
直接购买
加入购物车
