PWR221T-30-R250F

产品分类: 通孔电阻
厂牌: BOURNS
产品描述: 250mΩ ±1% 30W ±100ppm/℃ TO-220-2 通孔安装 10.41mm*3.18mm*19.3mm
供应商型号: 2328298
供应商: 海外现货
标准整包数: 1

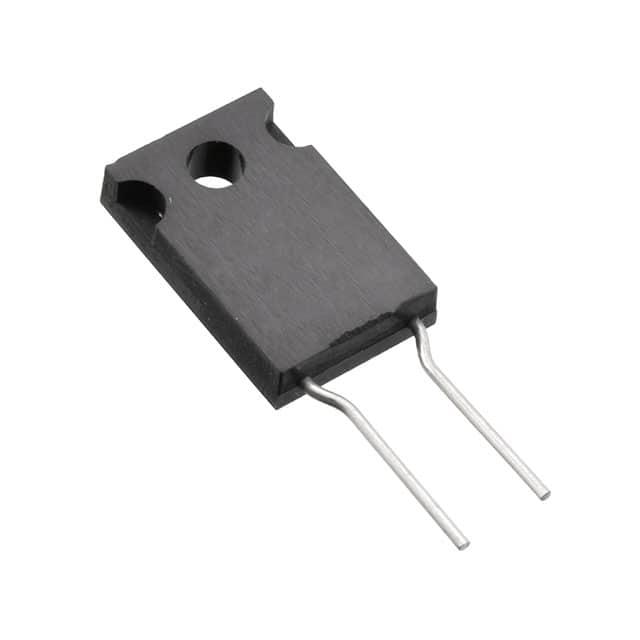

BOURNS 通孔电阻 PWR221T-30-R250F

PWR221T-30-R250F概述

    Bourns PWR221T-30 系列功率电阻技术手册

    产品简介


    Bourns PWR221T-30 系列功率电阻是一款采用厚膜氧化铝陶瓷技术制造的 TO-220 型号功率电阻。该产品适用于电信和工业应用中的电源供应,用于电流限制、电容放电或电流测量电路中。其主要功能是提供高可靠性、高精度的电阻值,从而保证系统的稳定运行。

    技术参数


    - 封装形式:TO-220
    - 低电感:0.1 µH 最大
    - 陶瓷背板
    - 高功率额定值:30 W(在 25°C 时)
    - AEC-Q200 认证
    - 符合 RoHS 指令
    电气和热特性
    - 电阻范围:0.02 Ω 至 130 KΩ
    - 功率额定值:25°C 时为 30 W;自由空气安装时为 2.25 W
    - 容差:±1%,±5%
    - 温度系数(TCR):±100 PPM/°C 至 ±600 PPM/°C
    - 热阻(Rthj):4.2 °C/W
    - 最大工作电压:√PR,最高为 250 V
    - 绝缘电阻:10 GΩ
    - 工作温度范围:-55°C 至 +150°C

    产品特点和优势


    - 低电感设计:显著减少电感带来的干扰,提高系统稳定性。
    - 陶瓷背板:提升散热效率,增强机械强度。
    - 高功率额定值:适用于多种高功率应用场景。
    - AEC-Q200 认证:确保满足汽车电子相关标准。
    - RoHS 合规:环保材料,无有害物质。

    应用案例和使用建议


    - 应用领域:电源供应、电机驱动、测试和测量、整流器
    - 典型应用:
    - 电源供应:在开关电源中作为限流电阻,保护电源不受过载损坏。
    - 电机驱动:用于电机控制系统中的电流测量,确保电机稳定运行。
    - 测试和测量:在精密仪器中作为参考电阻,提高测量精度。
    - 整流器:用于整流电路中,减少电路损耗。
    使用建议:
    - 在高温环境下使用时,需要考虑热阻对电阻值的影响,适当增加散热措施。
    - 选择合适的电阻值以满足电路需求,避免因电阻值过大或过小导致系统不稳定。
    - 针对高功率应用场景,确保散热系统良好,以防止电阻因过热而失效。

    兼容性和支持


    - 兼容性:与多种电子元件兼容,适用于广泛的应用场景。
    - 厂商支持:
    - 亚洲地区:电话:+886-2 2562-4117,邮箱:asiacus@bourns.com
    - 欧洲、中东和非洲地区:电话:+36 88 520 390,邮箱:eurocus@bourns.com
    - 美洲地区:电话:+1-951 781-5500,邮箱:americus@bourns.com

    常见问题与解决方案


    - 问题 1:如何正确选择电阻值?
    - 解决方案:根据具体应用要求选择合适的电阻值,参考手册中的典型电阻值表。

    - 问题 2:如何处理电阻过热?
    - 解决方案:增加散热措施,如安装散热片或采用强制风冷。

    - 问题 3:如何确认产品性能?
    - 解决方案:在实际应用环境中进行验证,确保符合设计要求。

    总结和推荐


    综合评估:
    - 优点:高功率额定值、低电感、陶瓷背板和高可靠性。
    - 适用性:适用于多种高功率和高精度应用场景,如电源供应和电机驱动。
    - 市场竞争力:在同类产品中具有明显的竞争优势,尤其是在汽车电子领域。
    推荐使用:
    - 强烈推荐使用 Bourns PWR221T-30 系列功率电阻,特别是在需要高可靠性、高精度和稳定性的应用场合。确保按照手册中的建议进行安装和使用,以充分发挥其性能。

PWR221T-30-R250F参数

参数
电阻值 250mΩ
精度 ±1%
额定功率 30W
温度系数 ±100ppm/℃
长*宽*高 10.41mm*3.18mm*19.3mm
通用封装 TO-220-2
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 管装

PWR221T-30-R250F厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

PWR221T-30-R250F数据手册

厂牌 PDF简要描述 下载
BOURNS 通孔电阻 BOURNS PWR221T-30-R250F PWR221T-30-R250F数据手册

PWR221T-30-R250F封装设计

查看详情并下载
Symbol
Footprint
3D Model
