4309R-101-104LF

产品分类: 网络阵列电阻
厂牌: BOURNS
产品描述: 100KΩ ±2% ±50ppm/℃ 50ppm/℃ 200mW SIP-9 通孔安装 22.45mm*2.16mm*4.95mm
供应商型号: N-4309R-101-104LF
供应商: 云汉优选
标准整包数: 1

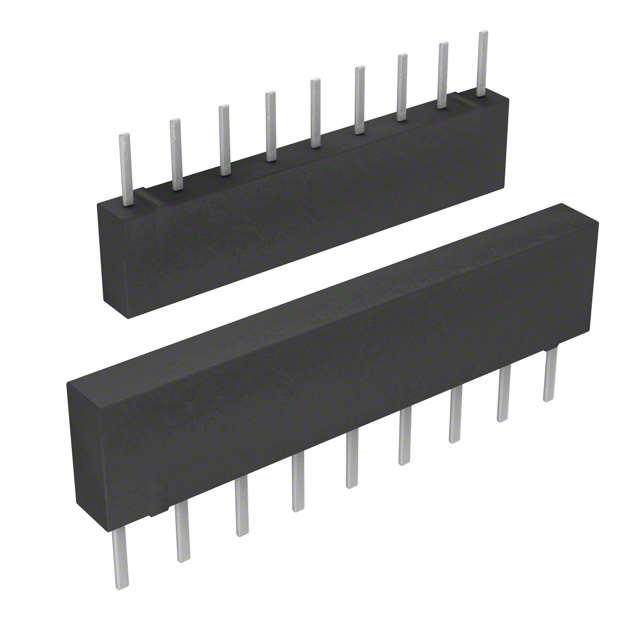

BOURNS 网络阵列电阻 4309R-101-104LF

4309R-101-104LF概述

    4300R 系列厚膜模塑单列直插式电阻器

    产品简介


    4300R 系列是Bourns公司生产的厚膜模塑单列直插式(SIP)电阻器。它们提供多种电阻值范围,适用于广泛的电子电路应用。这类电阻器以其低剖面设计而闻名,能够与双列直插式封装(DIP)兼容,同时支持自动插入设备。这些特性使其成为现代电子产品中的理想选择,适用于各种工业和消费级应用。

    技术参数


    - 电阻范围: 10 欧姆到 10 兆欧姆
    - 最大工作电压: 100 V
    - 温度系数 (TCR):
    - 50 欧姆到 2.2 兆欧姆: ±100 ppm/°C
    - 50 欧姆以下: ±250 ppm/°C
    - 2.2 兆欧姆以上: ±250 ppm/°C
    - TCR 跟踪: 最大 50 ppm/°C,相等值
    - 电阻容差:
    - 10 欧姆到 49 欧姆: ±1 欧姆
    - 50 欧姆到 5 兆欧姆: ±2%
    - 5 兆欧姆以上: ±5%
    - 额定功率:
    - 70°C 时: 0.20 瓦至 1.38 瓦
    - 绝缘电阻: 最小 10,000 兆欧姆
    - 介电强度: 200 VRMS
    - 引脚可焊性: 符合 MIL-STD-202 方法 208 的要求
    - 温度范围: -55°C 到 +125°C
    - 端子强度: ±0.25%
    - 热冲击: ±0.25%

    产品特点和优势


    4300R 系列电阻器具备多项显著优势:
    - 低剖面设计:适用于需要紧凑空间的应用。
    - 自动插入设备兼容:易于自动化生产流程。
    - 卓越的封装完整性:保证长期稳定性能。
    - 高精度:±0.5% 的容差提高应用准确性。
    - 良好的温度系数:确保在不同环境温度下的稳定表现。
    这些特性使4300R系列在复杂和苛刻的环境中表现出色,适合在消费电子、通信设备和工业控制等领域广泛使用。

    应用案例和使用建议


    这些电阻器可以应用于多种场景,如DRAM内存、SCSI接口和R/2R梯形网络等。例如,在DRAM应用中,这些电阻器可以帮助调节信号传输的稳定性和减少噪声干扰。
    使用建议:
    - 在高温环境下使用时,建议根据温度-功率曲线进行降额操作。
    - 在选择电阻器时,考虑温度系数的影响,以确保电阻值在不同环境下的稳定性。
    - 使用自动插入设备安装时,确保符合制造商的要求,以避免焊接不良问题。

    兼容性和支持


    4300R系列电阻器具有广泛的兼容性,能够与常见的电子元件和设备良好匹配。制造商提供了详尽的技术支持,包括技术文档、应用指南和客户服务,以帮助用户更好地理解和使用这些产品。

    常见问题与解决方案


    1. 问题: 电阻器在高温下性能不稳定。
    - 解决方案: 检查是否遵循了正确的温度-功率降额曲线,确保负载不超过规定范围。
    2. 问题: 电阻器在焊接过程中出现故障。
    - 解决方案: 确保焊接过程符合相关标准,如MIL-STD-202方法208。
    3. 问题: 电阻器在使用中出现过热现象。
    - 解决方案: 检查是否有足够的散热措施,并适当降低工作负荷。

    总结和推荐


    4300R系列厚膜模塑单列直插式电阻器凭借其卓越的性能、广泛的适用范围和可靠性,在市场上占据重要地位。其低剖面设计、兼容自动插入设备的特点以及优异的温度稳定性使其在各种复杂环境中都能表现优异。强烈推荐使用这些电阻器,特别是对于那些对精确度和可靠性能有高要求的应用。

4309R-101-104LF参数

参数
电阻值 100KΩ
电阻个数 -
精度 ±2%
温度系数 ±50ppm/℃
电阻器匹配率漂移 50ppm/℃
引脚数量 -
电阻匹配比 -
单个电阻功率 200mW
长*宽*高 22.45mm*2.16mm*4.95mm
通用封装 SIP-9
安装方式 通孔安装
零件状态 在售
包装方式 管装

4309R-101-104LF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

4309R-101-104LF数据手册

厂牌 PDF简要描述 下载
BOURNS 网络阵列电阻 BOURNS 4309R-101-104LF 4309R-101-104LF数据手册

4309R-101-104LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
