3059Y-1-501

厂牌: BOURNS
产品描述: 500Ω ±10% 1W ±100ppm/℃ 底座安装 8mm(高度)
供应商型号: CEI-3059Y-1-501
供应商: 海外现货
标准整包数: 1
BOURNS 电位器及其他可变电阻器 3059Y-1-501

3059Y-1-501概述


    产品简介

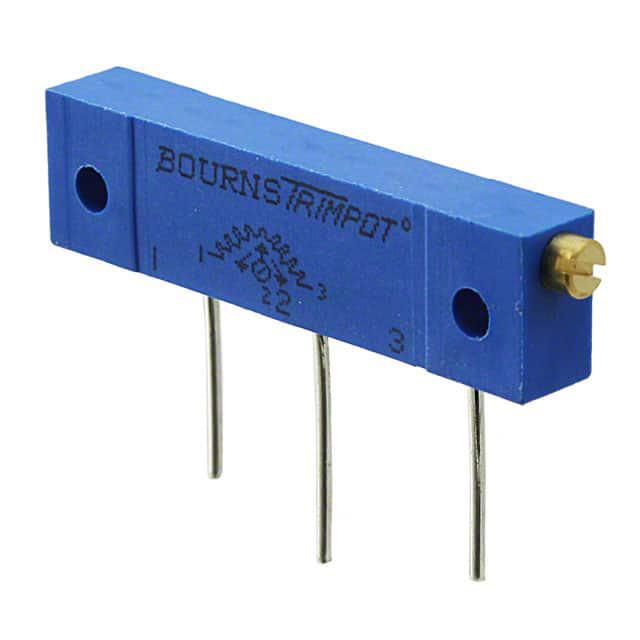

    3059 Trimpot® 调节电位器
    3059 Trimpot® 是一款多圈调节电位器,适用于工业和密封应用场合。它可以安装面板,并且已列入 MIL-PRF-22097 的合格供应商名单(QPL)。该电位器提供 RoHS 兼容版本,具有卓越的耐用性和可靠性。3059 Trimpot® 广泛应用于需要高精度调整的应用场景,例如航空航天、仪器仪表和测试设备等领域。

    技术参数


    电气特性
    - 标准电阻范围: 0.1 Ω 至 2 MΩ
    - 电阻公差: ±10%(可选更严格公差)
    - 绝对最小电阻: 1% 或 2 Ω(较大者)
    - 接触电阻变化: 1% 或 1 Ω(较大者)
    - 电压调整精度: ±0.01%
    - 电阻调整精度: ±0.05%
    - 分辨率: 无限
    - 绝缘电阻: 500 VDC 下最小 1,000 MΩ
    - 介电强度:
    - 海平面: 900 VAC
    - 70,000 英尺: 350 VAC
    - 有效行程: 22 圈
    环境特性
    - 功率额定值:
    - 在 70°C 时为 1.0 W
    - 在 150°C 时为 0 W
    - 温度范围: -55°C 至 +150°C
    - 温度系数: ±100 ppm/°C
    - 密封测试: 85°C 氟化物浸润(针式)
    - 湿度: MIL-STD-202 方法 106(ΔTR 2%,IR 10 MΩ)
    - 振动: 20 G(ΔTR 1%,ΔVR 1%)
    - 冲击: 50 G(ΔTR 1%,ΔVR 1%)
    物理特性
    - 扭矩: 最大 5.0 盎司·英寸
    - 机械停止: 刮片空转
    - 终端: 可焊接印刷电路板引脚
    - 柔性引线: 7 根 30 AWG
    - 重量: 0.1 盎司
    - 标记: 生产商标识,电阻码,引脚号,日期代码,制造商型号和样式

    产品特点和优势


    1. 多圈调节: 22 圈的有效行程提供了极高的调整精度。
    2. 工业密封: 确保在恶劣环境下仍能正常工作。
    3. 面板安装选项: 方便安装于各种控制面板上。
    4. 符合标准: 已列入 MIL-PRF-22097 合格供应商名单,确保质量和可靠性。
    5. RoHS 兼容: 符合环保要求,适用于全球市场。

    应用案例和使用建议


    3059 Trimpot® 主要用于需要精确调节的应用场景,如工业控制设备、航空航天仪器、医疗设备和测量设备等。为了最大化其性能,建议:
    - 在安装前进行详细的环境适应性测试,以确保在实际使用环境中表现出色。
    - 保持调节操作平稳,避免过度旋转造成磨损。
    - 定期检查并清洁电位器,确保长期稳定的工作。

    兼容性和支持


    - 兼容性: 该产品可与其他标准连接器配合使用,适用于多种工业设备和电路设计。
    - 支持: Bourns 提供全面的技术支持和客户服务中心,用户可以访问官方网站获取详细资料和在线支持。

    常见问题与解决方案


    1. 问题: 电阻读数不稳定。
    - 解决方案: 检查是否接触不良,或者重新校准设备。

    2. 问题: 扭矩过大导致难以调节。
    - 解决方案: 轻轻润滑刮片和引脚,减小摩擦力。

    总结和推荐


    综上所述,3059 Trimpot® 是一款高性能、高可靠性的调节电位器,适合在苛刻的工业和航空航天环境中使用。其多圈调节、密封和面板安装选项使其成为众多应用的理想选择。如果您需要高精度的电阻调节解决方案,强烈推荐使用 3059 Trimpot®。

3059Y-1-501参数

参数
电阻值 500Ω
精度 ±10%
额定功率 1W
温度系数 ±100ppm/℃
额定电压 -
锥度 -
长*宽*高 8mm(高度)
安装方式 底座安装
零件状态 在售
包装方式 管装

3059Y-1-501厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3059Y-1-501数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3059Y-1-501 3059Y-1-501数据手册

3059Y-1-501封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 11.999 ¥ 101.3916
50+ $ 10.205 ¥ 86.2322
100+ $ 8.996 ¥ 76.0162
500+ $ 8.398 ¥ 70.9631
1000+ $ 7.202 ¥ 60.8569
库存: 52
起订量: 25 增量: 1
交货地:
最小起订量为:1
合计: ¥ 101.39
