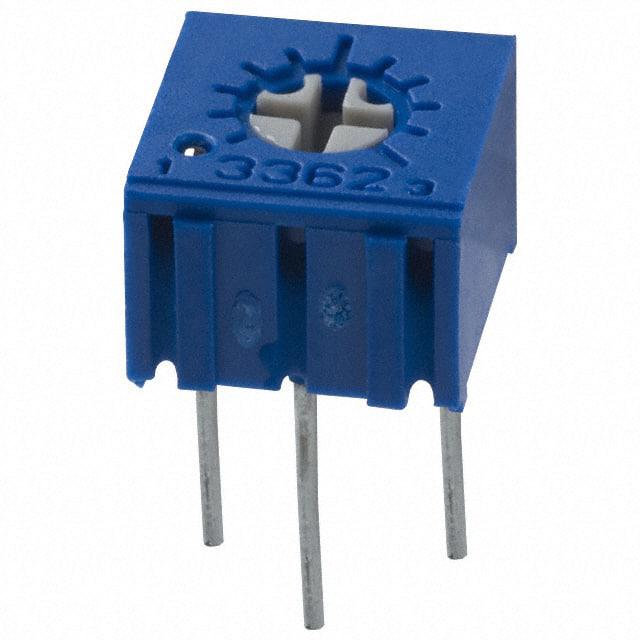

3362R-1-103LF

厂牌: BOURNS
产品描述: 10KΩ ±10% 500mW ±100ppm/℃ 线性 300V 插件 通孔安装 4.7mm(高度)
供应商型号: 3362R-1-103LF
供应商: Master
标准整包数: 250
BOURNS 电位器及其他可变电阻器 3362R-1-103LF

3362R-1-103LF概述

    3362 - 1/4" Square Trimpot® Trimming Potentiometer 技术手册概述

    产品简介


    3362 - 1/4" Square Trimpot® 是一款单圈陶瓷工业密封式微调电位器,适用于各种需要精密调整的应用。它特别适合于需要抗恶劣环境和自动机器装配接口的设计。该产品提供多种阻值选择,并且可以定制不同的包装方式以满足不同用户的需要。

    技术参数


    - 电气特性:
    - 标准电阻范围:10 欧姆至 2 兆欧姆
    - 阻值容差:±10%
    - 最小绝对阻值:1% 或 2 欧姆(取较大者)
    - 接触电阻变化:1% 或 3 欧姆(取较大者)
    - 电压分压精度:±0.05%
    - 滑动变阻器精度:±0.15%
    - 分辨率:无限
    - 绝缘电阻:500 VDC 时 ≥1000 兆欧姆
    - 击穿强度:海拔高度 ≤ 80,000 英尺时为 350 VAC
    - 调整角度:240°

    - 环境特性:
    - 功率等级:在 70°C 下 0.50 瓦,在 125°C 下为 0 瓦
    - 温度范围:-55°C 至 +125°C
    - 温度系数:±100 ppm/°C
    - 密封测试:在 85°C 下的氟里昂环境
    - 湿度:MIL-STD-202 方法 103,96 小时内湿度变化 ≤ 2%
    - 振动:30 G 内阻值变化 ≤ 1%
    - 冲击:100 G 内阻值变化 ≤ 1%
    - 寿命测试:1000 小时,功率为 0.5 瓦,温度为 70°C,阻值变化 ≤ 3%
    - 旋转寿命:200 周期,阻值变化 ≤ 3%

    产品特点和优势


    - 设计先进:采用单圈陶瓷结构,工业级密封设计,适合自动机器装配接口。
    - 环境适应性强:能够在恶劣环境中正常工作,能够承受浸洗清洁过程。
    - 高精度:具备较高的电压分压精度和滑动变阻器精度。
    - 环保:提供符合 RoHS 指令的版本。
    - 定制化:可提供卷带包装,方便大规模生产使用。

    应用案例和使用建议


    3362 - 1/4" Square Trimpot® 可广泛应用于医疗设备、工业自动化系统、仪器仪表等领域,尤其是在需要精细调节的场合。例如,在医疗设备中,它可以用于精密传感器的微调;在工业自动化系统中,可用于控制和调整各类机械参数。使用建议包括:在安装时确保良好的电气接触,避免物理损坏;在清洗过程中,注意保持密封性,防止湿气进入。

    兼容性和支持


    该产品兼容多种标准电气连接,可以与大多数常见的控制系统和电路板相匹配。Bourns 提供技术支持和售后保障,包括详细的使用手册和技术文档,以及定期的技术咨询和服务。

    常见问题与解决方案


    - 问题:如何更换该电位器的阻值?
    - 解决方案:可以通过改变其接线方式或者重新配置来调整阻值,具体方法请参阅技术手册中的详细说明。
    - 问题:长时间使用后出现阻值漂移怎么办?
    - 解决方案:首先检查是否有外部因素如温度变化导致,如果确定是内部因素,建议联系厂家进行检修或更换新的电位器。

    总结和推荐


    总体来说,3362 - 1/4" Square Trimpot® 是一款高性能、高可靠性的电位器,具有多种显著的优势和广泛的应用前景。其在恶劣环境下的出色表现和广泛的兼容性使其成为许多高要求应用的理想选择。因此,强烈推荐该产品在对精度和稳定性有严格要求的应用中使用。

3362R-1-103LF参数

参数
电阻值 10KΩ
精度 ±10%
额定功率 500mW
温度系数 ±100ppm/℃
额定电压 300V
锥度 线性
长*宽*高 4.7mm(高度)
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

3362R-1-103LF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3362R-1-103LF数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3362R-1-103LF 3362R-1-103LF数据手册

3362R-1-103LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ $ 0.7281 ¥ 6.054
500+ $ 0.6889 ¥ 5.7278
1000+ $ 0.6275 ¥ 5.2148
2500+ $ 0.6151 ¥ 5.0368
5000+ $ 0.6066 ¥ 4.9677
7500+ $ 0.5971 ¥ 4.8899
10000+ $ 0.5887 ¥ 4.8208
15000+ $ 0.5887 ¥ 4.8208
库存: 750
起订量: 250 增量: 0
交货地:
最小起订量为:250
合计: ¥ 1513.5
