首页  >  产品百科  >  ZV 40 K 1210 251 NI R1

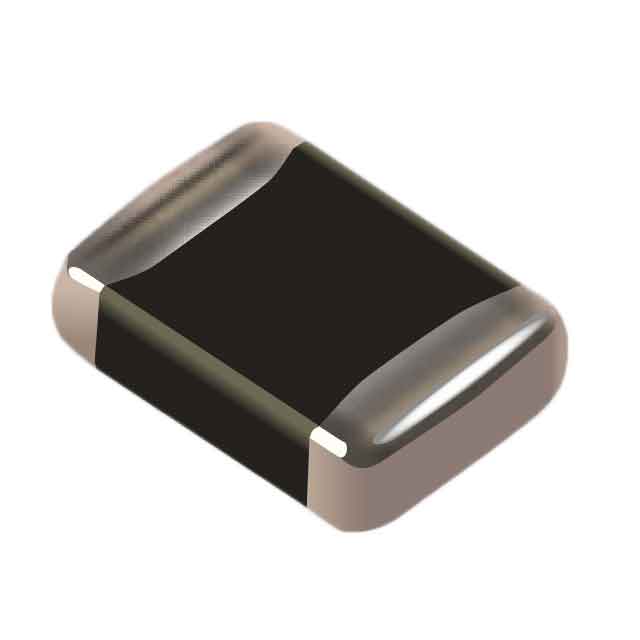

ZV 40 K 1210 251 NI R1

产品分类: 压敏电阻
厂牌: BOURNS
产品描述: 68V 250A 1 61.2V 748V 56V 40V 2.4J 570pF@1kHz 1210 贴片安装
供应商型号:
供应商:
标准整包数: 0
BOURNS 压敏电阻 ZV 40 K 1210 251 NI R1

ZV 40 K 1210 251 NI R1概述

    ZV SMD 系列 - 低电压压敏电阻技术手册

    1. 产品简介


    ZV SMD系列低电压压敏电阻是专为保护敏感电子设备免受低电压区域高压突波损害而设计的。这些压敏电阻采用多层结构,能够有效吸收瞬态能量,由于改进的能量体积分布和功率耗散能力,它们具有出色的瞬态能量吸收性能。该系列产品覆盖宽广的直流工作电压范围,从3V到170V不等。此外,ZV系列的独立抑制特性使得其在宽温度范围(-55°C至+125°C)内提供稳定的保护效果。

    2. 技术参数


    - 直流电压范围:3V 至 170V
    - 交流电压范围:2V 至 130V
    - 峰值单脉冲浪涌电流:8/20 µs 波形,30A 至 1200A
    - 单脉冲浪涌能量:10/1000 µs 波形,0.1J 至 12.2J
    - 工作温度范围:-55°C 至 +125°C
    - 存储温度范围:-55°C 至 +150°C
    - 阈值电压温度系数:< +0.05%/°C
    - 响应时间:< 2ns
    - 最大连续工作温度:+125°C

    3. 产品特点和优势


    - 多型号选择:ZV系列提供了六种不同型号,包括0603、0805、1206、1210、1812和2220。
    - 广泛的电流和能量处理能力:能够处理各种电流和能量水平,确保在多种应用场景中的可靠性。
    - 快速响应时间:小于2ns的响应时间使得压敏电阻能够在瞬态事件发生时迅速作出反应。
    - 低钳位电压:降低电压钳位,提高电路的安全性和稳定性。
    - 高温耐受性:能够在高达+125°C的环境中连续运行,适应严苛的工作环境。
    - 符合RoHS标准:符合欧盟的有害物质限制指令,环保且安全。

    4. 应用案例和使用建议


    ZV SMD系列广泛应用于电路板级别的感应开关抑制和其他瞬态事件防护,例如浪涌电压。其还可以用于静电放电(ESD)防护,以满足IEC 1000-4-2、MIL-STD 883C Method 3015.7及其他行业标准。此外,它能够替代较大的表面贴装TVS齐纳二极管,在许多应用场景中发挥重要作用。推荐在电子产品的电磁兼容性和IC及晶体管的瞬态电压保护中使用。

    5. 兼容性和支持


    ZV SMD系列与大多数标准SMT(表面贴装技术)设备兼容,可以轻松集成到现有的电路设计中。Bourns公司提供全面的技术支持和售后服务,包括在线文档、培训资源和技术咨询,帮助用户更好地理解和应用产品。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 高温环境下工作导致性能下降 | 确保散热设计良好,使用散热片或风扇等辅助散热措施。 |
    | 持续高电流工作导致损坏 | 减少负载或增加外接电阻,避免超过额定电流。 |
    | 工作温度超出规定范围 | 使用温控装置或调整环境温度,确保在推荐温度范围内工作。 |

    7. 总结和推荐


    ZV SMD系列低电压压敏电阻凭借其出色的瞬态能量吸收能力、宽广的工作温度范围和可靠的稳定性,成为电子设备保护的理想选择。其广泛的电流和能量处理能力使其适用于多种应用场景。我们强烈推荐用户根据具体需求选择合适的型号,并在实际应用中进行验证,以确保最佳的保护效果。

ZV 40 K 1210 251 NI R1参数

参数
压敏电压 68V
最大压敏电压 748V
最大直流电压 56V
浪涌电流 250A
能量 2.4J
不同频率时的电容 570pF@1kHz
电路数 1
最大交流电压 40V
最小压敏电压 61.2V
通用封装 1210
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

ZV 40 K 1210 251 NI R1厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

ZV 40 K 1210 251 NI R1数据手册

厂牌 PDF简要描述 下载
BOURNS 压敏电阻 BOURNS ZV 40 K 1210 251 NI R1 ZV 40 K 1210 251 NI R1数据手册

ZV 40 K 1210 251 NI R1封装设计

查看详情并下载
Symbol
Footprint
3D Model
