4310R-101-563LF

产品分类: 网络阵列电阻
厂牌: BOURNS
产品描述: 56KΩ ±2% ±50ppm/℃ 50ppm/℃ 200mW SIP-10 通孔安装 24.99mm*2.16mm*4.95mm
供应商型号: N-4310R-101-563LF
供应商: 云汉优选
标准整包数: 1

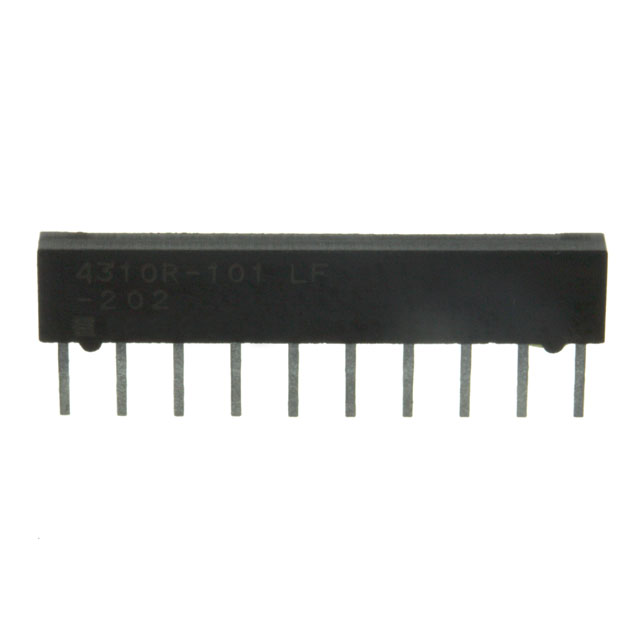

BOURNS 网络阵列电阻 4310R-101-563LF

4310R-101-563LF概述


    产品简介


    4300R系列厚膜模制单列直插式电阻器(SIP)是高性能的电子元器件,广泛应用于多种电路设计中。这些电阻器以其高精度、良好的耐温特性和出色的机械性能著称,能够满足现代电子设备对稳定性与可靠性的需求。其主要应用领域包括计算机内存模块(如DRAM)、网络接口卡(如SCSI应用)以及高精度模拟电路设计。

    技术参数


    | 参数 | 值 |

    | 电阻范围 | 10 欧姆至 10 兆欧姆 |
    | 最大工作电压 | 100 V |
    | 温度系数(Ω 至 2.2 兆欧) | ±100 ppm/°C |
    | 最高工作温度 | -55°C 至 +125°C |
    | 绝缘电阻 | ≥10,000 兆欧 |
    | 额定功率(70°C) | 0.75 W 至 1.38 W |
    | 封装材料 | Novolac 环氧树脂 |

    产品特点和优势


    4300R系列电阻器具备多项卓越的特点,使其在市场上具有显著的竞争优势:
    - RoHS合规:符合欧盟RoHS指令要求,适用于环保型电子产品制造。
    - 低外形设计:与DIP兼容,便于自动化插入设备使用。
    - 优异的封装完整性:确保长期稳定性和可靠性。
    - 改进的容差:提供±0.5%的高精度选项,适用于精密电路。

    应用案例和使用建议


    典型应用包括DRAM内存条上的终端电阻、R/2R梯形网络以及SCSI接口电路。在实际使用中,建议根据具体电路需求选择合适的电阻值及配置方式。例如,在高速信号传输线路中,推荐采用双端子配置以减少寄生效应;而在电源管理部分,则可选用单端配置来提高电流承载能力。

    兼容性和支持


    该系列产品已实现与主流自动插件设备的良好兼容。Bourns公司提供了详尽的技术文档和支持服务,帮助客户快速上手并解决问题。此外,对于非标准阻值的需求,也可以通过定制化生产满足特殊设计的要求。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 工作温度超出额定范围 | 确保安装环境符合规定的工作温度区间 |
    | 输出信号失真严重 | 检查电路连接是否正确,必要时更换型号 |

    总结和推荐


    综上所述,4300R系列厚膜模制SIP电阻器凭借其出色的性能参数、灵活的应用场景及完善的售后服务,在众多高端电子项目中展现了强大的竞争力。无论是从精度还是耐用性角度来看,这款产品都是值得信赖的选择。因此,我们强烈推荐此款电阻器作为您的首选解决方案。

4310R-101-563LF参数

参数
电阻值 56KΩ
电阻个数 -
精度 ±2%
温度系数 ±50ppm/℃
引脚数量 -
电阻匹配比 -
单个电阻功率 200mW
电阻器匹配率漂移 50ppm/℃
长*宽*高 24.99mm*2.16mm*4.95mm
通用封装 SIP-10
安装方式 通孔安装
零件状态 在售
包装方式 管装

4310R-101-563LF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

4310R-101-563LF数据手册

厂牌 PDF简要描述 下载
BOURNS 网络阵列电阻 BOURNS 4310R-101-563LF 4310R-101-563LF数据手册

4310R-101-563LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
