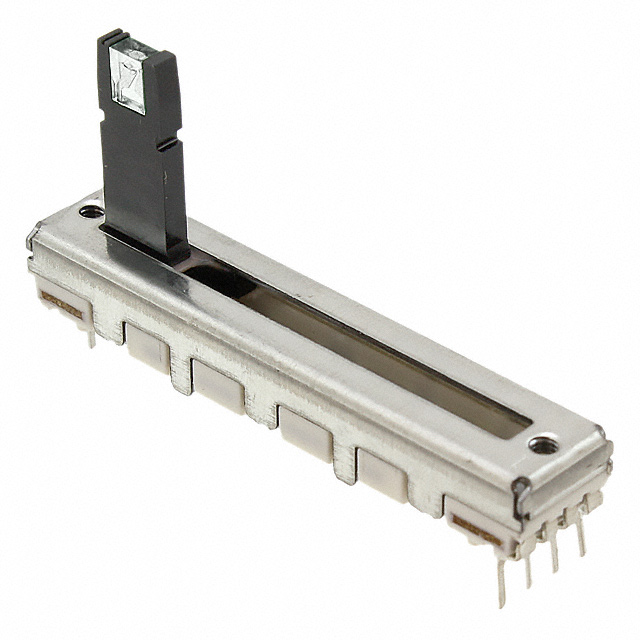

PTL30-19G1-103B2

厂牌: BOURNS
产品描述: 10KΩ ±20% 100mW 线性 通孔安装 45mm*9mm*7mm
供应商型号: PTL30-19G1-103B2-ND
供应商: Digi-Key
标准整包数: 1
BOURNS 电位器及其他可变电阻器 PTL30-19G1-103B2

PTL30-19G1-103B2概述

    PTL系列滑动电位器带LED

    产品简介


    PTL系列滑动电位器(带LED)是一种集成了电位器功能的电子元器件,具备LED照明功能。它的主要用途包括混音控制台、打击乐机、键盘和合成器以及均衡器等。这些特性使其成为音频设备及各类工业应用的理想选择。

    技术参数


    - 电阻范围:1千欧姆至1兆欧姆
    - 电阻公差:±20%
    - 端电阻:最大20欧姆(旅行长度30毫米)
    - 绝缘电阻(250VDC):最小100兆欧姆
    - 耐电压(交流300V)
    - 标准线性功率等级:
    - 20毫米行程:0.05瓦
    - 30毫米行程:0.1瓦
    - 45毫米行程:0.125瓦
    - 60毫米行程:0.2瓦
    - 100毫米行程:0.2瓦
    - 标准音频功率等级:
    - 20毫米行程:0.025瓦
    - 30毫米行程:0.05瓦
    - 45毫米行程:0.06瓦
    - 60毫米行程:0.1瓦
    - 100毫米行程:0.1瓦
    - 温度范围:-10°C至+55°C
    - 操作力:30gf至250gf
    - 中心锁定力:20gf至200gf
    - 停止强度:最小5kgf
    - 轴向力:最小5kgf
    - 轴摆动:最大2(2xL/20)毫米p-p
    - 焊接条件:
    - 手动焊接:300°C ±5°C持续3秒
    - 波峰焊接:260°C ±5°C持续5秒

    产品特点和优势


    - 碳元素:提供高可靠性。
    - LED颜色选择:红、橙、绿、琥珀和白色可供选择。
    - 中心锁定选项:提升精确度和稳定性。
    - 多种电阻斜率:适用于不同应用场景。
    - 多种杠杆长度:满足不同安装需求。
    - 多种可选功能:如多种电阻斜率和杠杆大小。

    应用案例和使用建议


    PTL系列滑动电位器带LED适用于多种音频设备和工业控制面板,比如混音器和合成器。实际应用中,可以根据具体应用需求选择合适的行程长度和电阻值。建议在安装时确保焊接条件符合要求,并进行适当的测试以确保最佳性能。

    兼容性和支持


    该产品设计为标准安装,适合大多数常见的工业标准安装孔。制造商提供了详尽的技术支持,包括焊接条件指导、使用手册和技术文档。此外,还可以通过官方渠道获得进一步的帮助和支持。

    常见问题与解决方案


    - 问题1:焊接后发现接触不良。解决方案:检查焊接质量,确保所有连接点正确无误。如果问题依旧,建议联系技术支持。
    - 问题2:设备工作过程中噪声过大。解决方案:检查周围环境是否有电磁干扰,同时确保设备接地良好。如有需要,更换屏蔽更好的产品。

    总结和推荐


    PTL系列滑动电位器带LED以其高度的可靠性和多样性,在音频设备和工业控制应用中表现优异。无论是在复杂环境下还是在需要精细调节的应用中,PTL系列都能展现出卓越的性能。强烈推荐用于需要高精度和高稳定性的应用场合。

PTL30-19G1-103B2参数

参数
电阻值 10KΩ
精度 ±20%
额定功率 100mW
温度系数 -
额定电压 -
锥度 线性
长*宽*高 45mm*9mm*7mm
安装方式 通孔安装
零件状态 在售
包装方式 托盘

PTL30-19G1-103B2厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

PTL30-19G1-103B2数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS PTL30-19G1-103B2 PTL30-19G1-103B2数据手册

PTL30-19G1-103B2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.3575 ¥ 19.9209
10+ $ 1.9483 ¥ 16.4633
25+ $ 1.7466 ¥ 14.7586
40+ $ 1.6172 ¥ 13.4025
80+ $ 1.5525 ¥ 12.866
230+ $ 1.4877 ¥ 12.3296
600+ $ 1.229 ¥ 10.1852
1200+ $ 1.1643 ¥ 9.6492
5400+ $ 1.1388 ¥ 9.4378
库存: 880
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 19.92
直接购买
加入购物车
