首页  >  产品百科  >  3252W-1-502LF

3252W-1-502LF

厂牌: BOURNS
产品描述: 5KΩ ±10% 750mW ±100ppm/℃ 线性 500V(DC) 底座安装 12.7mm(高度)
供应商型号: 652-3252W-1-502LF
供应商: Mouser
标准整包数: 1

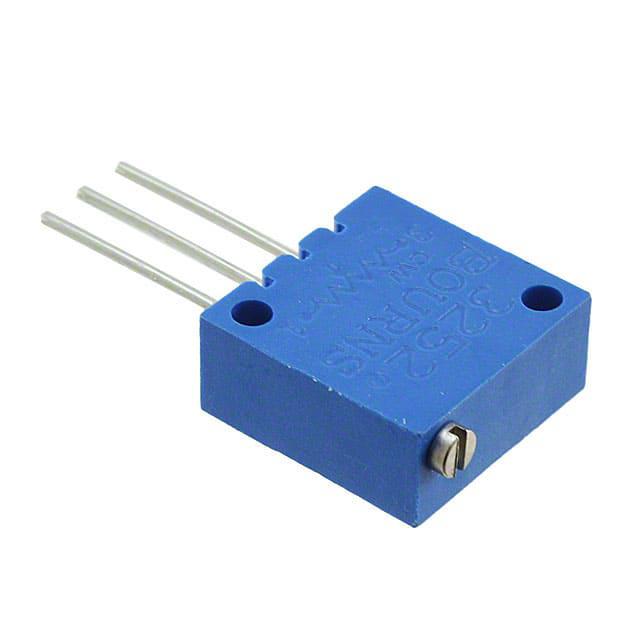

BOURNS 电位器及其他可变电阻器 3252W-1-502LF

3252W-1-502LF概述

    3252 - 1/2 ˝ Square Trimpot® Trimming Potentiometer

    1. 产品简介


    3252 - 1/2 ˝ Square Trimpot® Trimming Potentiometer 是一款适用于多种应用场合的多圈/陶瓷密封电位计。它采用多种安装方式,且符合RoHS标准,适用于调谐器和精密仪器。该产品具有紧凑的设计,适用于狭小空间内的应用,并且易于集成到各种电路设计中。

    2. 技术参数


    | 参数 | 描述 |

    | 标准电阻范围 | 10 到 2 兆欧姆 |
    | 电阻容差 | ±10% |
    | 最小绝对电阻 | ≥1% 或 2 欧姆(取较大者) |
    | 接触电阻变化 | ≥1% 或 2 欧姆(取较大者) |
    | 电压调节精度 | ±0.01% |
    | 电阻调节精度 | ±0.05% |
    | 无限分辨率
    | 绝缘电阻 | ≥1000 兆欧姆 |
    | 工作电压 | 400 VDC |
    | 有效行程 | 25 圈(标称) |
    | 功率额定值 | 85°C:0.75 瓦;150°C:0 瓦 |
    | 温度范围 | -65°C 到 +150°C |
    | 温度系数 | ±100 ppm/°C |
    | 密封测试 | 85°C 氟里昂 |
    | 湿度试验 | MIL-STD-202 方法 103;96 小时 |
    | 振动试验 | 30 G |
    | 冲击试验 | 100 G |
    | 负载寿命 | 1000 小时,0.75 瓦 |
    | 旋转寿命 | 200 周期 |
    | 最大扭矩 | 5.0 盎司英寸 |
    | 机械止动 | 旋钮空转 |
    | 重量 | 0.065 盎司 |

    3. 产品特点和优势


    - 多功能性和易用性:此电位计适用于广泛的调谐和控制应用,具有高分辨率和高精度的调节能力。
    - 密封结构:耐腐蚀,提供更长的使用寿命。
    - 多圈设计:可以实现精细调节。
    - 面板安装选项:便于集成到系统中。
    - RoHS 合规:确保环保。

    4. 应用案例和使用建议


    - 调谐器:在高精度音频设备和通信系统中用于频率调谐。
    - 精密仪器:适用于需要高度稳定性的仪器仪表。
    - 自动化控制系统:在工业自动化领域中用于精确控制。
    - 使用建议:根据具体应用选择合适的阻值范围,注意环境温度和湿度的影响,以确保长期稳定的性能。

    5. 兼容性和支持


    - 兼容性:该电位计可与其他标准连接器兼容,适用于大多数 PCB 设计。
    - 支持:提供详细的技术文档、调整工具和厂商支持,包括详细的使用指南和维护手册。

    6. 常见问题与解决方案


    - 问题 1:调节不准确。
    - 解决办法:检查安装环境和电气连接是否正确,必要时重新校准。
    - 问题 2:接触电阻不稳定。
    - 解决办法:清洁引脚并重新焊接连接,或更换电位计。
    - 问题 3:寿命不足。
    - 解决办法:检查负载条件是否超出规定范围,必要时更换更高功率等级的产品。

    7. 总结和推荐


    3252 - 1/2 ˝ Square Trimpot® Trimming Potentiometer 在多个关键指标上表现优秀,如高精度调节、高可靠性以及广泛的温度适应性。它适合用于高要求的应用环境,特别是在需要频繁调节的精密仪器中。整体而言,我们强烈推荐这款电位计作为高性能调节控制的最佳选择。

3252W-1-502LF参数

参数
电阻值 5KΩ
精度 ±10%
额定功率 750mW
温度系数 ±100ppm/℃
额定电压 500V(DC)
锥度 线性
长*宽*高 12.7mm(高度)
安装方式 底座安装
零件状态 在售
包装方式 管装

3252W-1-502LF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3252W-1-502LF数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3252W-1-502LF 3252W-1-502LF数据手册

3252W-1-502LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 17.365 ¥ 146.7343
10+ $ 14.4828 ¥ 122.3797
25+ $ 14.2344 ¥ 120.2807
50+ $ 10.9944 ¥ 92.9027
100+ $ 8.5536 ¥ 72.2779
250+ $ 7.5915 ¥ 64.1482
500+ $ 7.4445 ¥ 62.906
1000+ $ 7.245 ¥ 61.2203
库存: 117
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 146.73
