3296W-1-103ALF

厂牌: BOURNS
产品描述: 10KΩ ±10% 500mW ±100ppm/℃ 线性 通孔安装 10.03mm(高度)
供应商型号: 4014484
供应商: 海外现货
标准整包数: 1
BOURNS 电位器及其他可变电阻器 3296W-1-103ALF

3296W-1-103ALF概述

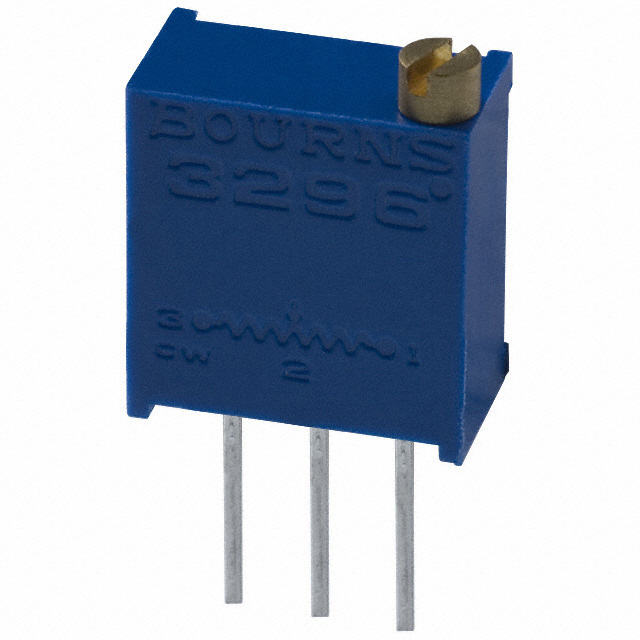

    3296 - 3/8" Square Trimpot® Trimming Potentiometer

    1. 产品简介


    3296 - 3/8" Square Trimpot® 是一款多圈线绕电位器(精密可调电阻),具有高可靠性和稳定性。该产品广泛应用于工业控制、测量设备、航空航天等领域。其主要功能是提供精确的电压调节和电阻值调整,适用于需要高度稳定性和准确性的场合。

    2. 技术参数


    以下是3296型号Trimpot®的主要技术规格和性能参数:
    - 标准阻值范围:10 欧姆到 2 兆欧姆
    - 阻值容差:±10%(可选更严格的容差)
    - 绝对最小阻值:1% 或 2 欧姆(以较高者为准)
    - 接触电阻变化:1.0% 或 3 欧姆(以较高者为准)
    - 调整精度:
    - 电压:±0.01%
    - 电阻:±0.05%
    - 绝缘电阻:≥ 1,000 兆欧姆 @ 500 VDC
    - 介电强度:海平面 900 VAC,70,000 英尺 350 VAC
    - 环境特性:
    - 功率等级:最大 300 VAC,70°C 下为 0.5 瓦,125°C 下为 0 瓦
    - 温度范围:-55°C 至 +125°C
    - 振动:20 G(±1% 变化)
    - 冲击:100 G(±1% 变化)
    - 负载寿命:1,000 小时 @ 0.5 瓦,70°C
    - 旋转寿命:200 周期
    - 物理特性:
    - 最大扭矩:3.0 盎司·英寸
    - 终端:可焊引脚
    - 重量:0.03 盎司

    3. 产品特点和优势


    - 多种终端样式:提供五种不同的终端样式,满足不同应用需求。
    - 密封设计:采用 Chevron 密封设计,提高防尘防水性能。
    - 认证:通过 MIL-R-22097 和 MIL-R-39035 认证,适用于高可靠性要求的应用。
    - 包装选项:提供卷带包装和管装包装,方便自动化生产。
    - 环保合规:符合 RoHS 指令,适用于环保要求高的应用场景。

    4. 应用案例和使用建议


    - 工业控制:在工业自动化系统中用于调节电机速度、温度等参数。
    - 航空航天:用于飞机导航系统中的微调电阻。
    - 医疗设备:用于精确调节仪器的工作参数,确保准确性。
    使用建议:
    - 在选择阻值时,根据具体应用需求选择合适的阻值范围和精度。
    - 定期检查并校准,确保长期稳定性和准确性。
    - 在高振动环境下使用时,注意加强固定,避免因振动导致性能下降。

    5. 兼容性和支持


    - 兼容性:与多种标准接口兼容,可与其他标准电气组件轻松集成。
    - 技术支持:提供详细的处理指南和技术支持,用户可通过点击手册中的链接获取更多信息。

    6. 常见问题与解决方案


    - 问题1:长时间使用后性能下降
    - 解决办法:定期进行负载寿命测试,如发现异常应及时更换。
    - 问题2:接触电阻变化较大
    - 解决办法:确保安装牢固,避免震动和外力影响。
    - 问题3:阻值不准确
    - 解决办法:使用万用表校准,如有必要可联系技术支持。

    7. 总结和推荐


    3296 - 3/8" Square Trimpot® 是一款高性能、高可靠性的精密可调电阻。其独特的密封设计、高精度和多种终端样式使其成为工业控制、航空航天及医疗设备的理想选择。对于需要高度精确和稳定性的应用场景,强烈推荐使用这款产品。

3296W-1-103ALF参数

参数
电阻值 10KΩ
精度 ±10%
额定功率 500mW
温度系数 ±100ppm/℃
锥度 线性
额定电压 -
长*宽*高 10.03mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装

3296W-1-103ALF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3296W-1-103ALF数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3296W-1-103ALF 3296W-1-103ALF数据手册

3296W-1-103ALF封装设计

查看详情并下载
Symbol
Footprint
3D Model
