PER281-P115-N0015

产品分类: 其他传感器
厂牌: BOURNS
产品描述: 伯恩斯 增量型旋转编码器, 增量编码器, 2 位正交信号
供应商型号: PER281-P115-N0015
供应商: 国内现货
标准整包数: 1
BOURNS 其他传感器 PER281-P115-N0015

PER281-P115-N0015概述

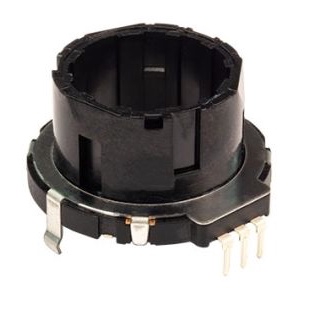

    PER28 - 28 mm Low Profile Incremental Ring Encoder

    1. 产品简介


    PER28是一款低轮廓增量环形编码器,专为需要高精度旋转位置检测的应用而设计。它具备出色的旋转手感(High-class rotational feel)和触觉凸轮反馈(Haptic detent feedback),使得设备的操作更加精确且舒适。PER28符合RoHS标准,是一款绿色环保的产品。

    2. 技术参数


    | 参数 | 值 |

    | 输出 | 2-bit quadrature code |
    | 接触额定值 | 10 mA @ 5 V DC |
    | 绝缘电阻 | 100 MΩ @ 250 V DC |
    | 耐电压 | 300 V AC @ 海平面 |
    | 电气行程 | 连续 |
    | 接触反弹(15 RPM) | 最大2 ms |
    | 工作温度范围 | -30 °C 至 +80 °C |
    | 存储温度范围 | -40 °C 至 +85 °C |
    | 防护等级(IP Rating) | IP 40 |
    | 最大转速(操作) | 60 rpm |
    | 机械角度 | 360°连续 |
    | 凸轮扭矩 | 50至250 gf-cm |
    | 旋转寿命 | 50,000个循环 |
    | 波峰焊接条件 | 230°C持续3秒 |
    | 手工焊接条件 | 300°C持续3秒 |

    3. 产品特点和优势


    - 低轮廓设计:PER28采用低轮廓设计,适合空间受限的应用场合。
    - 高精度旋转感觉:提供出色的旋转手感,提升用户体验。
    - 触觉凸轮反馈:通过触觉反馈提升设备的操作精准度。
    - 环保合规:符合RoHS标准,确保产品在使用过程中对环境友好。

    4. 应用案例和使用建议


    应用案例:PER28广泛应用于工业自动化、机器人技术、医疗设备等领域。例如,在自动化生产线中用于精确定位控制,或在医疗器械中用于精确角度测量。
    使用建议:
    - 在选择PER28时,需考虑工作环境温度、防护等级及安装空间要求。
    - 建议在电路中添加标准噪声抑制滤波器以达到最佳性能。
    - 确保正确接线以避免接触反弹和其他电气问题。

    5. 兼容性和支持


    PER28具有良好的兼容性,可与其他多种电子元器件和设备配合使用。制造商提供了详细的技术支持和售后服务,确保用户在使用过程中能够获得及时的帮助。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 旋转反馈不稳定 | 检查接地线连接是否良好 |
    | 触觉反馈力度不一致 | 调整凸轮扭矩设置 |
    | 设备工作温度超出范围 | 重新选择合适的工作环境 |

    7. 总结和推荐


    PER28是一款高精度、高性能的增量环形编码器,具有低轮廓设计、出色的旋转手感和触觉反馈等显著优势。特别适用于工业自动化和医疗设备等需要精确角度测量的应用。考虑到其可靠性和广泛应用范围,我们强烈推荐使用PER28。
    此总结提供了PER28产品的详细概述,涵盖了其基本功能、技术规格、应用场景及注意事项。希望这些信息能帮助您更好地了解和使用这款先进的电子元器件。

PER281-P115-N0015参数

参数
长*宽*高 29.5mm(长度)*29mm(高度)
安装方式 PCB安装,通孔安装
零件状态 在售
包装方式 托盘

PER281-P115-N0015厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

PER281-P115-N0015数据手册

厂牌 PDF简要描述 下载
BOURNS 其他传感器 BOURNS PER281-P115-N0015 PER281-P115-N0015数据手册

PER281-P115-N0015封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 18.4809
20+ ¥ 17.9216
库存: 123
起订量: 28 增量: 0
交货地:
最小起订量为:20
合计: ¥ 358.43
