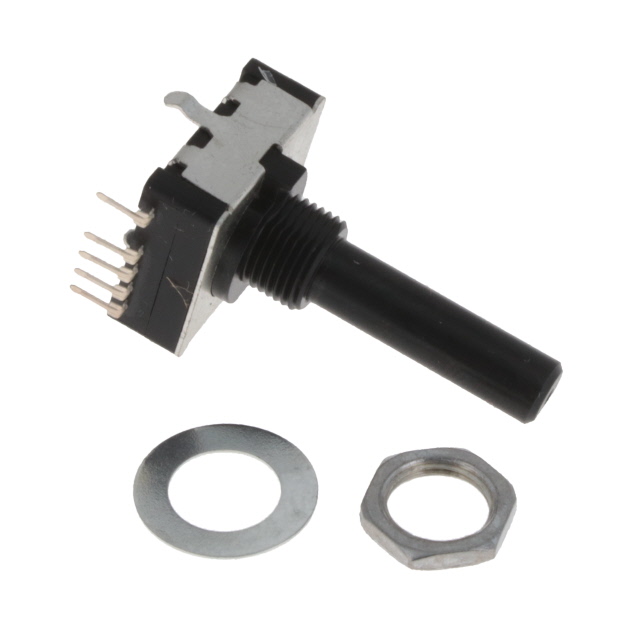

PAC18R1-43D28F

产品分类: 其他传感器
厂牌: BOURNS
产品描述: Bourns 绝对编码器, 60rpm, 格雷编码 (Gray)输出信号, 偏平轴
供应商型号: 3766754
供应商: 海外现货
标准整包数: 1
BOURNS 其他传感器 PAC18R1-43D28F

PAC18R1-43D28F概述

    PAC18R - 18 mm Low Profile Absolute Encoder

    1. 产品简介


    PAC18R是一款低轮廓绝对编码器,主要应用于需要高精度角度检测和反馈的应用场景。该编码器具有紧凑的设计,能够适应有限空间内安装的要求。它的主要功能是通过提供精确的角度位置反馈,帮助提高机械设备的精度和可靠性。应用领域广泛,包括工业自动化、机器人、精密仪器仪表等。

    2. 技术参数


    | 参数类别 | 具体参数 |

    | 输出类型 | 4位格雷码输出 |
    | 接触电流 | 1 mA @ 10 VDC |
    | 绝缘电阻 | 最小10兆欧 @ 500 VDC |
    | 介电强度电压 | 最小500 VAC @ 海平面 |
    | 接触电阻 | 最大100欧姆 |
    | 工作温度范围 | -35°C 至 +70°C (-22°F 至 +158°F) |
    | 存储温度范围 | -40°C 至 +80°C (-40°F 至 +185°F) |
    | 防护等级 | IP64 |
    | 最大转速 | 60 RPM |
    | 连续旋转角度 | 360° 持续 |
    | 起动扭矩 | 10至200 gf-cm |
    | 刻度扭矩 | 350至650 gf-cm |
    | 最大固定力 | 7 kgf-cm |
    | 寿命 | 至少30,000次循环 |
    | 焊接条件 | 波峰焊接:260°C,3秒;手动焊接:350°C,3秒 |
    | 材质 | 绝缘塑料轴和衬套 |

    3. 产品特点和优势


    - 低轮廓设计:紧凑的设计使得PAC18R能够适用于空间受限的环境,如工业自动化和精密机械系统。
    - 高质量旋转手感:通过精心设计,该编码器提供了高质量的旋转手感,保证了使用过程中的舒适性和稳定性。
    - 触觉刻度反馈:Haptic反馈增强了用户的操作体验,特别是在需要精确控制的应用中。
    - 密封轴:该编码器的密封轴设计提高了其在恶劣环境下的防护能力,适合在各种环境中长期使用。
    - 绝缘材料:采用绝缘塑料制成的轴和衬套增加了产品的安全性,防止电气干扰。
    - 符合RoHS标准:确保了产品的环保性,满足严格的环保要求。

    4. 应用案例和使用建议


    PAC18R编码器可用于各种需要精确角度测量的设备中,例如:
    - 工业自动化设备:用于机器人手臂、传送带控制系统等,确保精准的位置控制。
    - 精密仪器:适用于需要高精度角度测量的精密仪器,如显微镜、医疗设备等。
    - 消费电子产品:如高端摄影机云台等,增强用户体验。
    使用建议:
    - 在安装过程中,注意保持编码器的轴和衬套的清洁,避免杂质进入导致磨损。
    - 根据具体应用场景选择合适的转速和扭矩值,以确保长期稳定运行。
    - 定期检查和维护,特别是环境较为恶劣的情况下,定期检查密封状态。

    5. 兼容性和支持


    PAC18R与多种电路板布局兼容,可以方便地集成到现有系统中。制造商提供了详细的文档和技术支持,确保用户能够快速上手并解决使用中的问题。此外,Bourns公司还提供了相关的客户服务和技术支持,为用户提供全面的保障。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 旋转不流畅 | 清理轴和衬套,检查是否有异物 |
    | 触发信号不稳定 | 检查连接线是否接触良好,重新焊接 |
    | 维护寿命短 | 选择合适的环境条件,减少振动和灰尘 |

    7. 总结和推荐


    综上所述,PAC18R是一款功能强大且易于使用的绝对编码器。它具备高精度、高质量的旋转手感、可靠的电气特性及优异的防护能力,适用于多种应用场景。虽然价格可能略高于普通编码器,但其卓越的性能和稳定性使其成为许多高端应用的理想选择。强烈推荐对于需要高精度角度检测和反馈的应用场景,特别是工业自动化、精密仪器等领域。

PAC18R1-43D28F参数

参数
长*宽*高 20.2mm(长度)*38.1mm(高度)
安装方式 PCB安装,通孔安装
零件状态 在售
包装方式 托盘
