PTV111-3220AB103

厂牌: BOURNS
产品描述: 10KΩ ±20% 50mW 线性 面板安装 7.5mm*12mm*31mm
供应商型号:
供应商:
标准整包数: 0
BOURNS 电位器及其他可变电阻器 PTV111-3220AB103

PTV111-3220AB103概述

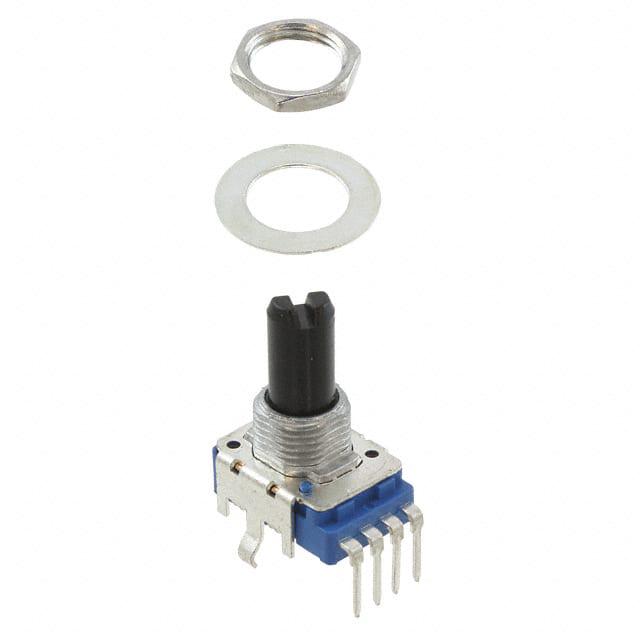

    PTV/PTT Series - 12 mm Potentiometer

    产品简介


    PTV/PTT系列是12毫米电位器(Potentiometer),属于一种可调节电阻值的电子元器件。这些电位器广泛应用于音频/电视设备、放大器、混音器、合成器、个人电脑显示器、家用电器等领域。电位器是一种重要的控制元件,用于调整电路中的电阻值,从而改变电流或电压水平。

    技术参数


    PTV/PTT系列12毫米电位器的技术规格如下:
    - 电位器类型: 碳膜元件,带绝缘轴,安装简便
    - 电气特性:
    - 标准阻值范围:1 kΩ至1 MΩ
    - 标准阻值容差:±20%
    - 剩余电阻:最大1%
    - 滑动噪声:最大100 mV
    - 机械特性:
    - 旋转角度:300° ±5°
    - 旋转扭矩:20到200 g-cm
    - 定位扭矩:30到300 g-cm
    - 终止强度:无套管最小3 kg-cm,有套管最小3 kg-cm
    - 旋转寿命:15,000次
    - 环境特性:
    - 工作温度范围:-10°C至+50°C
    - 功率等级:0.05瓦
    - 最大工作电压:50 V AC,20 V DC
    - 电气图示:
    - 包括1-4针布局
    - 双向旋转

    产品特点和优势


    - 碳膜元件: 高质量且稳定性强
    - 绝缘轴: 安全可靠,防止短路
    - Snap-in插件设计: 方便快捷安装
    - 中心定位点: 精确控制位置
    - 中心抽头选项: 支持多种应用
    - 多样化的引脚布局: 灵活适应不同电路需求
    - 双联选择: 支持多通道应用
    - 多种斜率选项: 包括线性和音频斜率
    这些特点使PTV/PTT系列电位器成为高精度和高性能的理想选择,适用于各种苛刻的应用场景。

    应用案例和使用建议


    PTV/PTT系列电位器广泛应用于各种电子设备中,例如音频/电视设备、音响系统、电脑显示器等。以下是一些实际应用案例及使用建议:
    - 音响系统: 在混音器和合成器中,PTV/PTT电位器可以用于调整音量和均衡器,确保声音的清晰度和平衡。
    - 家电: 在家用电器如空调遥控器和洗衣机控制面板中,电位器可用于调整温度和速度设置。
    - 工业设备: 在工业控制系统中,电位器可用于精确控制机器的运行参数。
    使用建议:
    - 在安装时,确保电位器的旋转角度与实际应用需求匹配。
    - 调整电位器时,应轻柔操作,避免过度施力导致损坏。
    - 对于高温环境下的应用,建议选择符合特定要求的产品。

    兼容性和支持


    PTV/PTT系列电位器具有良好的兼容性,可以方便地与其他标准电子元件配合使用。制造商提供技术支持和维护服务,以确保用户能够顺利使用和维护这些产品。更多具体信息和技术支持请联系供应商。

    常见问题与解决方案


    - 问题: 旋转过程中产生噪音。
    - 解决方案: 检查是否安装正确,并确保电位器内部没有灰尘或异物。
    - 问题: 电位器阻值不稳定。
    - 解决方案: 更换新的电位器或重新焊接引脚,确保连接稳固。
    - 问题: 使用一段时间后电位器失效。
    - 解决方案: 检查电位器的工作环境,确保没有超出规定的温度范围,必要时更换电位器。

    总结和推荐


    PTV/PTT系列12毫米电位器是一款高性能、多功能的电子元器件,适用于多种复杂应用场景。其独特的碳膜元件和绝缘轴设计,以及多种阻值和布局选项,使其在市场上具有很强的竞争力。鉴于其稳定性和可靠性,强烈推荐在各种高端电子产品中使用。
    总的来说,PTV/PTT系列电位器以其卓越的性能和广泛的适用性,成为了众多电子设备不可或缺的一部分。无论是专业人士还是普通消费者,都可以放心选用这款优质的电位器。

PTV111-3220AB103参数

参数
电阻值 10KΩ
精度 ±20%
额定功率 50mW
温度系数 -
锥度 线性
额定电压 -
长*宽*高 7.5mm*12mm*31mm
安装方式 面板安装
零件状态 在售
包装方式 托盘

PTV111-3220AB103厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

PTV111-3220AB103数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS PTV111-3220AB103 PTV111-3220AB103数据手册
