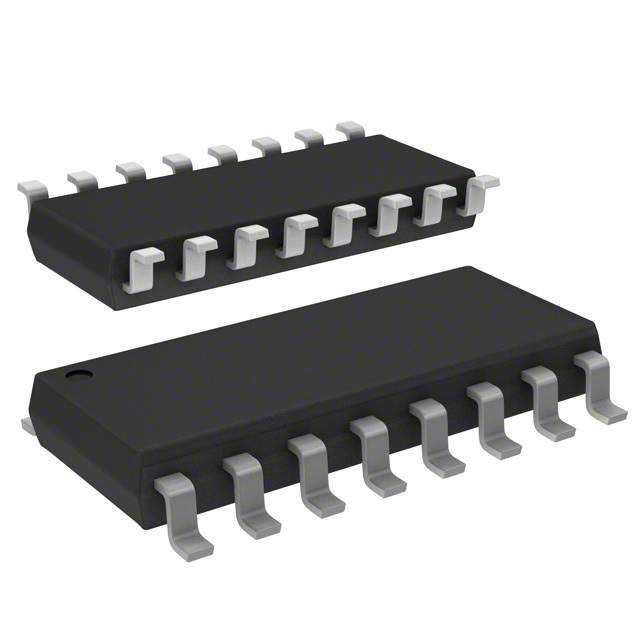

4816P-2-473LF

产品分类: 网络阵列电阻
厂牌: BOURNS
产品描述: 47KΩ ±2% ±100ppm/℃ 80mW SOIC-16 贴片安装 11.18mm*5.59mm*2.4mm
供应商型号: 1767962
供应商: element14
标准整包数: 1
BOURNS 网络阵列电阻 4816P-2-473LF

4816P-2-473LF概述


    产品简介


    产品类型
    4800P系列厚膜表面贴装中型电阻器是一种高可靠性的电子元器件,广泛应用于各种电路板设计中。这种电阻器采用先进的厚膜技术制造,确保了出色的稳定性和耐久性。
    主要功能
    - 阻值范围:10欧姆到2.2兆欧姆。
    - 最大工作电压:50V。
    - 具有多种电气配置(隔离、总线、双终端)。
    - 支持自定义电路设计。
    应用领域
    该电阻器适用于DRAM应用、SCSI接口、电阻网络等多个领域。特别是在需要高精度和稳定性的场合,如工业控制、医疗设备、通信系统等。

    技术参数


    基本参数
    - 阻值范围:10欧姆至2.2兆欧姆。
    - 最大工作电压:50V。
    - 温度系数:
    - ≥50欧姆:±100 ppm/℃
    - <50欧姆:±250 ppm/℃
    - 工作温度范围:-55°C至+125°C。
    - 绝缘电阻:≥10,000兆欧姆。
    - 耐电压:200VRMS。
    其他关键参数
    - 功率等级:根据型号不同,功率等级有所不同。
    - 尺寸和封装:符合EIA标准,支持自动放置设备,卷带包装标准。
    - 耐热性能:短时过载、负载寿命、湿热抵抗等。

    产品特点和优势


    - 环保合规:RoHS合规,不含有害物质,适合绿色生产。
    - 高精度:提供±0.5%的高精度型号。
    - 高可靠性:通过MIL-STD-202测试,具备优异的温度稳定性。
    - 易于集成:标准化EIA封装,适合自动化生产。
    - 可定制化:可根据客户需求提供定制化电路设计。

    应用案例和使用建议


    应用案例
    - DRAM应用:4800P系列电阻器在DRAM电路中的广泛应用,确保了高性能和高可靠性。
    - SCSI接口:在SCSI接口中作为关键的阻值组件,提高数据传输的稳定性。
    - 总线结构:在复杂的总线结构中,使用4800P系列电阻器可以有效减少信号干扰和衰减。
    使用建议
    - 在高湿度环境中使用时,应注意防潮处理。
    - 对于长期工作在高温环境下,建议定期检查电阻器的工作状态。
    - 对于需要更高精度的应用,建议选择±0.5%误差范围的产品。

    兼容性和支持


    兼容性
    4800P系列电阻器兼容主流自动装配设备,可以方便地进行卷带包装,与市场上大多数电路板设计兼容。
    支持服务
    Bourns公司为客户提供详尽的技术支持文档和应用指南,包括常见问题解答和技术手册。客户可以通过电话、电子邮件等多种方式获取帮助。

    常见问题与解决方案


    1. 问题:电阻器在高温环境下容易失效。
    - 解决方案:建议定期检查和更换电阻器,特别是在极端工作环境下。

    2. 问题:如何正确识别电阻器的型号?
    - 解决方案:参考产品手册上的型号编码规则,正确解读标识符,如“-103D”表示10KΩ,±0.5%误差。

    3. 问题:电阻器的引脚焊接后出现松动。
    - 解决方案:确保使用符合标准的焊锡材料,焊接前清洁引脚,确保良好的焊接质量。

    总结和推荐


    4800P系列电阻器以其出色的性能、高可靠性以及广泛的适用性,在众多应用领域中表现出色。无论是对于高性能要求的DRM电路,还是日常应用中的电源管理,它都是理想的选择。Bourns公司提供的全面技术支持和详尽的应用指南也大大提高了用户的便利性。综上所述,强烈推荐使用4800P系列电阻器。

4816P-2-473LF参数

参数
电阻值 47KΩ
电阻个数 -
精度 ±2%
温度系数 ±100ppm/℃
电阻匹配比 -
单个电阻功率 80mW
电阻器匹配率漂移 -
引脚数量 -
长*宽*高 11.18mm*5.59mm*2.4mm
通用封装 SOIC-16
安装方式 贴片安装
应用等级 汽车级
零件状态 在售

4816P-2-473LF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

4816P-2-473LF数据手册

厂牌 PDF简要描述 下载
BOURNS 网络阵列电阻 BOURNS 4816P-2-473LF 4816P-2-473LF数据手册

4816P-2-473LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
