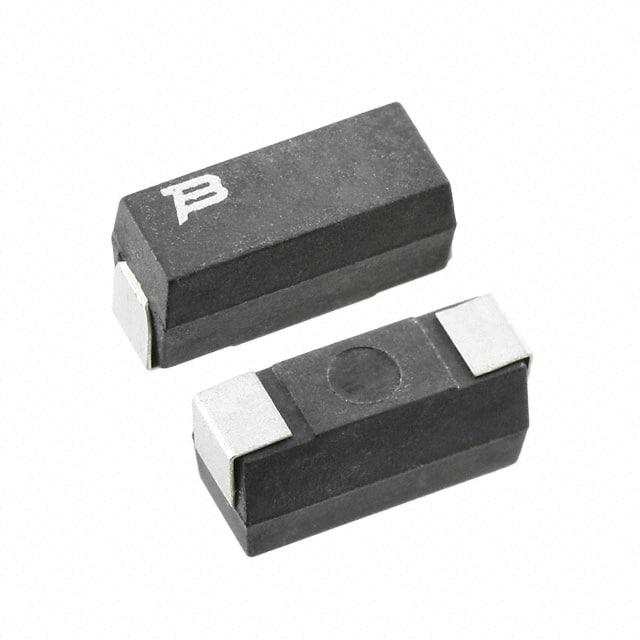

PWR4318W10R0JE

产品分类: 其它固定电阻
厂牌: BOURNS
产品描述: ±5% ±50ppm/℃ 10Ω 2W 4318 导线安装 11mm*4.5mm*5.16mm
供应商型号: PWR4318W10R0JE
供应商: Master
标准整包数: 1500
BOURNS 其它固定电阻 PWR4318W10R0JE

PWR4318W10R0JE概述


    产品简介


    PWR2010/3014/4318/5322系列表面贴装线绕电阻是Bourns公司推出的高性能产品,适用于广泛的电源管理和控制应用。这些电阻具有从0.5瓦到3瓦的不同功率等级,非常适合在电信、音频设备、医疗设备(低/中风险)和工业设备等领域使用。

    技术参数


    - 功率等级:0.5 W, 1.0 W, 2.0 W, 3.0 W
    - 阻值范围:
    - 一般版本:0.005 Ω - 1.2K Ω (PWR2010),0.005 Ω - 5K Ω (PWR3014),0.005 Ω - 12K Ω (PWR4318),0.01 Ω - 20K Ω (PWR5322)
    - 非电感版本:0.1 Ω - 200 Ω (PWR2010),0.1 Ω - 1K Ω (PWR3014),0.1 Ω - 2.4K Ω (PWR4318),0.1 Ω - 4K Ω (PWR5322)
    - 容差:±0.5% / ±1% / ±5%
    - 温度系数:±200 PPM/°C(≤0.1Ω),±90 PPM/°C(0.1-0.99Ω),±50 PPM/°C(1.0-10Ω),±20 PPM/°C(>10Ω)
    - 工作温度范围:-55°C 到 155°C
    - 最大电压:符合 \(\sqrt{PR}\)
    - 环境特性:
    - 温度冲击:-55°C 至 150°C,5次循环,ΔR±(2.0%+0.05Ω)
    - 短时过载:额定功率的五倍持续5秒,ΔR±(0.5%+0.05Ω)
    - 焊接性:浸入260°C±5°C的焊锡槽中5±0.5秒,90%接触面覆盖焊锡
    - 焊锡热稳定性:浸入260°C±5°C的焊锡槽中5±0.5秒,ΔR±(0.5%+0.05Ω)
    - 绝缘电阻:测试电压大于500 Vrms,持续一分钟后大于1000 GΩ
    - 耐高温:在175°C±5°C下暴露250±8小时,ΔR±(2.0%+0.05Ω)
    - 耐低温:在-65°C±2°C下暴露24小时,ΔR±(2.0%+0.05Ω)
    - 长期负载寿命:在70°C±2°C条件下,持续1000小时(1小时开,0.5小时关)

    产品特点和优势


    PWR2010/3014/4318/5322系列表面贴装线绕电阻具有高功率密度和优秀的脉冲功率特性。这些电阻的主要特点是:
    - 大终端和优化的结构形状,有助于提高功率耗散效率。
    - 优异的浪涌能力,适用于需要处理浪涌电压的应用。
    - 低温度系数电阻(TCR)。
    - 可提供非电感版本,以满足特殊需求。
    - 符合RoHS标准,环保无害。

    应用案例和使用建议


    应用案例
    这些电阻广泛应用于电信基础设施、音频设备、医疗设备(如监护仪和心电图机)和工业控制系统。例如,在电信设备中,它们可以用于电源管理和瞬态保护;在医疗设备中,它们可以确保稳定的电源供应和保护电路不受瞬间电压波动的影响。
    使用建议
    - 在设计电路时,根据具体应用选择合适的功率等级和阻值范围。
    - 遵循推荐的焊接工艺和焊接参数,以确保良好的焊接质量和可靠性。
    - 考虑实际工作条件下的温度变化,合理选择电阻以确保长期稳定性和可靠性。

    兼容性和支持


    PWR2010/3014/4318/5322系列表面贴装线绕电阻与常见的PCB设计软件和自动化组装设备兼容。Bourns公司提供了详细的技术支持和售后服务,包括在线文档、样品申请和技术咨询。用户可以通过Bourns官方网站获取详细的使用手册和规格书。

    常见问题与解决方案


    1. 问题:焊接过程中出现空焊或虚焊现象。
    - 解决方案:确认焊点的预处理是否符合要求,调整焊接温度和时间,确保焊接质量。
    2. 问题:电路中出现异常电流波动。
    - 解决方案:检查电路设计是否正确,电阻的功率等级和阻值是否匹配实际需求,必要时更换合适规格的电阻。
    3. 问题:长时间使用后电阻值漂移。
    - 解决方案:进行定期检查,确认是否满足耐温性和稳定性要求,必要时更换更高等级的产品。

    总结和推荐


    综上所述,PWR2010/3014/4318/5322系列表面贴装线绕电阻以其高功率密度、优良的性能和可靠性成为电源管理和控制领域的理想选择。这些电阻不仅能够满足各种应用的需求,还提供了广泛的适用性和较高的性价比。因此,强烈推荐在相关应用中使用这些产品。

PWR4318W10R0JE参数

参数
引脚数量 -
电阻值 10Ω
温度系数 ±50ppm/℃
精度 ±5%
额定功率 2W
电阻个数 -
长*宽*高 11mm*4.5mm*5.16mm
通用封装 4318
安装方式 导线安装
零件状态 在售
包装方式 卷带包装

PWR4318W10R0JE厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

PWR4318W10R0JE数据手册

厂牌 PDF简要描述 下载
BOURNS 其它固定电阻 BOURNS PWR4318W10R0JE PWR4318W10R0JE数据手册

PWR4318W10R0JE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1500+ $ 0.484 ¥ 4.0221
3000+ $ 0.4793 ¥ 3.9249
6000+ $ 0.475 ¥ 3.8895
7500+ $ 0.4683 ¥ 3.835
10500+ $ 0.4557 ¥ 3.7314
15000+ $ 0.4533 ¥ 3.7124
25500+ $ 0.4533 ¥ 3.7124
库存: 3000
起订量: 1500 增量: 0
交货地:
最小起订量为:1500
合计: ¥ 6033.15
