3310P-001-102L

厂牌: BOURNS
产品描述: 1KΩ ±20% 250mW ±1000ppm/℃ 线性 面板安装 9.53mm*9.53mm*17.88mm
供应商型号: 1156132
供应商: 海外现货
标准整包数: 1

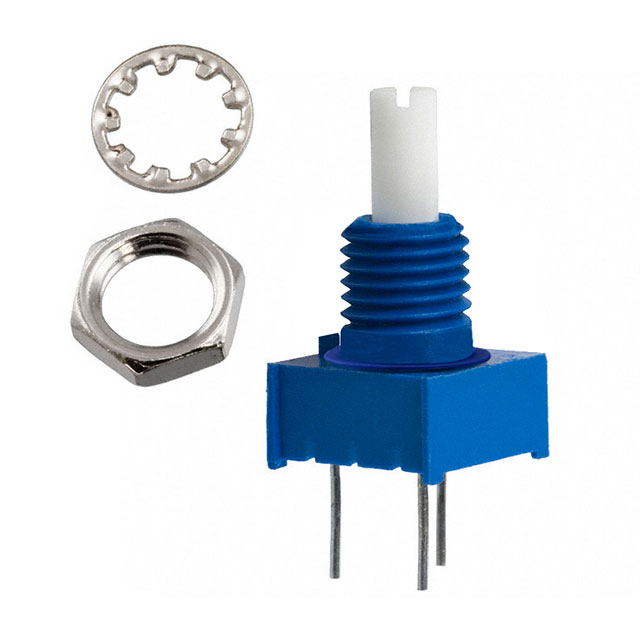

BOURNS 电位器及其他可变电阻器 3310P-001-102L

3310P-001-102L概述


    产品简介


    3310 - 9 mm Square Sealed Panel Control
    3310 是一款密封式面板控制电位器,具有9毫米方形的设计。它适用于各种工业和商业应用,如医疗设备、航空航天设备、汽车仪表盘和家用电器。该产品采用导电塑料材料,提供两种安装方式(印刷电路板和衬套安装),并具备塑料或金属衬套及塑料轴。它能够承受典型的工业洗涤过程,节省板面和面板空间,非常适合紧凑型设计的应用场景。

    技术参数


    电气特性
    - 电阻范围:1千欧姆到1兆欧姆(线性)
    - 总电阻容差:±20%
    - 独立线性:±5%
    - 末端电阻:2% 或 2欧姆(较大者为准)
    - 有效电气角度:270度±15度
    - 接触电阻变化:1% 或 1欧姆(较大者为准)
    环境特性
    - 工作温度范围:-40°C 到 +125°C(-40°F 到 +257°F)
    - 存储温度范围:-55°C 到 +125°C(-67°F 到 +257°F)
    - 振动:30 G
    - 冲击:100 G
    - 负载寿命:1,000小时
    - 旋转寿命(无载荷):50,000次循环
    - 防尘防水等级:IP67
    机械特性
    - 停止强度:5.65 N-cm(8盎司英寸)
    - 机械角度:300度
    - 扭矩:启动最大3.53 N-cm(5.0盎司英寸),运行最大3.53 N-cm(5.0盎司英寸)
    - 安装(衬套扭矩):塑料衬套最大45 N-cm(4.0磅英寸),金属衬套最大79 N-cm(7.0磅英寸)
    - 重量:单部分4.5克,每增加一部分加2.5克
    焊接条件
    - 手动焊接:96.5Sn/3.0Ag/0.5Cu焊锡,370°C(700°F)最大3秒
    - 波峰焊接:96.5Sn/3.0Ag/0.5Cu焊锡,260°C(500°F)最大5秒
    绝缘特性
    - 绝缘电阻:最小1,000兆欧姆
    - 击穿电压:海平面900 VAC最小,海拔70,000英尺350 VAC最小

    产品特点和优势


    - 导电塑料材料:提供良好的稳定性和可靠性。
    - 多种安装方式:适用于不同的安装需求。
    - 耐洗涤:适合需要经常清洗的环境。
    - 紧凑设计:节省空间,易于集成到小型设备中。
    - 高精度:具有高精度的线性度和低误差率。
    - 环保合规:符合RoHS标准。

    应用案例和使用建议


    应用案例
    3310 型电位器广泛应用于工业控制面板、医疗器械、航空航天仪表盘等设备中。例如,在工业环境中,它可以作为调光控制器或位置传感器;在医疗器械中,可以用于精确调节剂量或压力。
    使用建议
    - 正确选择阻值:根据具体应用需求选择合适的电阻值。
    - 合理安装:确保安装牢固,避免松动导致信号失真。
    - 定期维护:定期检查和清洁,保持良好的工作状态。
    - 环境适应性:注意安装环境的温度和湿度,避免超出规定的工作范围。

    兼容性和支持


    3310 电位器与大多数标准电气连接和接口兼容。制造商提供详细的安装指南和技术支持,帮助用户快速上手。此外,对于特殊应用,用户可以联系制造商定制特殊版本的产品。

    常见问题与解决方案


    常见问题
    1. 接触电阻不稳定:可能是由于安装不当或环境污染。
    2. 输出信号不准确:可能是由于过热或过度磨损。
    解决方案
    1. 重新安装并清洁:确保正确的安装位置,使用适当的方法清洁。
    2. 检查工作环境:确保温度和湿度在允许范围内,更换磨损部件。

    总结和推荐


    3310 型电位器以其紧凑设计、高精度和可靠性成为众多应用的理想选择。它在工业控制、医疗设备和航空航天领域具有广泛的适用性。综合考虑其性能参数和市场表现,我们强烈推荐这一产品给需要高性能电位器的用户。如果您需要更详细的定制服务,也欢迎联系制造商获取更多信息。

3310P-001-102L参数

参数
电阻值 1KΩ
精度 ±20%
额定功率 250mW
温度系数 ±1000ppm/℃
锥度 线性
额定电压 -
长*宽*高 9.53mm*9.53mm*17.88mm
安装方式 面板安装
应用等级 工业级
零件状态 在售
包装方式 管装

3310P-001-102L厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3310P-001-102L数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3310P-001-102L 3310P-001-102L数据手册

3310P-001-102L封装设计

查看详情并下载
Symbol
Footprint
3D Model
