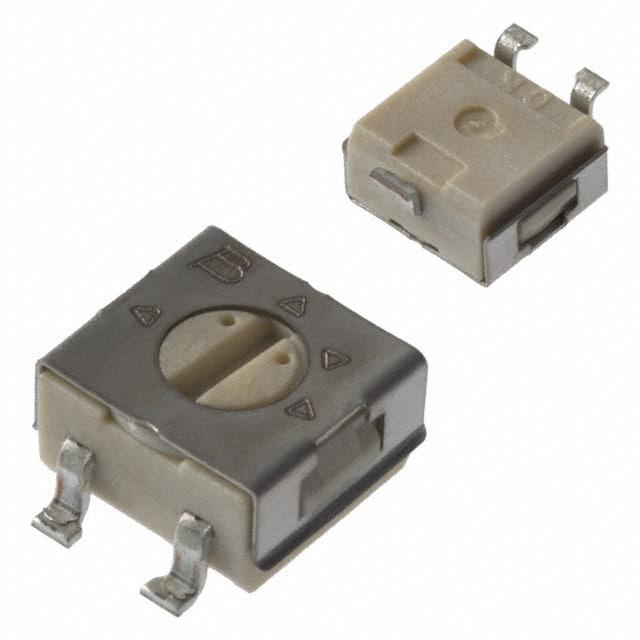

3314G-1-503E

厂牌: BOURNS
产品描述: 50KΩ ±20% 250mW ±100ppm/℃ 线性 300V(DC) SMD 贴片安装 2.55mm(高度)
供应商型号: CGC-3314G-1-503E
供应商: 海外现货
标准整包数: 1
BOURNS 电位器及其他可变电阻器 3314G-1-503E

3314G-1-503E概述


    产品简介


    3314系列4mm方形微调电位器
    3314系列4mm方形微调电位器是一款表面贴装型单圈旋转电位器,适用于工业级密封环境。这款电位器通过表面贴装制造工艺,能够兼容多种真空拣选设备,具备多种针脚配置(直针、鸥翼针、插针)以及侧调节功能。它符合美国电子行业协会(EIA)、日本电子产业协会(EIAJ)、印制电路板协会(IPC)和中国电子元件行业协会(VECI)的标准设计,且RoHS合规,满足无铅表面贴装要求。此外,3314系列已通过AEC-Q200 Grade 1认证。

    技术参数


    - 标准电阻范围:10Ω至2MΩ
    - 电阻容差:±20%标准(更窄的容差可提供)
    - 端电阻:1%或2Ω最大值(以较大者为准)
    - 接触电阻变化:≤3%或3Ω
    - 分辨率:无限
    - 绝缘电阻:≥500VDC,100MΩ最小值
    - 耐电压强度:海拔1000米下为500VAC(持续1分钟)
    - 调整角度:约210°
    - 温度系数:±100ppm/°C
    - 工作温度范围:-55°C至+125°C
    - 功率等级(对于G、J和H型最高300V;对于R型最高50V):
    - 在70°C时为0.25W
    - 在125°C时为0W
    - 机械角度:约240°
    - 扭矩:≤180g-cm
    - 止动强度:≥300g-cm
    - 推力强度(S和Z型):≥1.6千克(3.5磅)
    - 重量:约0.01盎司
    - 标记:制造商代码、电阻码和日期码
    - 焊片位置:约50%(实际TR±10%)

    产品特点和优势


    1. 兼容性强:3314系列4mm方形微调电位器完全兼容当前的表面贴装工艺,并可与常用的真空拣选设备配合使用。
    2. 多配置选择:提供多种针脚配置(直针、鸥翼针、插针),并可选侧调节功能。
    3. 可靠性高:符合多项行业标准,如EIA、EIAJ、IPC和VECI标准设计,且RoHS合规,无铅处理。
    4. 性能卓越:具有良好的机械强度、低接触电阻变化和宽泛的工作温度范围,确保稳定可靠的操作。
    5. 易于集成:紧凑的外形和多样化的安装方式使其易于集成到各种电子设备中。

    应用案例和使用建议


    应用案例
    3314系列电位器广泛应用于需要精确调整和控制的应用场合,如消费电子、医疗设备、工业控制等领域。它们适用于汽车、航空航天、医疗器械、工业自动化等对精度和可靠性要求高的场合。例如,在精密仪器仪表中,这类电位器用于微调电压、电流或其他信号参数,以实现所需的控制精度。
    使用建议
    - 正确安装:在进行表面贴装前,务必清洁电路板并检查焊盘位置,以确保焊接质量和电位器的稳定安装。
    - 环境因素:尽量避免在极端环境中使用该电位器,以免影响其性能和寿命。若不可避免,需选择合适封装材料进行保护。
    - 负载应用:在高负载条件下,建议使用更高的额定功率型号,以延长使用寿命。

    兼容性和支持


    3314系列电位器可以与多种主流设备兼容,尤其是那些采用表面贴装技术(SMT)的设备。Bourns公司提供了全面的技术支持和服务,包括用户手册、安装指南和技术咨询,以确保用户能够轻松地将这些电位器集成到其系统中。

    常见问题与解决方案


    1. 如何选择合适的电阻值?
    - 解决方案:参考标准电阻值表,根据具体应用需求选择合适的电阻值。如果需要特殊电阻值,也可以联系制造商定制。
    2. 焊接过程中出现虚焊怎么办?
    - 解决方案:确保焊接温度和时间适当,并保持电路板的平稳。如有必要,使用助焊剂辅助焊接。
    3. 产品工作时噪声大怎么处理?
    - 解决方案:检查安装是否牢固,确保所有连接良好。如需进一步优化,可以考虑添加滤波电路减少干扰。

    总结和推荐


    综上所述,3314系列4mm方形微调电位器在性能和可靠性方面表现优异,适用于广泛的工业应用。由于其出色的兼容性、灵活的配置选项和广泛的适用性,强烈推荐给需要高性能电位器的工程师和制造商。无论是汽车电子、医疗设备还是工业控制系统,3314系列都是一个值得信赖的选择。

3314G-1-503E参数

参数
电阻值 50KΩ
精度 ±20%
额定功率 250mW
温度系数 ±100ppm/℃
额定电压 300V(DC)
锥度 线性
长*宽*高 2.55mm(高度)
通用封装 SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

3314G-1-503E厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。
