首页  >  产品百科  >  3266X-1-500LF

3266X-1-500LF

厂牌: BOURNS
产品描述: 50Ω ±10% 250mW ±100ppm/℃ 通孔安装 6.85mm(高度)
供应商型号: 3266X-1-500LF
供应商: 国内现货
标准整包数: 1
BOURNS 电位器及其他可变电阻器 3266X-1-500LF

3266X-1-500LF概述


    产品简介

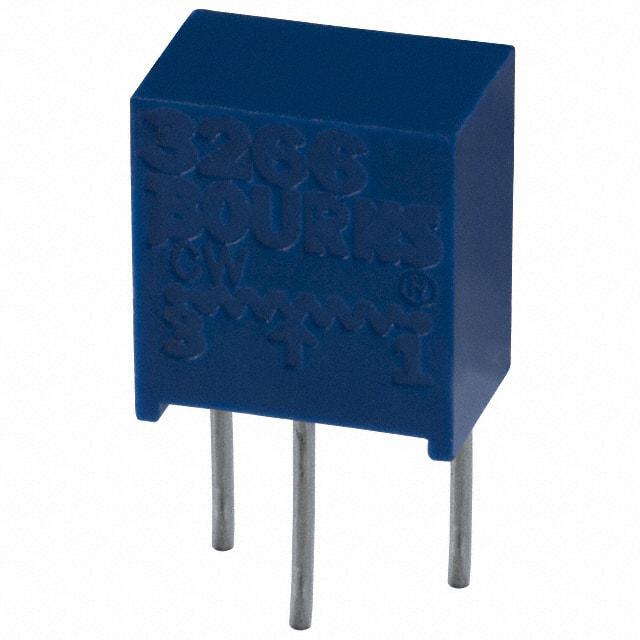

    3266 - 1/4 ˝ Square Trimpot® Trimming Potentiometer
    3266型号的微型可调电位器(Trimpot®)是一种多功能、工业级密封型调节电位器,适用于多种电子电路设计中需要进行精确电压调整的应用场合。它的主要特点是具有精密的机械止动装置,允许彻底的PC板清洗,并提供卷带包装,符合RoHS合规标准。这款电位器特别适用于微调应用和加工指导。

    技术参数


    - 电阻范围: 10 欧姆至 1 兆欧
    - 阻值公差: ±10%
    - 最小绝对电阻: 1% 或 2 欧姆(以较高者为准)
    - 接触电阻变化: 3% 或 3 欧姆(以较高者为准)
    - 电压分压精度: ±0.02%
    - 电位器精度: ±0.05%
    - 分辨率: 无限
    - 绝缘电阻: ≥500 VDC, 1,000 MΩ
    - 耐压强度: 海平面下 600 VAC,80,000 英尺下 250 VAC
    - 有效行程: 约 12 转
    - 温度系数: ±100 ppm/°C
    - 防潮测试: 在 85°C 下的氟化物
    - 振动耐受: 30 G(±1% 的ΔTR,±1% 的ΔVR)
    - 冲击耐受: 100 G(±1% 的ΔTR,±1% 的ΔVR)
    - 负载寿命: 1,000 小时 @ 0.25 瓦特,70°C
    - 旋转寿命: 200 周期
    - 最大扭矩: 3.0 盎司·英寸
    - 引脚: 可焊针
    - 重量: 0.015 盎司

    产品特点和优势


    - 多圈调整/陶瓷/工业/密封:这一系列的特点使得它具备高度的稳定性和可靠性。
    - 引脚允许彻底的PC板清洗:方便清洗和维护。
    - 卷带包装:便于自动装配。
    - RoHS合规版本:符合环保要求。
    - 用于微调应用的处理指南:详细的操作说明。

    应用案例和使用建议


    该电位器广泛应用于各类电子设备中,如音频设备、仪器仪表和各种自动化控制电路。实际使用中,可以通过调节来实现对信号强度、音量或其他参数的微调。对于具体应用,建议在调试过程中逐步增加或减少电阻值,直到达到最佳效果。

    兼容性和支持


    - 兼容性:此电位器与其他电子组件和设备兼容,适用于多种电路板和设备。
    - 支持和维护:制造商提供技术支持和维护服务,确保产品的长期稳定性。

    常见问题与解决方案


    - 问题1:在调节过程中发现阻值不稳定。
    - 解决方案:检查电路是否有松动连接或接触不良。
    - 问题2:温度变化导致阻值改变。
    - 解决方案:确认在设计时考虑了适当的温度补偿措施。
    - 问题3:引脚焊接不良。
    - 解决方案:确保焊接温度和时间符合制造商推荐的标准。

    总结和推荐


    3266 - 1/4 ˝ Square Trimpot® Trimming Potentiometer 在各方面都表现出色,特别是在工业应用中。其多功能性、稳定性和兼容性使其成为理想的选择。建议在需要精密电压调整的环境中使用。
    综上所述,如果你正在寻找一款性能可靠、用途广泛的微调电位器,这款产品将是不错的选择。

3266X-1-500LF参数

参数
电阻值 50Ω
精度 ±10%
额定功率 250mW
温度系数 ±100ppm/℃
锥度 -
额定电压 -
长*宽*高 6.85mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

3266X-1-500LF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3266X-1-500LF数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3266X-1-500LF 3266X-1-500LF数据手册

3266X-1-500LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 5.95
50+ ¥ 5.52
100+ ¥ 5.424
250+ ¥ 5.376
库存: 500
起订量: 10 增量: 50
交货地:
最小起订量为:10
合计: ¥ 59.5
