3362W-1-102LF

厂牌: BOURNS
产品描述: 1KΩ ±10% 500mW ±100ppm/℃ 通孔安装 6.99mm(高度)
供应商型号: 3362W-1-102LF
供应商: 国内现货
标准整包数: 1
BOURNS 电位器及其他可变电阻器 3362W-1-102LF

3362W-1-102LF概述


    产品简介

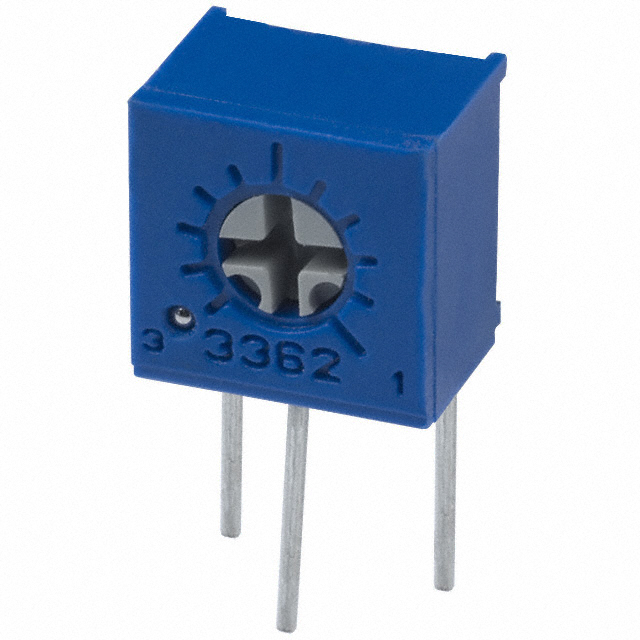

    本篇技术手册介绍了Bourns公司的3362型号1/4英寸方形可调电阻(Trimpot®)。这款可调电阻器采用单圈、塞氏碳膜设计,具备工业级密封结构,适合在恶劣环境下使用。其小型封装使其易于集成到自动化生产设备中,同时能承受高湿度和振动条件下的清洁过程。该产品主要用于调整和处理各种电子产品中的电压和电流,广泛应用于消费电子、医疗设备、工业控制和自动化系统等领域。

    技术参数


    - 电阻范围:10欧姆至2兆欧姆
    - 电阻精度:标准值±10%
    - 绝对最小电阻:1%或2欧姆(取最大值)
    - 接触电阻变化:1%或3欧姆(取最大值)
    - 电压分配精度:±0.05%
    - 电位计精度:±0.15%
    - 分辨率:无限
    - 绝缘电阻:500 VDC下最小值为1,000兆欧姆
    - 介电强度:海平面900 VAC,80,000英尺下350 VAC
    - 调节角度:240度(标称值)
    - 功率等级:最大300伏特下,在70°C时0.5瓦,在125°C时无功率
    - 温度范围:-55°C至+125°C
    - 温度系数:±100 ppm/°C
    - 密封测试:85°C氟化物
    - 湿度测试:96小时,±2%变化,10兆欧绝缘电阻
    - 振动测试:30G加速度,±1%变化
    - 冲击测试:100G加速度,±1%变化
    - 负载寿命:70°C下1000小时,±3%变化
    - 旋转寿命:200次,±3%变化
    - 机械角度:270度(标称值)
    - 扭矩:最大3.0盎司-英寸
    - 终端强度:最小7.0盎司-英寸
    - 引脚:焊接引脚
    - 重量:0.02盎司

    产品特点和优势


    3362型号1/4英寸方形可调电阻具有多项独特优势。首先,其坚固耐用的设计使得它能够适应严苛的工作环境,包括高湿度、振动和浸入式清洁。其次,它的小型封装非常适合自动化工序,提高了生产效率和可靠性。此外,该产品还提供了无限分辨率的调整能力,保证了高精度的电压和电流控制。最后,罗氏合规版本的可用性也符合环保法规要求,扩大了其市场适用范围。

    应用案例和使用建议


    在工业自动化设备中,该可调电阻常用于调节电机转速和电压控制,以确保稳定的输出。在消费电子设备中,它可用于音量控制和亮度调节,提供平滑而准确的用户体验。在医疗设备中,精确的电压调整对设备稳定运行至关重要。建议用户在安装前仔细检查连接和线路,确保正确的电阻选择,并定期进行环境适应性测试以维持最佳性能。

    兼容性和支持


    3362型号可调电阻提供了多种包装选项,包括管装和卷带,方便不同应用场合的使用需求。厂商提供了详尽的技术支持,包括产品的选型指南、安装手册和技术咨询。对于任何关于产品性能、应用建议和故障排查的问题,用户可以通过厂商网站获得帮助和支持。

    常见问题与解决方案


    1. 问题:产品无法正常调节电压。
    - 解决方案:检查是否选择了合适的电阻值和类型。确保接线正确并避免过载。

    2. 问题:产品在振动条件下表现不佳。
    - 解决方案:确保产品已通过适当的密封测试。使用减震装置或安装缓冲垫来减少外部影响。

    3. 问题:产品接触电阻变化大。
    - 解决方案:检查终端连接是否松动或氧化。重新焊接引脚并使用防氧化剂。

    4. 问题:产品在高温环境下工作不稳定。
    - 解决方案:确认是否选择了合适的工作温度范围的产品。在极端环境下可能需要额外的散热措施。

    总结和推荐


    综上所述,3362型号1/4英寸方形可调电阻以其高性能、高可靠性及广泛的适用范围成为电子行业中的理想选择。无论是工业自动化、消费电子还是医疗设备,该产品都能提供卓越的表现和精准的调整能力。强烈推荐在需要精密电压和电流控制的应用场景中使用这款产品。

3362W-1-102LF参数

参数
电阻值 1KΩ
精度 ±10%
额定功率 500mW
温度系数 ±100ppm/℃
锥度 -
额定电压 -
长*宽*高 6.99mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

3362W-1-102LF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3362W-1-102LF数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3362W-1-102LF 3362W-1-102LF数据手册

3362W-1-102LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
