首页  >  产品百科  >  3852A-282-503AL

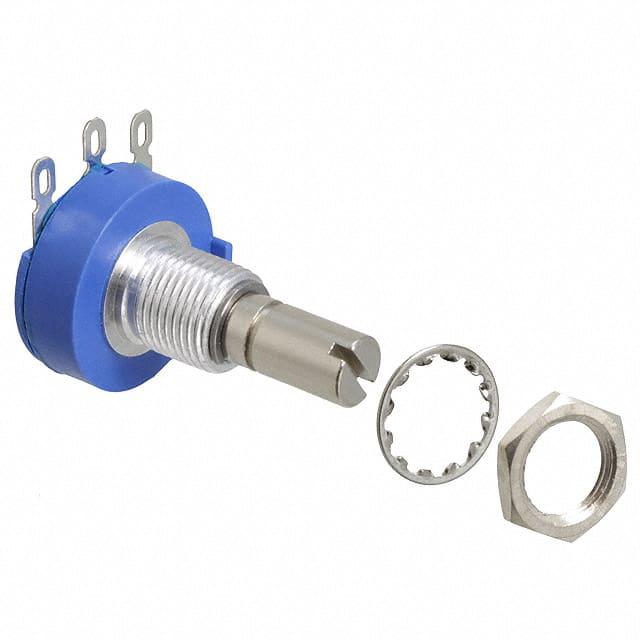

3852A-282-503AL

厂牌: BOURNS
产品描述: 50KΩ ±10% 2W ±150ppm/℃ 线性 面板安装 6.35mm(长度)*23.55mm(高度)
供应商型号: 3852A-282-503AL
供应商: Master
标准整包数: 5
BOURNS 电位器及其他可变电阻器 3852A-282-503AL

3852A-282-503AL概述


    产品简介


    产品类型:
    Bourns公司的3851/3852/3856系列单圈和多圈旋转电位器,主要用于面板控制。
    主要功能:
    这些电位器用于调节电压和电流,适用于多种应用场合,包括音频设备、工业控制和消费电子产品。具有单圈(3851和3852)和3-3/4圈(3856)两种形式,并提供线性和平滑(音频)旋钮选项。
    应用领域:
    广泛应用于音频设备、工业自动化系统、家用电器以及各种需要精确电位调节的场景。

    技术参数


    | 参数 | 单圈(3851/3852) | 多圈(3856) |
    |
    | 导电塑料元件(3851) | √ | - |
    | 金属陶瓷元件(3852/3856) | - | √ |
    | 电阻范围 | 1 KΩ至1 MΩ | 100 Ω至1 MΩ |
    | 有效角度 | 250°±5° | 225°±5° |
    | 线性度(A、B、E、H) | ±10%或±20% | ±5% |
    | 绝缘电阻 | ≥1,000 MΩ | ≥1,000 MΩ |
    | 功率额定值 | 1 W (线性) / 0.5 W (音频) | 2 W (线性) / 1 W (音频) |
    | 工作温度范围 | -1°C至+125°C | -1°C至+125°C |
    | 振动强度 | 20 G | 20 G |
    | 冲击强度 | 100 G | 100 G |

    产品特点和优势


    - 高精度和分辨率:提供接近无限的理论分辨率,确保极高的精确度。
    - 宽泛的电阻范围:从100Ω到1 MΩ,满足多种应用需求。
    - 紧凑设计:最小化的产品深度,便于安装和布局。
    - 优异的线性度和音频响应:可根据应用需求选择线性或音频旋钮。

    应用案例和使用建议


    应用案例:
    这些电位器广泛应用于音频调音台、工业自动化控制器以及家用电器中,作为调节电压或电流的关键组件。
    使用建议:
    在高温环境下使用时,需特别注意其功耗限制。建议定期进行负载寿命测试,以确保长期可靠性。在复杂振动环境中使用时,确保安装牢固,减少机械疲劳。

    兼容性和支持


    这些电位器提供多种安装接口(如螺丝端子、PC针等),兼容广泛的电路板设计。Bourns公司提供详细的用户手册和技术支持,帮助客户快速解决问题并优化应用效果。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 功率过载导致损坏 | 控制电流不超过规定值;增加散热措施。 |
    | 电阻值不稳 | 检查焊接质量,确保良好的接触;避免强振动环境。 |
    | 温度过高 | 使用散热器辅助散热;选择更高功率额定值的产品。 |

    总结和推荐


    综上所述,Bourns公司的3851/3852/3856系列电位器在精度、可靠性及应用多样性方面表现出色,尤其适合需要高精度调节的应用场合。强烈推荐在各类需要精确电位控制的电子设备中使用。
    以上内容基于技术手册的详细信息进行了整理和提炼,希望能为您提供有价值的参考。

3852A-282-503AL参数

参数
电阻值 50KΩ
精度 ±10%
额定功率 2W
温度系数 ±150ppm/℃
锥度 线性
额定电压 -
长*宽*高 6.35mm(长度)*23.55mm(高度)
安装方式 面板安装
零件状态 在售
包装方式 散装

3852A-282-503AL厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3852A-282-503AL数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3852A-282-503AL 3852A-282-503AL数据手册

3852A-282-503AL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 7.9695 ¥ 67.5017
45+ $ 6.9651 ¥ 57.9119
90+ $ 6.7416 ¥ 56.024
135+ $ 6.6144 ¥ 54.9669
270+ $ 6.5516 ¥ 53.6507
540+ $ 6.5199 ¥ 53.3915
1035+ $ 6.5199 ¥ 53.3915
库存: 145
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 337.5
