PWR263S-35-1303J

产品分类: 贴片电阻
厂牌: BOURNS
产品描述: 130KΩ ±5% 35W ±100ppm/℃ D2PAK,TO-263-3,TO-263AB 贴片安装 10.1mm*10.4mm*4.5mm
供应商型号: 1674403
供应商: 海外现货
标准整包数: 50

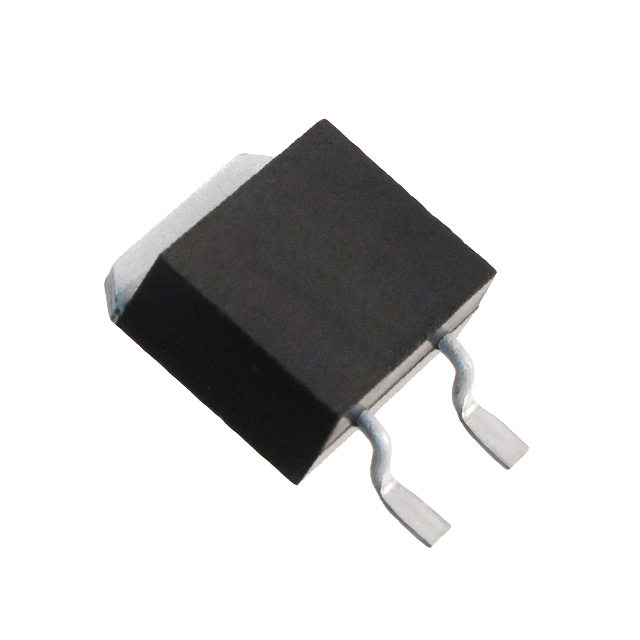

BOURNS 贴片电阻 PWR263S-35-1303J

PWR263S-35-1303J概述

    Bourns PWR263S-35 系列功率电阻

    产品简介


    Bourns PWR263S-35 系列是一款适用于电流测量、阻尼、放电电路等场合的厚膜陶瓷电阻。采用 TO263 DPAK 外壳设计,其主要特点是低电感、高功率等级、焊锡耐热性和 RoHS 合规性。这款电阻广泛应用于电力转换、通信设备及各种工业自动化系统中。

    技术参数


    - 封装: D2PAK
    - 电阻范围: 0.02Ω 至 130KΩ
    - 额定功率: 在 25°C 情况下为 35W
    - 容差: ±1%, ±5%
    - 温度系数: 0.02Ω < R < 130.0KΩ 时为 ±100 PPM/°C
    - 热阻: 3.7°C/W
    - 电感: 最大值为 0.1μH
    - 工作电压: 250V
    - 抗脉冲能力: 最大能量吸收可达 0.01J 到 0.1J
    - 绝缘电阻: 10 GΩ
    - 工作温度范围: -55°C 至 155°C

    产品特点和优势


    - 低电感设计: 减少高频应用中的寄生电感影响,确保稳定的电阻值。
    - 高功率处理能力: 额定功率达到 35W,适合需要高功率处理的应用。
    - 高可靠性: 符合 AEC-Q200 和 RoHS 规范,确保产品在恶劣环境下的长期稳定性。
    - 兼容性强: 与无铅焊接工艺兼容,易于集成到现代电子产品中。
    - 良好的机械稳定性和耐热性: 可承受 -55°C 至 155°C 的温度变化,以及高达 270°C 的焊接热冲击。

    应用案例和使用建议


    - 电流测量: 在开关电源和变频器中作为电流采样电阻。
    - 阻尼电路: 用于电源滤波,减少电压波动引起的干扰。
    - 放电电路: 用于电容器的快速安全放电。
    使用建议:
    - 当应用于高频信号处理时,选择较低电感值的型号以减少寄生效应。
    - 在高功率应用中,确保良好的散热管理以避免过热。

    兼容性和支持


    Bourns PWR263S-35 系列功率电阻具有广泛的适用性,可与其他标准 PCB 组件配合使用。Bourns 公司提供详尽的技术支持,包括产品规格书、应用指南及售后维修服务。

    常见问题与解决方案


    - 问题: 在高湿度环境下,电阻值发生显著变化。
    - 解决方案: 使用前进行环境测试,并确保在生产过程中添加适当的保护措施,如防潮剂。

    - 问题: 高温运行时电阻值出现漂移。
    - 解决方案: 选择更高温度系数的型号或使用散热片进行降温。

    总结和推荐


    Bourns PWR263S-35 系列功率电阻以其出色的功率处理能力、可靠性和高性价比,在多个应用领域中表现出色。特别是其低电感设计使其成为高频应用的理想选择。我们强烈推荐此系列电阻给寻求高性能和高可靠性的工程师和设计师。

PWR263S-35-1303J参数

参数
电阻值 130KΩ
精度 ±5%
额定功率 35W
温度系数 ±100ppm/℃
长*宽*高 10.1mm*10.4mm*4.5mm
通用封装 D2PAK,TO-263-3,TO-263AB
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 管装

PWR263S-35-1303J厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

PWR263S-35-1303J数据手册

厂牌 PDF简要描述 下载
BOURNS 贴片电阻 BOURNS PWR263S-35-1303J PWR263S-35-1303J数据手册

PWR263S-35-1303J封装设计

查看详情并下载
Symbol
Footprint
3D Model
