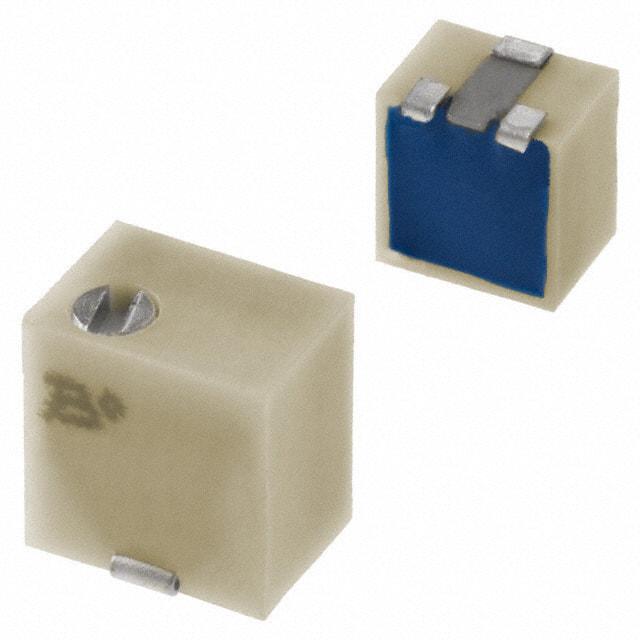

3214W-1-504E

厂牌: BOURNS
产品描述: 500KΩ ±10% 250mW ±100ppm/℃ 贴片安装 5.3mm(高度)
供应商型号: 3214W-1-504E
供应商: 国内现货
标准整包数: 1
BOURNS 电位器及其他可变电阻器 3214W-1-504E

3214W-1-504E概述

    3214W Top Adjust Trimpot 技术手册概述

    产品简介


    3214W Top Adjust 是一种多圈精密电位器,广泛应用于工业控制、医疗设备及高可靠性要求的电子系统中。其独特的表面贴装设计使得它能够轻松适应现代电路板组装工艺。本产品不仅具备高精度的调节能力,还提供了多种阻值选择,以满足不同应用场景的需求。

    技术参数


    - 标准阻值范围: 10 欧姆到 2 兆欧姆
    - 阻值容差: ±10%
    - 绝对最小电阻: 1% 或 2.0 欧姆(取较大者)
    - 接触电阻变化: 3% 或 3 欧姆(取较大者)
    - 分辨率: 基本上无限
    - 绝缘电阻: 500 VDC 时最小为 100 兆欧姆
    - 介电强度: 海拔 600 VAC (1 分钟)
    - 调整角度: 5 圈标准
    - 环境特性:
    - 功率等级 (最大 300 V): 85°C 下 0.25 瓦,150°C 下无功率
    - 工作温度范围: -65°C 至 +150°C
    - 温度系数: ±100 ppm/°C
    - 密封测试: 85°C 氟化液处理 60 秒
    - 湿度: MIL-STD 202 方法 106
    - 振动: 20 G (TRS±1%),冲击: 100 G (TRS±1%)
    - 负载寿命: 在 85°C 额定功率下 1,000 小时
    - 旋转循环次数: 200 次
    - 热冲击: 5 个循环
    - 潮湿敏感等级: 1 级
    - 静电放电分类: 2 级

    产品特点和优势


    - 表面贴装: 采用 4mm 正方形设计,符合 EIA/EIAJ/IPC/VECI SMD 标准。
    - 环保材料: 无卤素,符合 RoHS 规范。
    - 防潮设计: 密封结构可以承受板洗过程。
    - 中心定位设计: 支持拾放中心定位,便于装配。
    - 无铅焊接: 符合 RoHS 要求。
    - 机械止动装置: 顶盖和底部止动装置,防止过度旋转。
    - 调节角度: 最大 5 圈调节,适合精确调整。
    - 轻量级: 重量仅为约 0.01 盎司。
    - 高可靠性和长寿命: 高温环境下具有出色的稳定性。
    - 高精度和无限分辨率: 适用于需要高精度的应用场合。

    应用案例和使用建议


    3214W Top Adjust 通常用于各种精密仪器和控制系统的微调应用。例如,在医学成像设备中,它可以用来调节信号强度,确保图像质量。在自动化设备中,它可以帮助实现稳定的电压调整。对于用户来说,建议在安装时注意确保电位器正确对齐,并避免过度旋转以延长使用寿命。

    兼容性和支持


    - 兼容性: 本产品与多数主流电路板制造工艺兼容。
    - 厂商支持: Bourns 提供详细的技术文档和在线技术支持。

    常见问题与解决方案


    - Q: 如何避免安装过程中电位器损坏?
    - A: 在安装前检查电路板上的孔径,确保正确对齐,并在安装时施加适当的压力。
    - Q: 电位器如何防止潮湿影响?
    - A: 由于产品密封设计,可以在正常工作环境中有效防止潮气渗透。

    总结和推荐


    3214W Top Adjust 是一款性能卓越、应用广泛的精密电位器。其独特的环保材料、高精度和耐久性使其成为众多领域的首选。无论是工业自动化还是精密仪器设计,该产品都能提供可靠的解决方案。强烈推荐用于需要高精度调节的应用场景。

3214W-1-504E参数

参数
电阻值 500KΩ
精度 ±10%
额定功率 250mW
温度系数 ±100ppm/℃
额定电压 -
锥度 -
长*宽*高 5.3mm(高度)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

3214W-1-504E厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3214W-1-504E数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3214W-1-504E 3214W-1-504E数据手册

3214W-1-504E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 9.52
100+ ¥ 8.855
150+ ¥ 8.701
200+ ¥ 8.624
库存: 500
起订量: 50 增量: 250
交货地:
最小起订量为:50
合计: ¥ 476
