首页  >  产品百科  >  3214J-1-500E

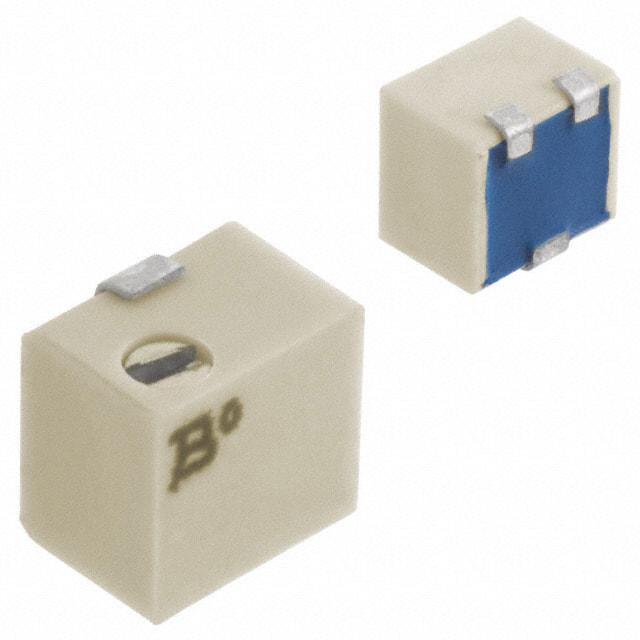

3214J-1-500E

厂牌: BOURNS
产品描述: 50Ω ±10% 250mW ±100ppm/℃ 贴片安装 3.71mm(高度)
供应商型号: 2329267
供应商: 海外现货
标准整包数: 1
BOURNS 电位器及其他可变电阻器 3214J-1-500E

3214J-1-500E概述


    产品简介


    基本介绍
    3214W系列是Bourns公司生产的表面贴装式可调电位器(也称为TrimPot)。这类电位器广泛应用于工业控制、消费电子和通信设备等领域。它们具有多圈调整和密封设计,能够满足严苛的应用环境要求。

    技术参数


    - 基本参数:
    - 产品型号:3214W Top Adjust
    - 阻值范围:10欧姆到2兆欧姆
    - 精度:±10%标准
    - 绝对最小阻值:1% 或 2.0欧姆(较大者)
    - 接触电阻变化:最大3% 或 3欧姆
    - 分辨率:本质上无限
    - 绝缘电阻:最小100兆欧(施加500伏直流电)
    - 电气特性:
    - 电压等级:最大300伏特
    - 功率等级:85°C下0.25瓦,150°C下0瓦
    - 温度范围:-65°C到+150°C
    - 温度系数:±100 ppm/°C
    - 环境特性:
    - 气密性测试:85°C下的氟利昂浸泡60秒
    - 湿度:通过MIL-STD 202 Method 106标准
    - 振动:20G TRS±1%,VRS±1%
    - 冲击:100G TRS±1%,VRS±1%
    - 负载寿命:85°C额定功率下1000小时
    - 寿命循环:200次
    - 热冲击:5个周期
    - 防潮级别:1级
    - 静电放电等级:2级

    产品特点和优势


    - 密封设计:能够抵抗电路板清洗处理过程中的腐蚀,适合工业应用。
    - 可选中心定位:具有选择性中心定位设计,调整时更加平稳。
    - 多圈调整:支持5圈调整,提供更高的精度。
    - 符合环保标准:卤素自由(Halogen-free),RoHS合规。
    - 表面贴装兼容性:符合EIA/EIAJ/IPC/VECI SMD标准,易于安装。

    应用案例和使用建议


    - 应用案例:
    - 工业自动化控制系统中的精密调节
    - 消费电子产品中的音量调节
    - 通信设备中的信号调整
    - 使用建议:
    - 在高温环境下使用时,确保不超过150°C的工作温度限制。
    - 保持周围环境干燥,避免湿度过高影响绝缘性能。
    - 使用过程中尽量避免强烈振动和冲击,以防接触不良。

    兼容性和支持


    - 兼容性:与多种电路板设计兼容,特别适合SMD封装。
    - 支持:厂商提供详细的使用说明和技术支持,以帮助用户正确使用该产品。

    常见问题与解决方案


    - 问题1:阻值不稳定。
    - 解决方案:检查焊接是否良好,确保电路板清洗过程不会影响到电位器的内部结构。
    - 问题2:接触电阻变化大。
    - 解决方案:适当增加外部滤波电容,减少外部干扰的影响。
    - 问题3:调整不灵敏。
    - 解决方案:确认调整工具与电位器匹配,定期清洁电位器的旋转部分。

    总结和推荐


    总体来看,3214W Top Adjust 电位器凭借其密封设计、多圈调整和良好的环境适应性,适合于需要高精度和稳定性的工业控制场合。它具备广泛的适用性,并且提供了很好的技术支持和兼容性。因此,对于需要高性能可调电位器的应用场合,3214W Top Adjust 是一个值得推荐的选择。

3214J-1-500E参数

参数
电阻值 50Ω
精度 ±10%
额定功率 250mW
温度系数 ±100ppm/℃
额定电压 -
锥度 -
长*宽*高 3.71mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

3214J-1-500E厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3214J-1-500E数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3214J-1-500E 3214J-1-500E数据手册

3214J-1-500E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 15.8492
10+ ¥ 12.8507
50+ ¥ 11.994
100+ ¥ 11.994
200+ ¥ 11.7798
500+ ¥ 11.5656
2500+ ¥ 11.5656
5000+ ¥ 11.5656
库存: 447
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 15.84
