PWR263S-35-20R0JE

产品分类: 贴片电阻
厂牌: BOURNS
产品描述: 20Ω ±5% 35W ±100ppm/℃ D2PAK,TO-263-3,TO-263AB 贴片安装 10.1mm*10.4mm*4.5mm
供应商型号: 118-PWR263S-35-20R0JETR-ND
供应商: Digi-Key
标准整包数: 500

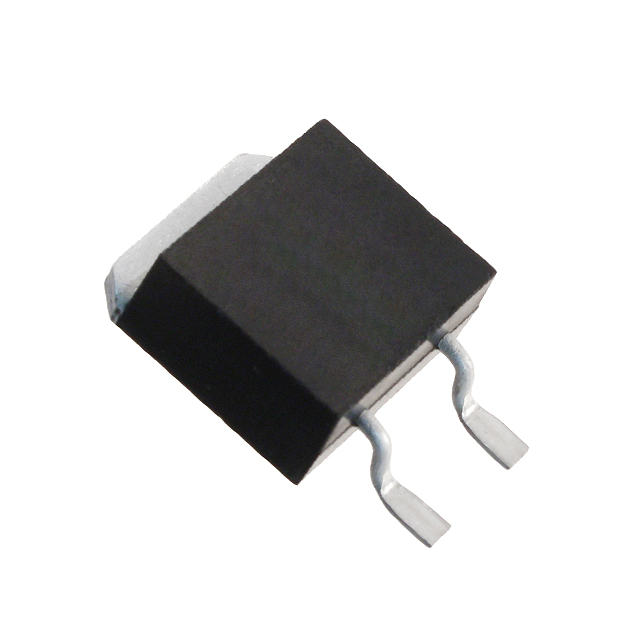

BOURNS 贴片电阻 PWR263S-35-20R0JE

PWR263S-35-20R0JE概述


    产品简介


    Bourns PWR263S-35 系列功率电阻
    Bourns PWR263S-35 系列是一款采用 D2PAK 封装的厚膜陶瓷技术制成的表面贴装型功率电阻。该系列电阻主要用于电流测量、抑制电路、分流电路和放电电路中。由于其高可靠性和多种应用领域的适应性,该产品广泛应用于汽车、工业控制、通信设备等多个领域。

    技术参数


    - 封装类型:D2PAK
    - 低电感:≤0.1 µH
    - 额定功率:35W(在25°C时)
    - 耐温范围:-55°C 至 155°C
    - 最大工作电压:√PR 且不超过 250V
    - 电击穿强度:2KV AC
    - 绝缘电阻:10GΩ
    - 热阻:3.7°C/W
    - 电阻范围:0.02Ω 至 130KΩ
    - 公差:±1% 或 ±5%
    - 温度系数:±100 ppm/°C
    - 防潮等级:1级
    - 符合标准:RoHS、AEC-Q200、UL-94V0

    产品特点和优势


    1. 低电感:0.1 µH的最大电感使得该电阻特别适用于高频和脉冲应用。
    2. 高功率额定值:35W的额定功率使其能够处理较高的电流和热量。
    3. 电气隔离:电阻与散热片电气隔离,提高了可靠性。
    4. 高温兼容性:工作温度范围为-55°C至155°C,适用于严苛环境。
    5. 兼容无铅焊接:符合无铅焊接工艺的要求,适用于现代制造工艺。
    6. 行业认证:RoHS 和 AEC-Q200 认证确保其符合国际标准和汽车应用要求。

    应用案例和使用建议


    应用案例
    - 电流测量:在需要精确测量电流的应用中,如电力管理系统、电池充电控制。
    - 抑制电路:在电力转换器、电机驱动系统中作为抑制电容使用。
    - 分压电路:用于分压或放电电路,例如在储能设备中。
    - 汽车电子:适用于发动机控制系统、车身控制系统、娱乐信息系统。
    使用建议
    1. 安装位置选择:考虑到该电阻的高功耗特性,建议将其安装在具有良好散热条件的位置。
    2. 电路设计考虑:为了提高整体系统的稳定性,可将多个并联电阻组合使用以减少单个电阻的负载。
    3. 测试验证:在实际应用中进行严格的测试和验证,确保电阻在各种工作条件下的稳定性和可靠性。

    兼容性和支持


    - 兼容性:该电阻符合 RoHS 和 AEC-Q200 标准,可以与大多数现代电路板材料和制造工艺兼容。
    - 支持信息:Bourns 提供全面的技术支持和售后服务,包括详细的使用指南和技术咨询。此外,还提供标准的产品文档和合规性声明。

    常见问题与解决方案


    1. 问题:电阻在高温下出现过热现象。
    - 解决方案:检查电路设计,确保散热措施充分;适当降低电阻负载。
    2. 问题:在焊接过程中电阻损坏。
    - 解决方案:确认使用合适的焊接温度曲线,并使用无铅焊料进行焊接。
    3. 问题:电阻值不稳定。
    - 解决方案:更换新的电阻,或者通过调节周围环境条件(如温度)来改善电阻稳定性。

    总结和推荐



    总结


    Bourns PWR263S-35 系列功率电阻以其独特的低电感、高功率额定值、电气隔离等特点,在众多应用场合中表现出色。其符合严格的 RoHS 和 AEC-Q200 标准,使它成为市场上同类产品中的佼佼者。对于需要高可靠性、宽工作温度范围的应用,这款电阻无疑是最佳选择。
    推荐
    综上所述,我强烈推荐使用 Bourns PWR263S-35 系列功率电阻。无论是在汽车电子、工业控制还是通信设备中,其出色的性能和广泛的应用能力都将为您的设计带来显著的优势。

PWR263S-35-20R0JE参数

参数
电阻值 20Ω
精度 ±5%
额定功率 35W
温度系数 ±100ppm/℃
长*宽*高 10.1mm*10.4mm*4.5mm
通用封装 D2PAK,TO-263-3,TO-263AB
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

PWR263S-35-20R0JE厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

PWR263S-35-20R0JE数据手册

厂牌 PDF简要描述 下载
BOURNS 贴片电阻 BOURNS PWR263S-35-20R0JE PWR263S-35-20R0JE数据手册

PWR263S-35-20R0JE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 1.989 ¥ 16.6454
库存: 8500
起订量: 500 增量: 1
交货地:
最小起订量为:500
合计: ¥ 8322.7
