PWR220T-35-R270F

产品分类: 通孔电阻
厂牌: BOURNS
产品描述: 270mΩ ±1% 35W ±100ppm/℃ TO-220-2 通孔安装 10.1mm*4mm*14.6mm
供应商型号: 2101747
供应商: 海外现货
标准整包数: 1

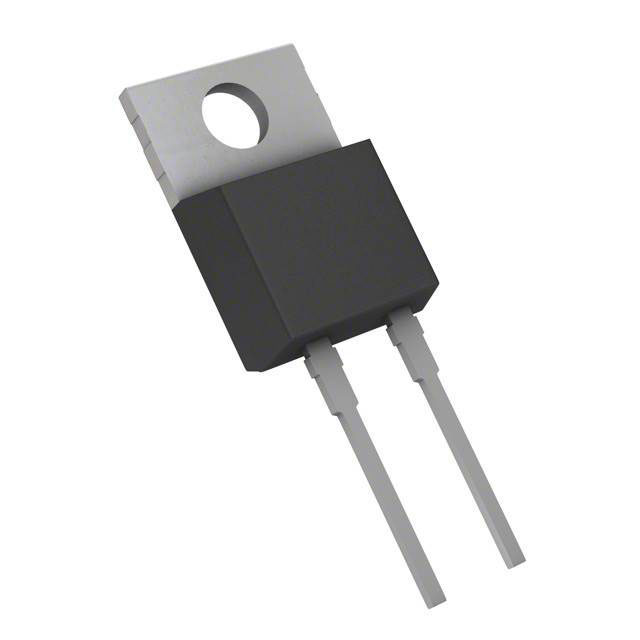

BOURNS 通孔电阻 PWR220T-35-R270F

PWR220T-35-R270F概述

    # Bourns PWR220T-35 系列功率电阻产品技术手册

    产品简介


    Bourns PWR220T-35 系列功率电阻是一种采用 TO-220 封装的高性能厚膜电阻器,适用于多种高要求的电路设计。其核心技术基于氧化铝陶瓷厚膜工艺,具有低电感、高功率、低阻值范围宽广的特点。该系列产品广泛应用于电流测量、缓冲电路、泄放电路及负载电阻等场景,在工业自动化、通信系统、汽车电子和电源管理等领域表现出色。
    主要功能与应用领域
    - 功能:用于精密电阻控制、高功率消耗、瞬态保护。
    - 应用领域:
    - 电流测量和校准
    - 开关电源设计中的泄放电阻
    - 缓冲电路中的电阻元件
    - 工业高压保护电路

    技术参数


    以下是 PWR220T-35 系列功率电阻的主要技术规格:
    | 参数类别 | 指标 |

    | 阻值范围 | 0.02 Ω 至 130 kΩ |
    | 功率额定值(@25°C) | 35 W |
    | 允许误差 | ±1% 或 ±5% |
    | 温度系数 (TCR) | ±100 ppm/°C(0.02 Ω 至 130 kΩ 范围内) |
    | 热阻 | 3.7°C/W |
    | 最大感应量 | 0.1 µH 最大值 |
    | 绝缘电阻 | ≥ 10 GΩ |
    | 工作电压 | 最大 250 V |
    | 绝缘耐压强度 | 2 KV AC |
    特殊可靠性指标
    - 脉冲负载能力:峰值能量不超过额定值
    - 使用寿命(负载老化 1000 小时):ΔR ±1.0%
    - 极端温度循环(-55°C 至 155°C,5 次循环):ΔR ±0.5%
    产品特点与优势
    1. 紧凑耐用:采用 TO-220 封装,易于安装且散热效率高。
    2. 厚膜技术:耐高温、抗冲击性能强,适合恶劣环境。
    3. 高度兼容性:符合 AEC-Q200 和 RoHS 标准,可应用于车规级需求。
    4. 低电感设计:适用于高频电路应用。
    5. 可靠保护:卓越的绝缘和高温稳定性确保长期运行安全。
    应用案例与使用建议
    应用案例
    1. 开关电源:在开关电源中作为缓冲电阻,吸收开关瞬间产生的高能脉冲。
    2. 电流检测:用作电流采样电阻,配合高精度 ADC 实现电流监测。
    3. 汽车电子:用于高压电容的快速泄放和过流保护。
    使用建议
    - 在高功率场景中注意合理散热设计,避免温度过高影响使用寿命。
    - 对于敏感电路,建议搭配合适滤波器以减少干扰。
    - 使用前需验证额定功率与实际电路匹配,防止过载损坏。
    兼容性与支持
    兼容性
    - 支持主流工业和汽车电子系统。
    - 具备良好的焊接兼容性,可直接使用传统焊接工艺。
    厂商支持
    - 提供全面的技术文档和测试报告。
    - 配套完善的售后服务和技术支持服务。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 阻值偏差过大 | 确认焊接质量并重新测试阻值 |
    | 温度升高导致异常 | 添加散热片或调整电路设计 |
    | 脉冲损坏 | 调整电路参数,限制输入功率 |
    总结与推荐
    综合评估
    Bourns PWR220T-35 系列功率电阻凭借其低电感、高可靠性、宽阻值范围等特点,在高要求场景中表现出色。其优越的性能和广泛的适用性使其成为工业、汽车和通信领域的理想选择。
    推荐结论
    强烈推荐此款电阻用于需要高精度、高可靠性的应用场景。同时建议根据具体需求定制阻值和封装选项,进一步提升设计灵活性。
    通过上述分析可见,Bourns PWR220T-35 系列功率电阻不仅具备优秀的电气特性和环境适应性,还能满足复杂的电路需求,是一款值得信赖的优质产品。

PWR220T-35-R270F参数

参数
电阻值 270mΩ
精度 ±1%
额定功率 35W
温度系数 ±100ppm/℃
长*宽*高 10.1mm*4mm*14.6mm
通用封装 TO-220-2
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 管装

PWR220T-35-R270F厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

PWR220T-35-R270F数据手册

厂牌 PDF简要描述 下载
BOURNS 通孔电阻 BOURNS PWR220T-35-R270F PWR220T-35-R270F数据手册

PWR220T-35-R270F封装设计

查看详情并下载
Symbol
Footprint
3D Model
