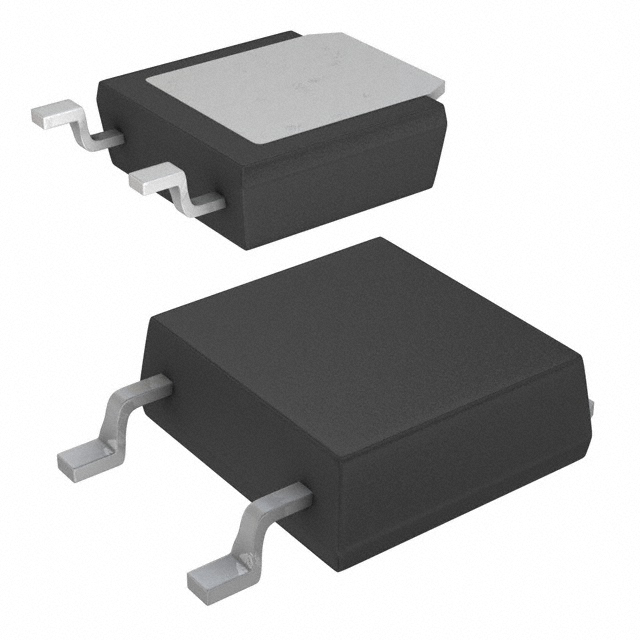

PWR163S-25-15R0J

产品分类: 贴片电阻
厂牌: BOURNS
产品描述: 15Ω ±5% 25W ±100ppm/℃ DPAK,SC-63,TO-252-3 贴片安装 8.13mm*8.22mm*3.17mm
供应商型号: PWR163S-25-15R0J
供应商: 国内现货
标准整包数: 1
BOURNS 贴片电阻 PWR163S-25-15R0J

PWR163S-25-15R0J概述

    PWR163系列功率电阻技术手册解析

    产品简介


    PWR163系列功率电阻是专为表面贴装设计的产品,适用于高频率应用场合如音频放大器及无线基站。该系列产品具备卓越的脉冲特性,使其能够胜任电流限制及电容放电电路中的角色。本系列电阻在小体积、低电感等方面具有显著优势,使其在众多应用场景中表现出色。

    技术参数


    - 尺寸:采用DPAK样式封装,符合更紧凑的设计需求。
    - 功率等级:在25℃条件下,额定功率达到25W。
    - 电阻范围:0.02Ω至130KΩ之间,涵盖了多种常用阻值(见"Popular Resistance Values"表)。
    - 耐温性:可在-55℃到155℃范围内稳定工作。
    - 电性能:具备良好的线性度(TCR ±100 PPM/℃)、较低的最大电感(0.1μH)及额定电压下的绝缘强度(2KV AC)。
    - 可靠性:通过多项严格测试,包括高温、振动等,表现出极佳的稳定性。

    产品特点和优势


    - 小型化设计:尺寸小于常见的D2PAK封装,适合于空间受限的应用场合。
    - 低电感特性:非常适合需要快速响应的应用环境。
    - 高功率密度:每平方厘米可承载高达25W的功率,提高系统集成度。
    - 卓越的脉冲处理能力:即使在过载情况下也能保持良好的稳定性。
    - 耐焊接热冲击:在270℃下焊接时,电阻值变化量小于0.5%,确保长期可靠性。

    应用案例和使用建议


    - 典型应用场景:音频放大器、无线通信设备、电源转换模块等。
    - 使用建议:由于该电阻对高频信号处理效果良好,建议在设计高精度滤波电路或噪声抑制模块时考虑使用。
    - 优化方案:根据具体的工作环境和负载情况调整散热措施,避免因过热导致性能下降。

    兼容性和支持


    - 兼容性:与无铅焊料回流工艺完全兼容,同时满足RoHS指令要求,适用于绿色电子产品生产。
    - 技术支持:提供全面的技术文档和支持服务,帮助用户更好地理解和利用该产品。

    常见问题与解决方案


    - 问题1:如何确定最佳工作温度?
    - 解决方案:请参考图表中的“德载曲线”,结合实际应用场景中的温度条件进行选择。

    - 问题2:在高湿度环境下如何保护设备免受损害?
    - 解决方案:由于本产品已通过Moisture Sensitivity Level 1认证,因此在正常存储条件下不会受到影响;如有特殊要求,可采取额外的防护措施。

    总结和推荐


    PWR163系列功率电阻凭借其紧凑的结构设计、优异的电学特性和强大的可靠性,在汽车电子、通信基础设施等领域展现出广阔的应用前景。我们强烈推荐此款产品用于需要高效能且高可靠性的项目中,无论是作为独立元件还是集成解决方案的一部分。

PWR163S-25-15R0J参数

参数
电阻值 15Ω
精度 ±5%
额定功率 25W
温度系数 ±100ppm/℃
长*宽*高 8.13mm*8.22mm*3.17mm
通用封装 DPAK,SC-63,TO-252-3
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 管装
