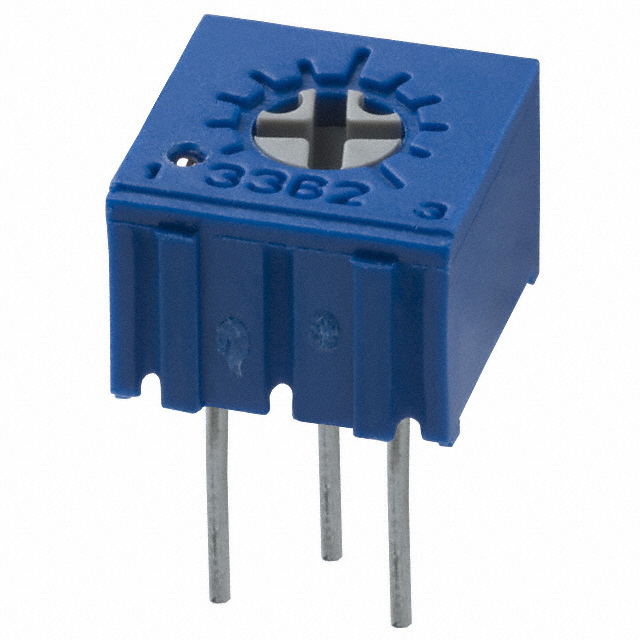

3362H-1-104LF

厂牌: BOURNS
产品描述: 100KΩ ±10% 500mW ±100ppm/℃ 插件 通孔安装 4.7mm(高度)
供应商型号: 3362H-1-104LF
供应商: Master
标准整包数: 25
BOURNS 电位器及其他可变电阻器 3362H-1-104LF

3362H-1-104LF概述

    3362 - 1/4" Square Trimpot® Trimming Potentiometer 技术手册

    产品简介


    3362系列是一款小型、单圈、工业级密封式可调电阻(电位器),适用于需要高精度调节的应用场合。这种电位器广泛应用于自动化机器接口调整、恶劣环境下的测量控制,以及其他需要高稳定性的应用场景。其迷你包装设计使其非常适合紧凑型电路板布局。此外,3362系列产品支持贴带和卷盘(Tape and Reel)包装,便于大规模生产时的自动组装。

    技术参数


    - 基本电气特性:
    - 标准电阻范围:10欧姆到2兆欧姆
    - 电阻容差:±10%(标准)
    - 绝缘电阻:≥1,000兆欧(500V DC下)
    - 电压分压精度:±0.05%
    - 电位计精度:±0.15%
    - 环境特性:
    - 工作温度范围:-55°C至+125°C
    - 振动测试:30G
    - 冲击测试:100G
    - 防尘防水等级:RoHS合规版本可选
    - 物理特性:
    - 机械角度:270°(标准)
    - 焊接端子
    - 尺寸:长6.60mm x 宽5.46mm x 高4.70mm
    - 重量:0.02盎司

    产品特点和优势


    3362系列电位器的主要特点包括:
    - 迷你包装:适合紧凑型设计。
    - 高稳定性:适合自动化机器接口的高精度调整。
    - 宽工作温度范围:适应极端温度条件。
    - 抗振动冲击能力:能够在严苛环境下可靠工作。
    - 多种封装选项:包括贴带和卷盘,便于大批量生产。

    应用案例和使用建议


    应用案例:
    - 工业自动化: 在自动化生产线中用于传感器调整,确保系统的精确度和稳定性。
    - 医疗设备: 在需要高精度调节的医疗设备中,如精密仪器的微调。
    使用建议:
    - 在设计阶段考虑电位器的尺寸和安装位置,以确保最佳性能。
    - 考虑到其宽广的工作温度范围,选择合适的电位器以适应不同温度环境。
    - 使用符合RoHS标准的电位器以符合环保要求。

    兼容性和支持


    3362系列电位器支持多种包装形式,包括管式和贴带卷盘包装,这使得它易于集成到现有的生产流程中。制造商提供了详尽的技术文档和支持服务,确保用户能够充分利用该产品。

    常见问题与解决方案


    问题1: 产品无法正常工作。
    解决方案: 检查焊接点是否完好无损,确认电源电压是否符合规格。
    问题2: 电位器调整不准确。
    解决方案: 检查连接线路是否松动或接触不良,必要时更换新的电位器。

    总结和推荐


    总体来说,3362系列电位器凭借其高精度、高可靠性以及广泛的适用性,在众多应用场景中表现出色。对于需要精确调节的工业、医疗和消费电子产品,强烈推荐选用这款产品。

3362H-1-104LF参数

参数
电阻值 100KΩ
精度 ±10%
额定功率 500mW
温度系数 ±100ppm/℃
额定电压 -
锥度 -
长*宽*高 4.7mm(高度)
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

3362H-1-104LF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3362H-1-104LF数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3362H-1-104LF 3362H-1-104LF数据手册

3362H-1-104LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
