3386C-1-201LF

厂牌: BOURNS
产品描述: 200Ω ±10% 500mW ±100ppm/℃ 线性 300V(DC) 通孔安装 9.53mm(高度)
供应商型号: 1739471
供应商: 海外现货
标准整包数: 1
BOURNS 电位器及其他可变电阻器 3386C-1-201LF

3386C-1-201LF概述


    产品简介

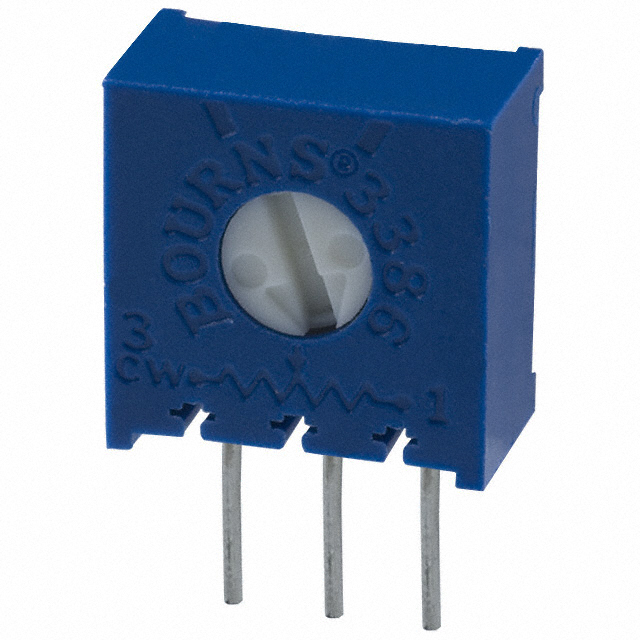

    3386 - 3/8" Square Trimpot® 调节电位器
    本款3386系列的3/8英寸方形调节电位器是单圈型、使用陶瓷材料且封装于密封外壳内的工业级精密电位器。它适用于多种场合的微调需求,包括焊接安装板、配有过孔的线路板以及多种终端样式。此系列产品还提供带旋转旋钮和延长轴的版本,使得操作更加便捷。

    技术参数


    | 参数 | 值 |

    | 标准电阻范围 | 10 欧姆到 2 兆欧姆 |
    | 电阻容差 | ±10% 标准,更紧公差可选 |
    | 最小绝对电阻 | 2 欧姆最大 |
    | 接触电阻变化 | 2% 或 3 欧姆最大(取较大者) |
    | 可调性 | 电压分压器:±0.05% |
    电位器:±0.15% |
    | 分辨率 | 无限 |
    | 绝缘电阻 | ≥500 VDC, 1000 兆欧姆 |
    | 介电强度 | 海平面:900 VAC |
    高空70,000英尺:350 VAC |
    | 调整角度 | 280度名义值 |
    | 功率等级 | 300V最大, 85°C时0.5瓦特 |
    | 工作温度范围 | -55°C 至 +125°C |
    | 温度系数 | ±100 ppm/°C |
    | 封装测试 | 85°C 氟利昂液体封测 |
    | 环境湿度 | MIL-STD-202 方法103,96小时 |
    | 振动 | 30G,1%ΔTR, 1%ΔVR |
    | 冲击 | 100G,1%ΔTR, 1%ΔVR |
    | 负载寿命 | 1000小时 @70°C,0.5瓦特 |
    | 转动寿命 | 200次周期,4%ΔTR |

    产品特点和优势


    - 单圈设计:操作简便,调整精确。
    - 工业级陶瓷材质:确保了在各种恶劣环境下的稳定性。
    - 密封外壳:有效防止灰尘、水汽等外部因素的影响。
    - 多样化的型号选择:包括不同调整方式(顶部、侧面),以及各种特殊配置选项。
    - 环境友好:提供RoHS合规的无铅版本,符合环保标准。
    - 应用广泛:适用于需要精确调整的各类电子产品,如传感器、医疗设备、通信设备等。

    应用案例和使用建议


    应用场景示例:
    - 传感器校准:由于其高精度和稳定性的特点,适合用于各种传感器的校准过程。
    - 音频设备:音频调节器和音响系统中常常会用到此类电位器来实现音量控制和平衡调整。
    - 医疗仪器:需要高度精准的医疗监测设备,如心电图仪中也会采用这种电位器进行微调。
    使用建议:
    - 在高温环境下使用时,请确保其周围空气流通良好以散热,避免过热损坏。
    - 对于振动较大的应用场景,推荐增加固定措施,防止因振动导致的磨损或位置偏移。
    - 当需要配合其他部件使用时,务必检查所有连接部位是否稳固可靠,避免接触不良导致性能下降。

    兼容性和支持


    兼容性:
    - 3386系列电位器具备多种安装形式和引脚配置,几乎可以与市场上大多数主流电路板兼容。
    - 其中的“侧调”和“顶调”型号分别适合不同的安装空间限制。
    支持服务:
    - 提供在线技术文档、用户手册以及详细的FAQ解答。
    - 若需定制化产品或额外技术支持,可以直接联系制造商获取进一步的帮助。

    常见问题与解决方案


    1. Q: 电位器出现接触不良现象怎么办?
    - A: 请检查电位器是否已经完全按照要求安装到位;如果仍存在问题,建议重新清洁引脚并尝试更换新的电位器。
    2. Q: 产品在长时间使用后出现电阻值漂移怎么办?
    - A: 此为正常现象之一,可能是因为内部机械结构在使用过程中产生微小磨损所致。可通过适当调整来恢复初始设置或考虑更换新品。
    3. Q: 如何判断电位器是否达到其使用寿命?
    - A: 若发现电位器无法再准确地调整至所需位置或者存在明显噪音,则可能是接近寿命终点。此时应及时进行更换以保证系统的正常运行。

    总结和推荐


    总体而言,3386系列的3/8英寸方形调节电位器是一款集多功能性和高性能于一体的优质产品,非常适合那些对精确调整有着严格要求的应用场景。其卓越的可靠性、广泛的应用范围以及良好的用户反馈都证明了它的出色品质。对于寻求高效、稳定解决方案的工程师和设计师来说,3386无疑是一个理想的选择。因此,我们强烈推荐在您的项目中考虑使用这款产品。

3386C-1-201LF参数

参数
电阻值 200Ω
精度 ±10%
额定功率 500mW
温度系数 ±100ppm/℃
额定电压 300V(DC)
锥度 线性
长*宽*高 9.53mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

3386C-1-201LF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3386C-1-201LF数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3386C-1-201LF 3386C-1-201LF数据手册

3386C-1-201LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
