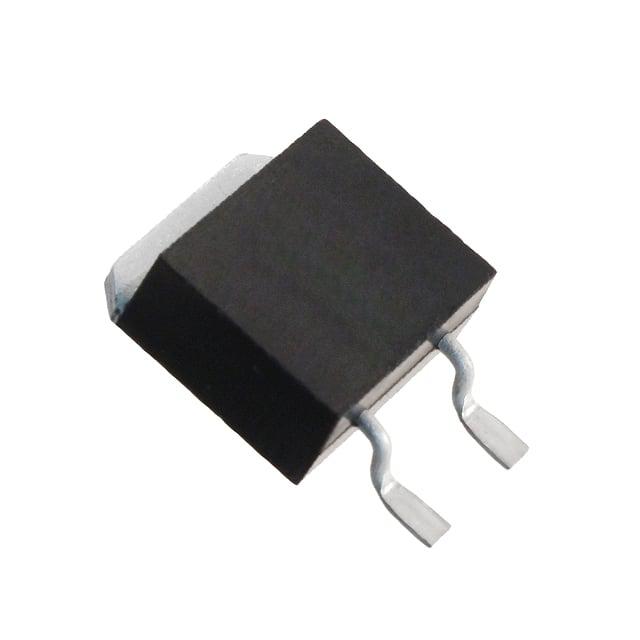

PWR263S-35-3300J

产品分类: 贴片电阻
厂牌: BOURNS
产品描述: 330Ω ±5% 35W ±100ppm/℃ D2PAK,TO-263-3,TO-263AB 贴片安装 10.1mm*10.4mm*4.5mm
供应商型号: PWR263S-35-3300J
供应商: Master
标准整包数: 50
BOURNS 贴片电阻 PWR263S-35-3300J

PWR263S-35-3300J概述

    Bourns® PWR263S-35 系列功率电阻器

    1. 产品简介


    Bourns® PWR263S-35 系列是一款TO263 DPAK(D2PAK)封装的功率电阻器。它采用厚膜氧化铝陶瓷技术制造,适用于电流测量、抑制、放电等电路。这种电阻器具有较低的电感、较高的功率等级,以及能够承受无铅焊接回流温度,符合RoHS标准,适用于汽车应用,且通过了AEC-Q200认证。

    2. 技术参数


    - 电阻值范围: 0.02 Ω 至 130 KΩ
    - 功率等级: 在25°C的外壳温度下为35W
    - 容差: ±1%,±5%
    - 温度系数: 0.02 Ω < R < 130.0 KΩ 时为±100 PPM/℃
    - 热阻: 3.7 ℃/W
    - 电感: 最大0.1 μH
    - 工作电压: 在√P R 的条件下不超过250 V
    - 击穿电压: 2 KV AC
    - 绝缘电阻: 10 GΩ
    - 工作温度范围: -55°C 至 155°C
    - 材料特性:
    - 电阻: 厚膜
    - 基板: 氧化铝 (AL2O3)
    - 外壳: 环氧树脂
    - 引脚: 锡铜 (Sn/Cu)
    - 阻燃性: 符合UL-94V0标准

    3. 产品特点和优势


    - 低电感: 减少高频信号的干扰,适合用于高频电路。
    - 高功率等级: 35W 的功率等级使其能够在多种应用场景中稳定运行。
    - 电气隔离: 电阻与背板电气隔离,避免不必要的电流泄漏。
    - 符合RoHS标准: 绿色环保,符合国际环保标准。
    - 汽车级认证: 通过AEC-Q200认证,适用于汽车电子产品。
    - 高可靠性: 优异的抗震、防潮、耐高温等特性。

    4. 应用案例和使用建议


    - 电流测量: 可以用于各种电流测量场合,如电池充电器、逆变器等。
    - 抑制电路: 在开关电源、电机驱动等应用中作为抑制电阻,减少EMI干扰。
    - 放电电路: 用于电容器的快速放电,提高系统的可靠性和安全性。
    使用建议:
    - 温度管理: 在高功率运行时要注意散热,防止因过热导致性能下降或损坏。
    - 合理选择电阻值: 根据具体应用需求选择合适的电阻值,以确保系统稳定性。
    - 正确安装: 使用推荐的焊锡工艺和焊接温度曲线进行焊接,确保良好的电气连接和机械稳定性。

    5. 兼容性和支持


    - 兼容性: 与无铅焊接工艺完全兼容,适用于大多数现代PCB制造工艺。
    - 技术支持: Bourns公司提供详尽的技术文档和应用指南,以及相关的技术支持服务,帮助用户更好地理解和使用该产品。

    6. 常见问题与解决方案


    - 问题1: 温度过高导致电阻性能不稳定。
    - 解决方法: 改善散热条件,增加散热片或冷却装置,保持适当的环境温度。
    - 问题2: 电阻值出现漂移。
    - 解决方法: 确认工作环境满足规范要求,重新检查焊接工艺,确保引脚焊接牢固。
    - 问题3: 无法达到预期的电流测量精度。
    - 解决方法: 检查电路连接是否正确,确认是否需要外部滤波电路以改善测量精度。

    7. 总结和推荐


    Bourns® PWR263S-35 系列功率电阻器凭借其卓越的电气特性、高可靠性以及广泛的适用范围,在众多应用场景中表现出色。其独特的设计使得它非常适合于电流测量、抑制电路和放电电路等关键应用。无论是汽车电子、工业控制还是消费电子领域,它都能提供出色的性能保障。因此,我们强烈推荐该系列产品。
    请注意,产品具体应用前需验证其在特定应用中的实际性能,并遵守相关的安全和合规性规定。

PWR263S-35-3300J参数

参数
电阻值 330Ω
精度 ±5%
额定功率 35W
温度系数 ±100ppm/℃
长*宽*高 10.1mm*10.4mm*4.5mm
通用封装 D2PAK,TO-263-3,TO-263AB
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 管装

PWR263S-35-3300J厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

PWR263S-35-3300J数据手册

厂牌 PDF简要描述 下载
BOURNS 贴片电阻 BOURNS PWR263S-35-3300J PWR263S-35-3300J数据手册

PWR263S-35-3300J封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 1.8966 ¥ 15.7694
250+ $ 1.8748 ¥ 15.5882
500+ $ 1.7278 ¥ 14.3583
1000+ $ 1.6775 ¥ 13.7366
2500+ $ 1.6353 ¥ 13.3911
5000+ $ 1.6142 ¥ 13.2183
7500+ $ 1.5931 ¥ 13.0455
10000+ $ 1.5931 ¥ 13.0455
库存: 300
起订量: 50 增量: 0
交货地:
最小起订量为:50
合计: ¥ 788.47
