PVG5A503C03R00

厂牌: BOURNS
产品描述: 50KΩ ±10% 250mW ±150ppm/℃ 线性 贴片安装 5.1mm(高度)
供应商型号: 4014871
供应商: 海外现货
标准整包数: 1
BOURNS 电位器及其他可变电阻器 PVG5A503C03R00

PVG5A503C03R00概述

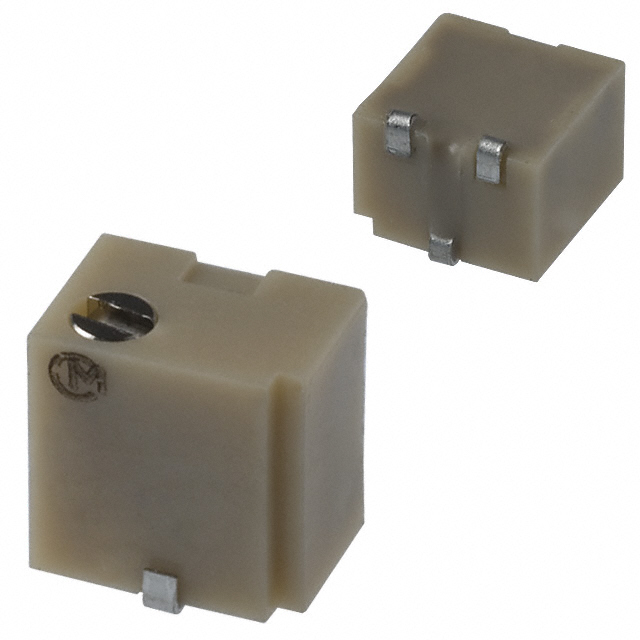

    SMD Sealed Type Multiturn PVG5 Series Trimmer Potentiometers

    1. 产品简介


    SMD Sealed Type Multiturn PVG5 Series 是一款表面贴装(Surface Mount)5mm正方形设计的多圈可调电位器。这款电位器采用赛米特材料(Cermet),具备密封结构,适用于需要高精度调整电阻值的应用场景。它们广泛应用于电子设备中的精密调节,例如通信设备、测量仪器以及工业自动化控制等领域。

    2. 技术参数


    以下是该系列电位器的主要技术规格和性能参数:
    | 规格参数 | 具体数值 |

    | 额定功率 (W) | 0.25 (在70°C下) |
    | 转动圈数 | 11圈 |
    | 总电阻值范围 | 10 Ω ~ 2 MΩ |
    | 温度系数 (ppm/°C)| ±150 |
    | 调整方式 | 顶部和侧面 |
    | 端接类型 | 顶部调整 (A), 侧面调整 (H) |
    | 封装形式 | 管式 (50个/管) 或 7英寸卷盘 |
    工作温度范围:-55°C 到 +125°C
    焊接方法:强制热风、对流、红外线、蒸汽相(在线)

    3. 产品特点和优势


    PVG5系列电位器具有以下几个显著特点和优势:
    - 表面贴装设计:5mm的正方形设计符合EIA/EIAJ/IPC/VECI标准,便于在电路板上进行表面贴装。
    - 多圈调整:允许多达11圈的精细调整,适合需要微调的应用场景。
    - 密封结构:提供更好的环境适应性和耐久性。
    - RoHS合规:符合欧盟关于有害物质限制(Restriction of Hazardous Substances)的标准。
    - 多种阻值选择:提供从10Ω到2MΩ多种不同阻值的产品,满足不同应用需求。

    4. 应用案例和使用建议


    PVG5系列电位器在以下几种应用场景中表现突出:
    - 通信设备:如无线收发器、调制解调器等,需要精确调整信号强度。
    - 测量仪器:如数字万用表、示波器等,用于校准和调整测试设备。
    - 工业自动化:在自动控制系统中,用于调节电压和电流等参数。
    使用建议:
    - 在进行焊接时,建议使用红外线焊接或强制热风焊接,以确保良好的焊点质量。
    - 在极端温度条件下使用时,需注意总电阻值的变化,因为温度系数为±150 ppm/°C。
    - 定期检查电位器的电气参数,确保其在特定应用中的性能稳定。

    5. 兼容性和支持


    PVG5系列电位器具有广泛的兼容性,可以与其他多种电子元器件和设备配合使用。厂商提供了详细的使用说明和技术支持文档,确保用户能够正确安装和使用这些产品。此外,厂商还提供了包括产品生命周期管理在内的全面售后服务。

    6. 常见问题与解决方案


    - 问题1:焊接后出现电阻值漂移。
    解决方案:检查焊接工艺是否规范,焊接过程中是否产生热冲击,必要时重新焊接。
    - 问题2:电位器在高温环境下使用时电阻变化大。
    解决方案:在选择产品时,关注温度系数指标,尽量选择温漂小的产品;同时,考虑外部散热措施。
    - 问题3:电位器使用一段时间后转动不顺畅。
    解决方案:定期进行清洁保养,保持电位器内部无尘污。

    7. 总结和推荐


    综上所述,SMD Sealed Type Multiturn PVG5 Series 是一款非常实用且可靠的电位器产品。它具有精准的调整能力、优良的环境适应性以及广泛的适用范围,特别适合于需要精细调节的应用场景。对于需要高度可靠性和准确性的客户来说,这是一款值得推荐的产品。

PVG5A503C03R00参数

参数
电阻值 50KΩ
精度 ±10%
额定功率 250mW
温度系数 ±150ppm/℃
额定电压 -
锥度 线性
长*宽*高 5.1mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

PVG5A503C03R00厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

PVG5A503C03R00数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS PVG5A503C03R00 PVG5A503C03R00数据手册

PVG5A503C03R00封装设计

查看详情并下载
Symbol
Footprint
3D Model
