首页  >  产品百科  >  3312J-1-203E

3312J-1-203E

厂牌: BOURNS
产品描述: 20KΩ ±20% 100mW ±100ppm/℃ 贴片安装 1.7mm(高度)
供应商型号: 3312J-1-203E
供应商: Master
标准整包数: 10
BOURNS 电位器及其他可变电阻器 3312J-1-203E

3312J-1-203E概述


    产品简介

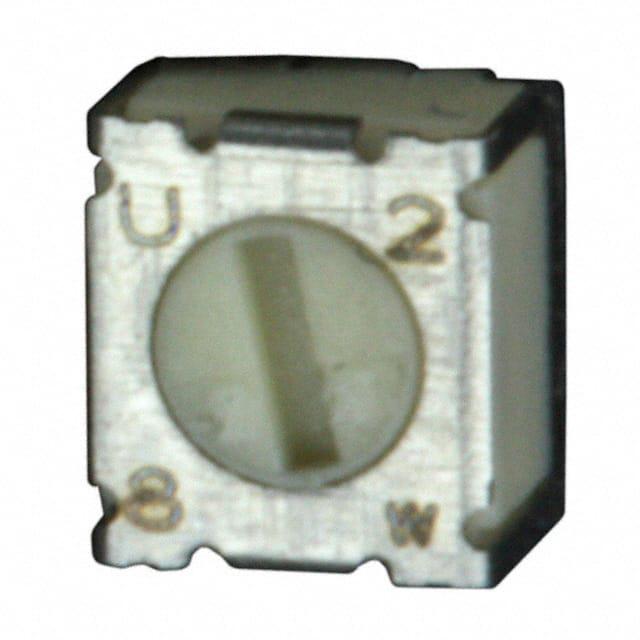

    3312 - 2 mm SMD Trimpot® 调整电位器
    3312 - 2 mm SMD Trimpot® 是一款表面贴装(Surface Mount)的微型电位器,专为各种调整需求而设计。它具备小巧的2毫米方形封装、单圈旋转和密封特性,适用于精密电路中的微调应用。该产品符合RoHS标准,可广泛应用于电子制造过程中的表面贴装工艺。

    技术参数


    - 尺寸和形状:2 mm Square
    - 安装方式:表面贴装
    - 电阻范围:10 欧姆 至 2 兆欧
    - 电阻公差:±20%
    - 接触电阻变化:5% 或 3 欧姆(两者中较大值)
    - 调整性:
    - 电压分压器精度:±0.4%
    - 阻尼器精度:±0.8%
    - 分辨率:本质上无限
    - 绝缘电阻:≥100 兆欧(500 VDC 测试电压)
    - 击穿电压:海平面 500 VAC;海拔 70,000 英尺 350 VAC
    - 调整角度:255 度
    - 工作温度范围:-55°C 至 +125°C
    - 温度系数:±100 ppm/°C
    - 包装规格:每卷 500 个,标准防静电包装

    产品特点和优势


    3312 - 2 mm SMD Trimpot® 电位器具备以下几个显著特点:
    - 微型设计:2 mm 方形封装使其非常适合空间受限的应用。
    - 兼容性:完全兼容表面贴装制造工艺,便于自动化生产和组装。
    - 高精度调整:具备±0.4%的电压分压器精度和±0.8%的阻尼器精度,适合对精度要求较高的应用场景。
    - 环境适应性强:工作温度范围广,可承受极端环境条件。
    - 抗振抗震:具备良好的抗振动和冲击能力,适用于严苛环境下的长期运行。
    这些特点使得该产品在市场上具有很强的竞争力,尤其适用于工业控制、汽车电子、医疗器械等领域。

    应用案例和使用建议


    应用案例:
    - 医疗设备:用于调节仪器内部的信号强度和增益,确保准确测量和控制。
    - 汽车电子:调节传感器信号,以保证发动机和其他系统的精确运行。
    - 工业自动化:调节控制系统中的电流和电压,确保生产过程的稳定性。
    使用建议:
    - 在高温环境下使用时,需注意功率等级限制,避免因过热导致损坏。
    - 在调整过程中,应尽量保持温度稳定,避免因温度波动引起电阻变化。
    - 定期检查并清洁连接点,确保接触良好。

    兼容性和支持


    - 兼容性:本产品可与其他符合行业标准的电子元件兼容,适合广泛的应用场合。
    - 技术支持:Bourns 提供全面的技术支持服务,包括详细的产品手册和技术文档,以及专业的售后服务团队。

    常见问题与解决方案


    1. 问题:在高温环境下,设备出现异常。
    - 解决方案:确认是否在规定的温度范围内使用,如超出建议范围,可采取外部冷却措施。
    2. 问题:调整精度不够。
    - 解决方案:检查是否按正确的步骤进行调整,或者是否有其他干扰因素影响。
    3. 问题:长时间使用后性能下降。
    - 解决方案:定期检查并清洁电位器的接触部分,确保接触良好。

    总结和推荐


    3312 - 2 mm SMD Trimpot® 调整电位器以其小型化设计、高精度和出色的环境适应性,在多种应用场景中表现出色。特别是其兼容表面贴装制造工艺,非常适合现代化生产线的需要。如果您正在寻找一款可靠的微调电位器,强烈推荐选择这款产品。

3312J-1-203E参数

参数
电阻值 20KΩ
精度 ±20%
额定功率 100mW
温度系数 ±100ppm/℃
额定电压 -
锥度 -
长*宽*高 1.7mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

3312J-1-203E厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

3312J-1-203E数据手册

厂牌 PDF简要描述 下载
BOURNS 电位器及其他可变电阻器 BOURNS 3312J-1-203E 3312J-1-203E数据手册

3312J-1-203E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 1.3961 ¥ 11.825
50+ $ 1.3167 ¥ 10.948
100+ $ 1.3036 ¥ 10.8392
250+ $ 1.2971 ¥ 10.7849
500+ $ 1.255 ¥ 10.4296
750+ $ 1.2487 ¥ 10.3768
1000+ $ 1.2428 ¥ 10.1772
库存: 1064
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 118.25
